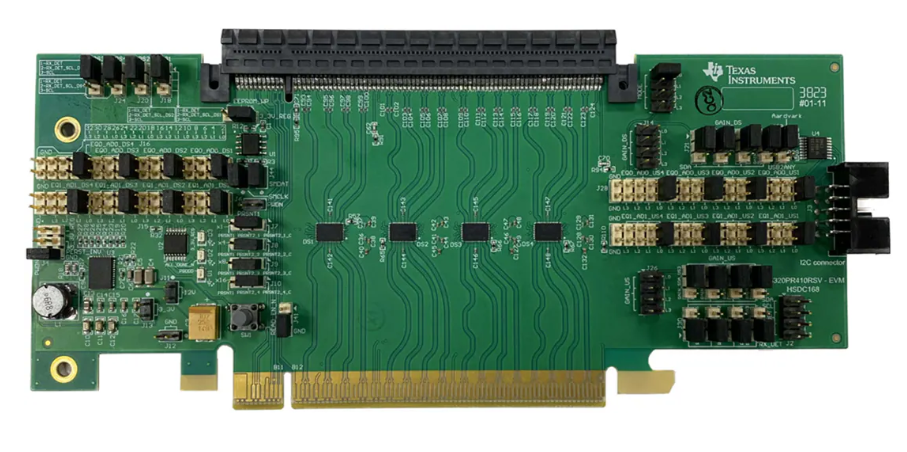

Texas Instruments DS320PR410-RSC-EVM再驱动器评估模块 (EVM) 为评估DS320PR410四通道PCI-Express 5.0线性再驱动器的信号调理功能提供一个完整的高带宽平台。Texas Instruments DS320PR410-RSC-EVM评估板可用于标准符合性测试、性能评估和初始系统原型开发。

数据手册：*附件：Texas Instruments DS320PR410-RSC-EVM再驱动器评估模块数据手册.pdf

特性

• PCIe x16 Riser选项，具有8个4通道单向线性转接驱动器，工作速率高达32Gbps
• 线性均衡，无缝支持链路培训和PCIe通道扩展
• CTLE在16 GHz时提升高达22 dB
• 可通过EEPROM、GPIO、I^2^C或SMBus对设备进行编程配置
• 板载12V至3.3V、2A降压型直流-直流转换器
• 工业温度范围：–40°C至85 °C
• 采用4mm×6mm、40引脚、无引线WQFN 0.4 mm间距封装的流通式布局

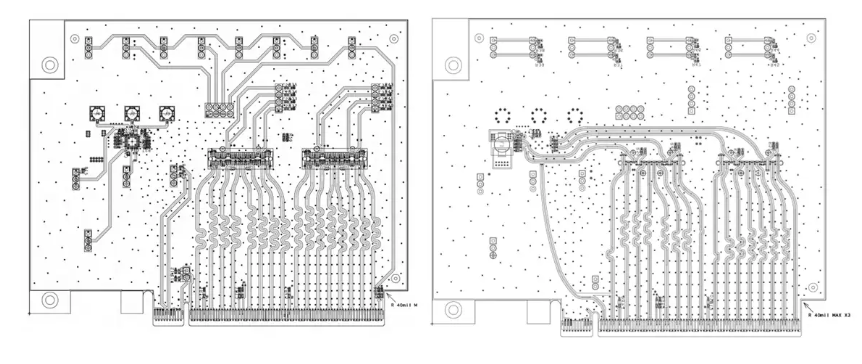

板布局

DS320PR410-RSC-EVM PCIe 5.0线性重驱动器评估模块技术解析

一、产品概述

DS320PR410-RSC-EVM是德州仪器(TI)推出的专为PCIe 5.0和CXL 2.0应用设计的高性能评估模块，集成了八颗DS320PR410四通道线性重驱动器芯片，支持高达32Gbps的数据速率。该评估板为系统设计人员提供了完整的信号调理功能验证平台，特别适用于PCIe通道扩展和信号完整性优化场景。

二、核心特性

1. 高速信号处理能力

• ?32Gbps全双工传输?：支持PCIe Gen1-Gen5全代际标准
• ?高级均衡技术?：连续时间线性均衡器(CTLE)提供高达22dB@16GHz的补偿能力
• ?自适应增益控制?：可编程DC增益范围(-6dB至+2dB)

2. 灵活配置选项

• ?多模式控制?：支持引脚模式、SMBus/I2C主模式(EEPROM)和I2C从模式
• ?五级输入控制?：通过电阻分压实现L0-L4五种配置电平
• ?16个SMBus地址?：支持多设备级联时的独立寻址

3. 系统级保护功能

• ?接收器检测状态机?：符合PCIe规范的RX检测协议
• ?热插拔保护?：支持PRSNT#和PERST#侧边信号控制
• ?工业级温度范围?：-40°C至85°C工作环境

三、硬件架构

1. 电源管理系统

• ?输入电压?：12V DC ±10%
• ?板载DC/DC转换器?：12V转3.3V/2A输出
• ?多路去耦设计?：每颗DS320PR410配置专用去耦电容网络

2. 信号路径设计

• ? 下游设备(DS1-DS4) ?：处理来自主机的传输信号
• ? 上游设备(US1-US4) ?：处理来自端点设备的接收信号
• ?阻抗匹配?：85Ω差分走线，全路径AC耦合

3. 关键接口

• ?PCIe金手指连接器?：符合Gen5 x16规范
• ?跨骑式连接器?：支持标准PCIe附加卡
• ?I2C调试接口?：支持USB2ANY和Aardvark适配器

四、典型应用场景

1. 数据中心设备

• 服务器主板PCIe通道扩展
• 企业级存储系统信号中继
• 网络接口卡(NIC)信号增强

2. 高性能计算

• GPU加速卡互连优化
• CXL内存扩展模块
• 异构计算互连背板

3. 测试测量系统

• 协议分析仪前端调理
• 误码率测试系统集成
• 通道损耗补偿方案

五、快速配置指南

1. 引脚模式配置步骤

1. 设置J1跳线L0位置选择引脚模式
2. 通过J14/J26配置全局增益(默认L4=0dB)
3. 使用J15/J16(下游)和J27/J28(上游)设置EQ电平
4. 连接PCIe主板和端点设备

2. I2C模式配置流程

1. 设置J1跳线L2位置启用I2C模式
2. 通过J15/J16/J27/J28分配唯一设备地址
3. 连接SigCon Architect配置软件
4. 实时调整EQ和增益参数

六、设计参考

1. 信号完整性建议

• 保持差分对长度匹配<5mil
• 避免90°走线拐角
• 关键信号远离高频噪声源

2. 热管理方案

• 建议气流速度>1m/s
• 监测器件结温(<125°C)
• 高热负载场景建议添加散热片

3. PCB布局规范

• 功率回路面积<1cm?
• 敏感信号完整地平面
• 避免分割平面下的高速走线
