DS560MB410EVM重定时器评估模块技术解析

Texas Instruments DS560MB410EVM重定时器评估板 (EVM) 是一款4通道线性转接驱动器，可扩展高速串行链路的覆盖范围并提升稳定性，适用于高达56Gbps PAM4接口。Texas Instruments DS560MB410EVM能够评估DS560MB410的性能和特性。该评估模块由单电源供电，无需外部元件，支持器件EEPROM配置，并可访问I^2^C接口。

数据手册：*附件：Texas Instruments DS560MB410EVM重定时器评估模块数据手册.pdf

特性

• 即插即用设计，单电源运行
• 器件引脚配置选项
• 板载USB转I^2^C电路 ([USB2ANY]
• 线性均衡

板布局

DS560MB410EVM重定时器评估模块技术解析?

?一、产品概述?

DS560MB410EVM是德州仪器（TI）推出的一款4通道线性重定时器评估模块，专为高速串行链路设计，支持高达56 Gbps PAM4和32 Gbps NRZ信号传输。该模块通过线性均衡技术增强信号完整性，适用于背板、光模块（如SFP28/QSFP28）等长距离或复杂信道环境中的信号增强需求。

?二、核心特性?

1. ?高性能传输?
   • 支持4通道单向信号处理，其中3通道通过H+S 1×8 MXP电缆连接，1通道通过2.92 mm SMA接口扩展。
   • 线性均衡技术兼容链路训练协议（如200G-KR4），有效补偿插入损耗。
2. ?灵活配置?

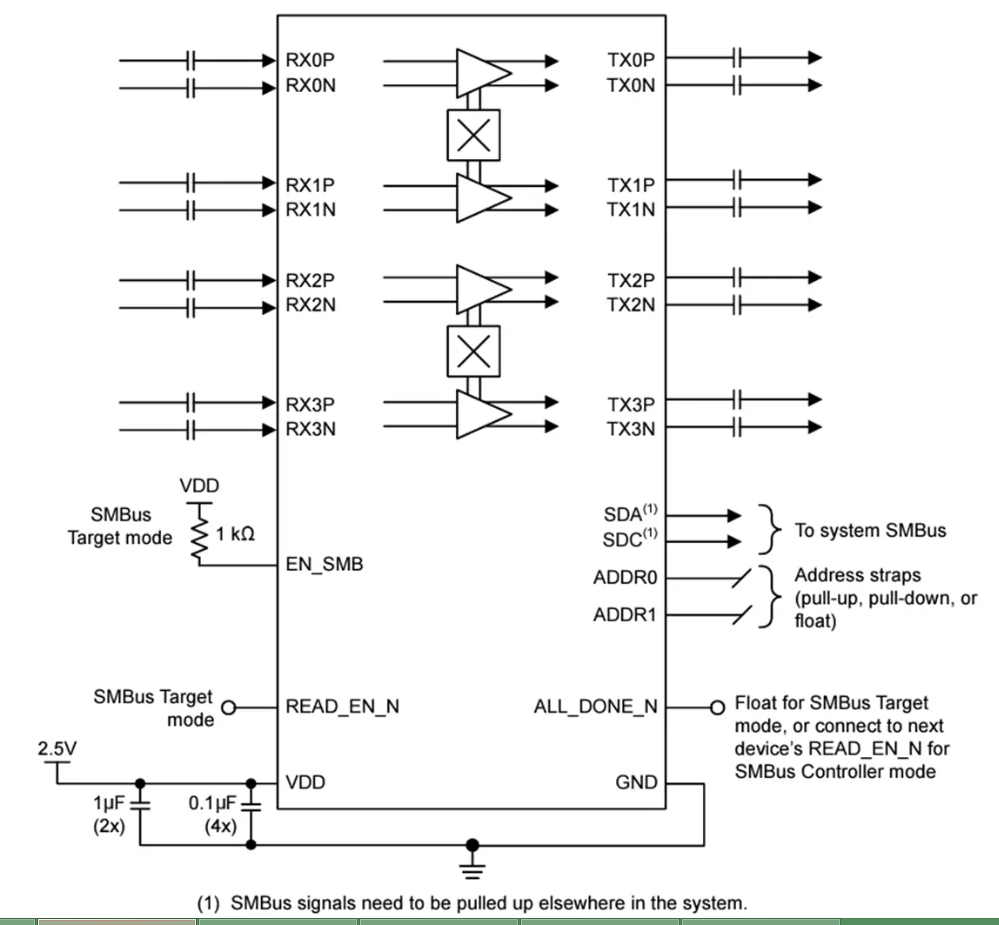

   • 提供SMBus目标模式和控制器模式两种编程方式，支持通过USB2ANY电路或外部EEPROM配置设备参数。
   • 集成SigCon Architect软件工具，实现图形化寄存器配置与实时监控。
3. ?电源设计?
   • 单电源供电（2.5 V ±5%），内置3.3 V至2.5 V LDO稳压器，简化系统集成。

?三、典型应用场景?

• ?数据中心互连?：延长背板或中板信号传输距离，解决200G/400G以太网中的信号衰减问题。
• ?光模块测试?：为SFP28、QSFP28等光器件提供信号完整性验证平台。
• ?高速PCB设计?：辅助调试PCB布局中的串扰和损耗问题。

?四、评估板使用指南?

?1. 硬件连接?

• ?输入/输出接口?：
  • 高速差分输入：通过J4（MXP接口）或J28/J30（SMA接口）接入信号源。
  • 高速差分输出：通过J5（MXP接口）或J29/J31（SMA接口）连接测试设备。
• ?电源配置?：通过J9（3.3 V）或J11（2.5 V）供电，需确保电压精度±5%。

?2. 软件配置?

• ?SigCon Architect工具?：
  • ?安装?：从TI官网下载DS560MB410配置文件，运行安装向导并接受许可协议。
  • ?设备连接?：通过USB2ANY桥接器与评估板通信，设置SMBus地址为0x30（目标模式）。
  • ?关键功能页?：
    • ?High Level Page?：配置通道增益（EQ Boost）、输出幅度（VOD）等常用参数。
    • ?Eye Height Page?：通过眼图扫描功能优化均衡器设置，自动推荐最佳EQ Boost值。

?3. 常见问题排查?

• ?电源异常?：检查D1/D2 LED状态，确认J8/J10跳线设置符合电源模式要求（2.5 V或3.3 V）。
• ?信号锁存失败?：尝试降低输入信号速率或切换PRBS模式，逐步调试至目标速率。
