Texas Instruments DS560DF810EVM评估模块设计用于评估DS560DF810重定时器的高速和低速功能。DS560DF810重定时器是一款具有集成信号调理功能的八通道多速率重定时器，支持19.6GBd至28.9GBd范围内PAM4和NRZ数据速率的重新配置运行。DS560DF810重定时器依赖两个电源电压，包括通过板载电源树在评估模块 上进行管理的1.2V和1.8V电压。

数据手册：*附件：Texas Instruments DS560DF810EVM评估模块数据手册.pdf

DS560DF810EVM采用电源管理解决方案，可在5V/3A 单电源下运行。该评估板在其高速差分输入和输出中采用Megtron-6低损耗电介质材料。DS560DF810评估板默认采用一对MXP连接器，为其前四个高速通道提供稳健、高质量的连接。该评估板还设有EEPROM ，用于对重定时器器件进行编程。

特性

• 可通过板载FTDI转I^2^C接口进行编程
• 数据速率范围：19.6GBd至28.9GBd
• 5V单外部电源
• 最大电流：3A

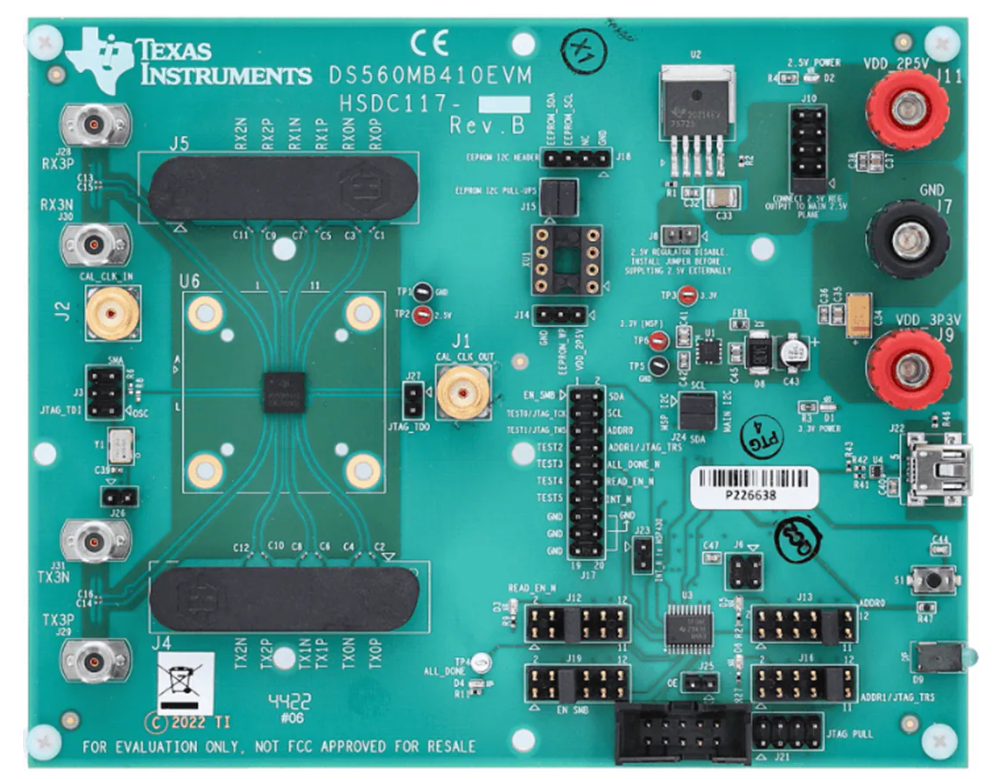

DS560DF810评估板概述

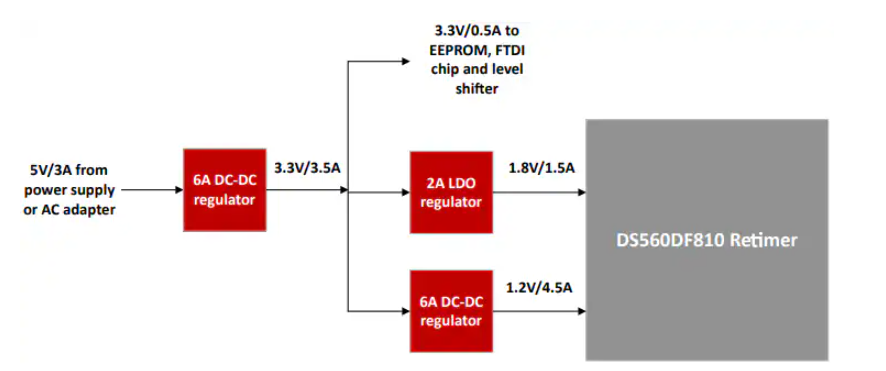

DS560DF810EVM电源树

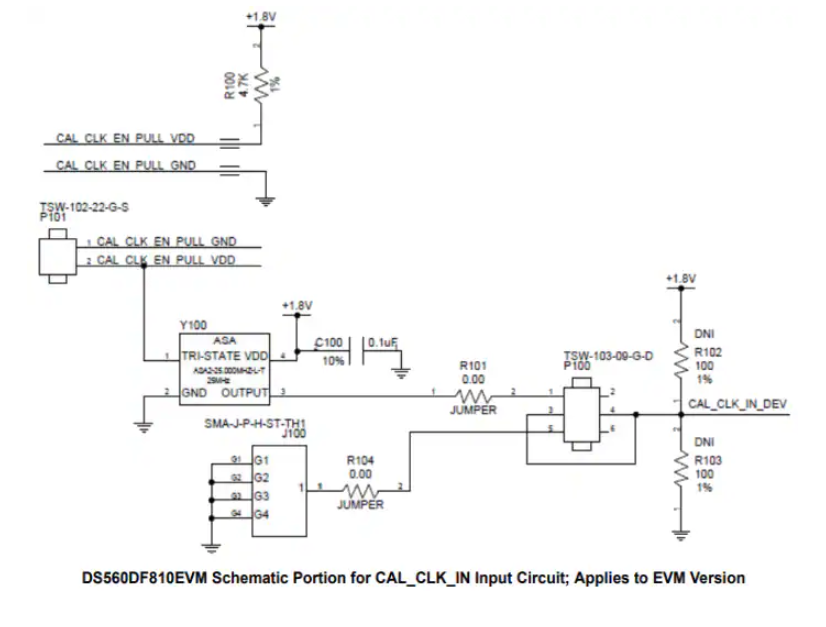

示意图

DS560DF810EVM评估模块技术解析与应用指南

一、产品概述

DS560DF810EVM是德州仪器(TI)推出的8通道多速率重定时器评估模块，用于快速评估DS560DF810芯片的高速和低速功能。该重定时器支持19.6至28.9 GBd的PAM4和NRZ数据速率，集成了物理AC耦合电容(包括TX和RX)，无需在PCB上使用外部电容。

二、核心特性

2.1 关键参数

• ?数据速率?：19.6-28.9 GBd(PAM4/NRZ)
• ?通道数量?：8通道独立可配置
• ?集成功能?：
  • 4抽头发射FIR滤波器
  • 接收自适应CTLE/DFE/FFE均衡
  • CDR功能(时钟数据恢复)
  • 每通道对实现2×2交叉点

2.2 电源需求

• ?供电方案?：
  • 单5V/3A输入电源
  • 板载电源树生成1.2V和1.8V
  • 3.3V用于EEPROM和接口芯片

2.3 接口配置

• ?高速连接?：MXP连接器(通道0-3)
• ?配置选项?：
  • 默认I2C两线串行目标模式
  • 外部EEPROM控制器模式
  • 支持25MHz外部CAL_CLK_IN或板载振荡器

三、硬件配置指南

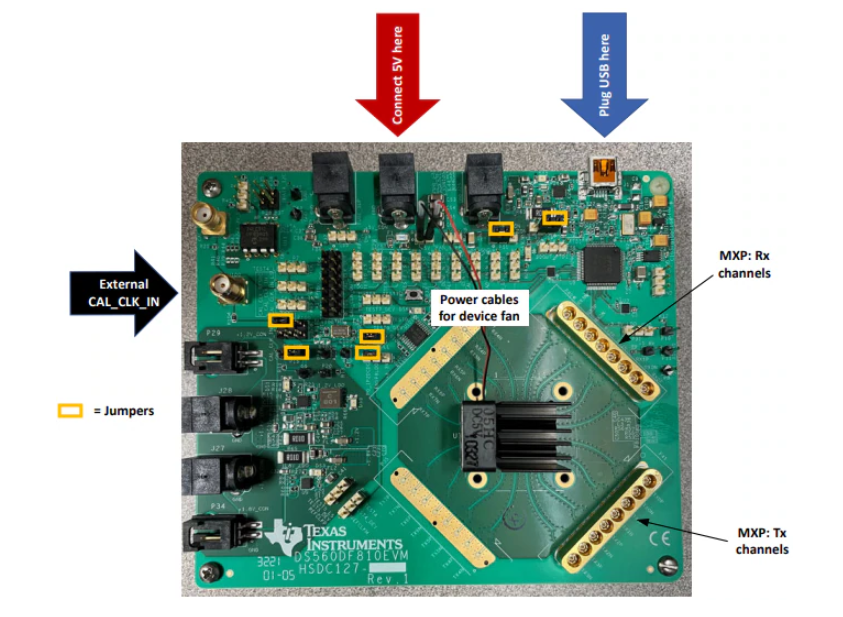

3.1 基本硬件设置

1. ?电源连接?：
   • 使用配套电源线连接PWR_JACK(J26)
   • 确认DS2(PWR)LED亮起
2. ?USB连接?：
   • 使用USB 2.0 Mini-B线连接PC
   • 确认DS4(USB_PWR)LED亮起
3. ?时钟配置?：
   • 默认使用外部CAL_CLK_IN信号
   • Rev2及以上版本支持板载25MHz振荡器

3.2 散热方案

• 预装散热片和风扇组件
• 满负载工作时需确保散热充分

四、软件配置流程

4.1 软件安装

1. ?Latte框架安装?：
   • 主安装文件：TI-DS560-Latte_V0p2.exe
   • 库更新文件：TI-DS560Lib_V3p1.exe
   • 默认安装路径：C:Program FilesTexas InstrumentsDS560Latte
2. ?驱动程序?：
   • 安装包包含FTDI驱动(CDM21228_Setup.exe)
   • 通过Windows设备管理器验证连接

4.2 初始化步骤

1. ?连接建立?：
   • 运行setup.py脚本(F5)
   • 检查日志窗口确认无错误
2. ?库编译?：
   • 运行devInit.py脚本
   • 确保库编译完成
3. ? 通道配置示例(26.5625 GBd PAM4) ?：
   • 确保25MHz CAL_CLK_IN信号
   • 执行1_bringupParams.py设置参数：
     • 数据速率：26.5625 GBd
     • PAM4模式：1(启用)
     • PRBS模式：5(PRBS31Q)

五、典型测试案例

5.1 发射器测试

• ?测试条件?：
  • 数据速率：26.5625 GBd PAM4
  • 数据模式：PRBS15
  • 输出通道损耗：-2.6dB@13.28GHz
  • TX设置：swing=0, post1=-5, pre1=-3
• ?测试结果?：
  • 眼图宽度：346-399 mUI
  • 眼图高度：108.8-118.0 mV

5.2 接收器测试

• ?测试条件?：
  • 数据速率：26.5625 GBd PAM4
  • 数据模式：PRBS31
  • 输入通道损耗：-32.46dB@13.28GHz
• ?测试结果?：
  • 总比特数：137170649088
  • 错误数：920791
  • BER：6.71E-06

六、应用场景

1. ?数据中心?：
   • 高速背板互连
   • 光模块前端接口
2. ?通信设备?：
   • 高损耗信道信号调理
   • 多连接器系统互连
3. ?测试测量?：
   • 高速串行信号分析
   • 信道损伤模拟
