Texas Instruments DS320PR1601RSC-EVM线性转接驱动器评估模块 (EVM) 提供了一个完整的高带宽平台，用于评估DS320PR1601 32通道PCIe? 5.0线性转接驱动器的信号调理特性。Texas Instruments DS320PR1601RSC-EVM可用于标准附加卡合规性测试、性能评估和初始系统原型设计。

数据手册：*附件：Texas Instruments DS320PR1601RSC-EVM线性转接驱动器评估模块数据手册.pdf

特性

• PCIe x16转接卡，带一个32通道（每个方向16通道）线性转接驱动器，工作速率高达32Gbps
• 线性均衡，无缝支持链路培训和PCIe通道扩展
• CTLE提升高达24dB（16GHz时）
• 通过EEPROM、I^2^C或SMBus进行可编程器件配置
• 板载12V至3.3V、2A降压直流-直流转换器
• 直通式布局P2P，采用Intel重定时器公共占位

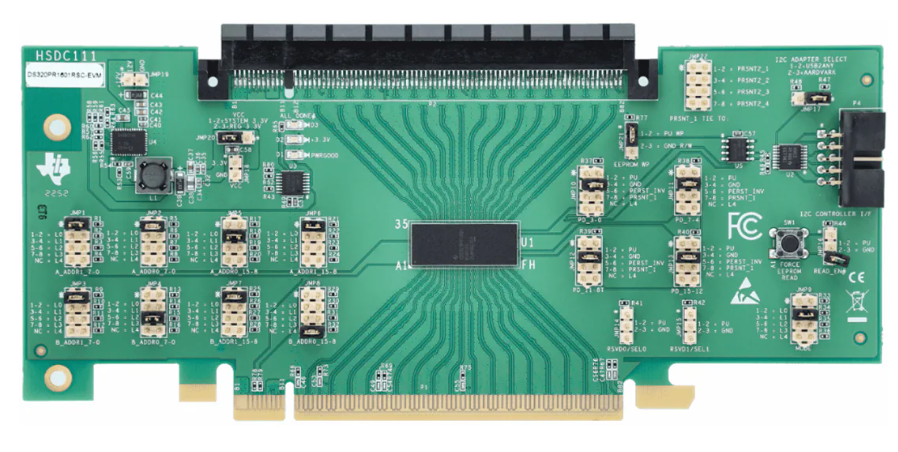

板布局

DS320PR1601RSC-EVM线性转接驱动器评估模块技术解析

一、评估模块核心特性

DS320PR1601RSC-EVM是德州仪器(TI)推出的PCIe 5.0 x16线性转接驱动器评估平台，基于DS320PR1601 32通道线性重驱动器芯片设计，具有以下突出特性：

?高性能信号调理?：

• 支持PCIe Gen1-Gen5全协议栈，单通道速率高达32Gbps
• 连续时间线性均衡器(CTLE)提供24dB@16GHz高频增强
• 可编程增益设置(20级CTLE指数选择)

?灵活配置架构?：

• 支持SMBus/I2C Primary/Secondary双工作模式
• 5级输入控制引脚(L0-L4)实现多状态配置
• 16组SMBus地址映射(0x18-0x37)

?系统集成优势?：

• 直接插接PCIe x16主板插槽
• 板载12V转3.3V/2A DC-DC转换器
• 与Intel转接器通用封装(P2P兼容)

二、硬件架构详解

1. 通道映射架构

器件将32通道划分为4组8通道：

• ?下行组A?：CPU→DS320PR1601→终端(Ch0-15)
• ?上行组B?：终端→DS320PR1601→CPU(Ch16-31)

每组通道通过独立I2C地址控制：

• A_Bank0(Ch0-3): 0x18
• A_Bank1(Ch4-7): 0x19
• B_Bank0(Ch16-19): 0x1C
• B_Bank1(Ch20-23): 0x1D

2. 控制接口设计

?5级输入控制?：

?工作模式选择?：

• MODE=L1：EEPROM自加载+I2C从模式
• MODE=L2：纯I2C从模式
• 通过JMP9跳线配置

三、评估板功能模块

1. 核心控制元件

• ?JMP1-JMP8?：通道地址配置跳线组
• ?JMP10-JMP13?：通道使能控制(PD_3-0至PD_15-12)
• ?SW1?：强制EEPROM读取按钮
• ?P4?：I2C适配器接口(支持USB2ANY/Aardvark)

2. 电源管理设计

• 输入电压：PCIe 12V(金手指)或外部12V供电
• 转换电路：TPS548B22RVFT同步降压转换器
• 电源选择：JMP20切换系统PCIe 3.3V或板载稳压器

四、典型测试配置

1. 快速启动流程

1. 设置JMP9跳线至L1/L2位置选择工作模式
2. 通过JMP1-JMP8配置通道地址(如A组0x18/0x19)
3. JMP20选择3.3V电源来源(1-2系统PCIe/2-3板载)
4. JMP10-JMP13设置3-4使能所有通道
5. 安装SigCon Architect V3.0.1配置软件
6. 插入PCIe x16主板并连接终端设备

2. 信号完整性测试

• ?测试点TP1?：直接测量LDO输出
• ?SMA接口J5?：高速信号监测
• ?测试条件?：
  • VIN=2.5V, VBIAS=5V
  • 负载电流≤1.5A
  • 环境温度25°C

五、应用场景指南

1. 企业服务器设计

• 主板PCIe通道扩展
• 高速存储接口信号调理
• 多GPU互联拓扑优化

2. 合规性测试

• PCIe Gen5电气规范验证
• 通道损耗补偿测试
• 链路训练稳定性分析
