Texas Instruments TPS92530-Q1 3通道同步降压LED驱动器具有4.5V至65V的宽工作输入电压范围，可独立为三个串联LED灯串供电。TPS92530-Q1实现自适应导通时间平均电流模式控制，设计用于产生恒定电压或恒定电流输出。自适应导通时间控制提供几乎恒定的开关频率，可设置在100kHz至1.2MHz之间。该器件兼容分流FET调光技术和恒流模式下基于LED矩阵管理器的动态光束前照灯。在恒压模式下，自适应导通时间控制能够以快速瞬态响应实现高带宽运行。借助电感器电流检测和闭环反馈，可在宽输入电压、输出电压和环境温度范围内实现优于 ±4%的精度。

数据手册：*附件：Texas Instruments TPS92530-Q1 3通道同步降压LED驱动器数据手册.pdf

在恒流模式下，高性能LED驱动器可以使用模拟或PWM调光技术独立调制LED电流。通过SPI对10位基准值 (CHxREF) 进行编程，可获得超过16:1范围的线性模拟调光响应。通过直接调制具有所需占空比的相应UDIM输入引脚或启用内部PWM发生器电路，可实现LED电流的PWM调光。通过将10位PWM寄存器值与可编程数字计数器进行比较，PWM发生器将其转换为相应的占空比。

Texas Instruments TPS92530-Q1集成了先进的SPI可编程诊断和故障保护功能，具有逐周期开关电流限制、自举欠压、LED开路、LED短路、过热警告和热关断等特性。板载10位ADC对系统健康监测和诊断所需的关键输入参数进行采样。

特性

• 符合汽车应用类AEC-Q100标准
  • 1级（-40°C至125°C环境工作温度）
  • 器件人体模型 (HBM) 分类等级H1C
  • 器件CDM分类等级：C5
• 确保功能安全
  • 可提供文档，协助功能安全系统设计
• 宽输入电压范围：4.5 V至65 V
• 可配置的恒定电压和恒定电流操作
  • 连续输出电流高达2 A
  • 调节精度：4%（电压和电流模式）
• 自适应导通时间平均电流控制
• 可编程开关频率：100kHz至1.2MHz
• 高级调光操作
  • 10位精密模拟调光
  • 10位精密内部PWM调光
  • 支持外部PWM调光输入
  • 优化用于外部分流调光，包括LED矩阵管理器
• 逐周期开关过流保护
• 开关热保护
• 串行外设接口（SPI）
  • 可配置模拟基准、开关频率和PWM调光占空比
  • 故障监测和报告
• Limp-home (LH) 和独立模式运行

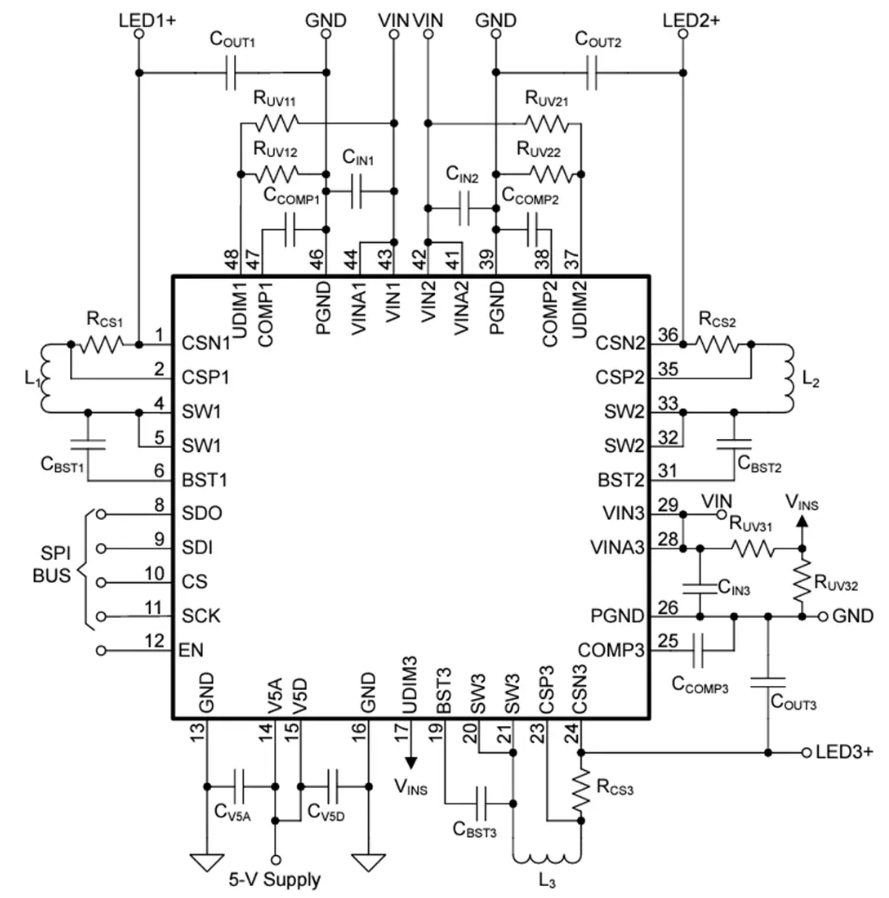

简化示意图

TPS92530-Q1汽车级三通道同步降压LED驱动器技术解析

一、产品核心特性与优势

TPS92530-Q1是德州仪器(TI)推出的汽车级三通道同步降压LED驱动芯片，具有以下突出特性：

?关键性能参数?：

• ?宽电压输入?：4.5V至65V工作范围
• ?多通道输出?：独立控制3路LED串
• ?高精度调节?：±4%电压/电流调节精度
• ?双工作模式?：支持恒压(CV)和恒流(CC)输出
• ?大电流能力?：每通道2A连续输出电流

?汽车级认证?：

• AEC-Q100 Grade 1认证(-40°C至125°C)
• HBM ESD等级H1C
• CDM ESD等级C5

二、创新控制架构

1. 自适应导通时间控制

采用创新的自适应导通时间平均电流控制技术，提供：

• 100kHz至1.2MHz可编程开关频率
• 接近恒定的开关频率特性
• 快速瞬态响应能力

2. 智能调光方案

?三重调光技术?：

• ?10位精度模拟调光?：通过SPI编程CHxREF实现
• ?内部PWM调光?：10位分辨率数字调光
• ?外部PWM调光?：直接通过UDIM引脚控制

?特殊调光支持?：

• 兼容分流FET调光技术
• 支持LED矩阵管理器动态光束控制

三、系统级保护功能

1. 故障检测机制

• 周期循环开关过流保护
• 自举欠压保护
• LED开路/短路检测
• 热警告和热关断

2. 诊断监控

内置10位ADC用于：

• 关键输入参数采样
• 系统健康状态监测
• 故障诊断报告

四、典型应用配置

1. 汽车照明系统

• 自适应前照灯系统
• 动态光束控制模块
• 日间行车灯(DRL)驱动

2. 工业照明

• 高亮度工业照明
• 应急照明系统
• 建筑装饰照明

五、评估模块设计要点

1. 关键外围元件

• ?功率电感?：推荐屏蔽鼓形磁芯电感
• ?输入电容?：低ESR陶瓷电容(10μF/35V)
• ?电流检测?：1mΩ±10%精度检测电阻

2. PCB布局建议

• 采用星型接地拓扑
• 功率路径最短化设计
• SW节点铜箔面积最小化
• 输入电容靠近VIN引脚(<3mm)

六、封装与订购信息

?HTQFP-48封装参数?：

• 尺寸：7mm×7mm×1.15mm
• 引脚间距：0.5mm
• 热阻：θJA=35°C/W(带散热焊盘)
