解锁PWM功能：ZMC900E主站控制器的高效应用指南

在当今的自动化控制领域，ZMC900E主站控制器凭借其卓越的性能和丰富的功能，成为了众多工程师和项目开发者的首选。今天，我们重点探讨一下ZMC900E主站控制器中一项极为强大的功能 — PWM。

?PWM

PWM（脉冲宽度调制）是一种通过控制脉冲信号的宽度来调节输出功率的技术。PWM信号是一种方波信号，它在高电平和低电平之间快速切换。通过改变高电平（脉冲宽度）的持续时间，可以调节输出信号的平均功率。PWM技术广泛应用于电机调速、LED调光、电源控制等领域，因其高效、精确的控制能力而备受青睐。

1. PWM的基本原理

PWM信号的两个关键参数是周期和占空比：

• 周期：PWM信号的一个完整周期时间，通常用频率（Hz）表示。
• 占空比：高电平时间与整个周期时间的比值，通常用百分比表示。

例如，一个PWM信号的周期为1ms（1000Hz），占空比为50%，则高电平持续时间为0.5ms，低电平持续时间也为0.5ms。通过改变占空比，可以实现对输出功率的精确控制。

2. PWM的应用场景

• 电机调速：通过改变PWM信号的占空比，可以调节电机的转速，实现从低速到高速的平滑过渡。
• LED调光：通过改变PWM信号的占空比，可以调节LED的亮度，实现从微光到强光的渐变效果。
• 电源控制：通过PWM信号控制开关电源的开关频率，实现高效的电压和电流调节。

?ZMC900E主站控制器中的PWM功能

PWM功能在ZMC900E主站控制器中扮演着不可或缺的角色。它能够实现对电机速度的精准控制，让电机能够根据不同场景的需求稳定运行。无论是需要低速平稳运行的精密加工设备，还是在高速运转下保持高效能的大型机械，PWM都能轻松驾驭。此外，PWM还可用于调节LED的亮度，从柔和的微光到明亮的强光，只需简单调整PWM参数，就能营造出各种不同的氛围。

使用ZMC900E主站控制器的PWM功能并不复杂，但需要严格按照步骤进行操作，以确保功能的正确实现和设备的安全运行。

1. 硬件连接

供电：将一组DO（数字输出）的电源引脚接入24V电源，为PWM功能提供稳定的电力支持。

连接设备：找到主站控制器上特定的PWM输出引脚，将需要控制的设备（如电机或LED）正确连接到该引脚上。确保连接牢固、无误，避免因接触不良导致控制信号传输中断或设备损坏。

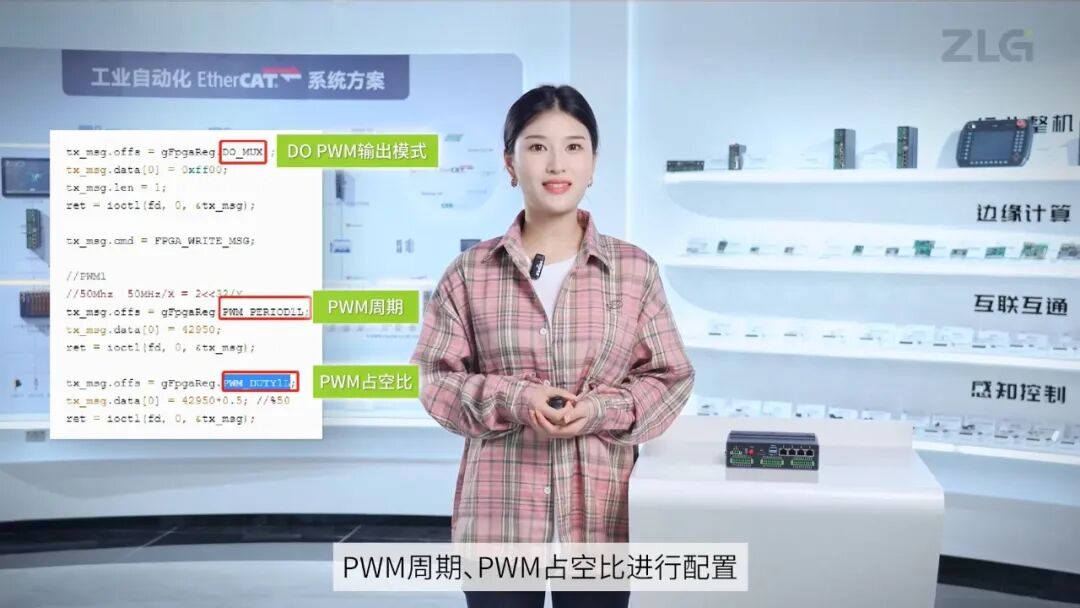

2. 软件配置

设置PWM输出模式：根据控制设备的需求，选择合适的PWM输出模式。不同的模式适用于不同的应用场景，例如，有些模式适合电机调速，有些则更适合LED调光。

配置PWM周期：PWM周期决定了PWM信号的频率，即单位时间内PWM信号的完整周期数。选择合适的PWM周期对于确保设备的稳定运行至关重要。过高的频率可能导致设备无法正常响应，而过低的频率则可能影响控制的精度。

设置PWM占空比：PWM占空比是PWM信号中高电平时间与整个周期时间的比值，它直接决定了输出信号的平均功率。通过调整占空比，可以实现对电机速度或LED亮度的精确控制。例如，占空比越高，电机转速越快，LED亮度越亮；占空比越低，电机转速越慢，LED亮度越暗。

完成以上配置后，引脚就会按照所设置的参数输出PWM信号，从而对连接的设备进行精准控制。

?使用注意事项

使用ZMC900E主站控制器的PWM功能时，还需要注意以下几点：

1. 负载能力：确保PWM输出引脚的负载能力可以满足控制设备的要求。不同的PWM引脚可能具有不同的负载能力，如果负载过大，可能会导致引脚损坏或控制信号失真。因此，在连接设备之前，务必查阅控制器的技术手册，了解各引脚的负载能力，并确保所连接设备的电流和功率在引脚的承受范围内。
2. 频率选择：选择合适的PWM频率，以避免电磁干扰。过高的PWM频率可能会产生较强的电磁干扰，影响其他电子设备的正常运行。因此，在满足控制需求的前提下，尽量选择较低的PWM频率。同时，可以通过合理的布线和屏蔽措施，进一步降低电磁干扰的影响。
3. 软件编程：利用软件编程提高PWM信号输出的稳定性和可靠性。通过编写合适的控制程序，可以实现对PWM信号的实时监测和调整，确保信号的稳定输出。例如，可以在程序中加入反馈机制，根据设备的实际运行状态动态调整PWM参数，以应对各种突发情况，提高系统的整体性能和可靠性。

?总结

ZMC900E主站控制器的PWM功能是一个强大而实用的工具，它为我们提供了精准控制电机速度和调节LED亮度的能力，极大地拓展了我们的项目和应用的可能性。通过正确的硬件连接和软件配置，以及注意使用过程中的相关事项，我们可以充分发挥PWM功能的优势，为各种应用场景提供高效、可靠的解决方案。让我们充分利用这一强大的功能，为我们的项目增添更多亮点，实现更多创新和突破。
