从站热插拔技术：ZMC900E 助力自动化系统灵活扩展与稳定运行

从站热插拔技术，让工业自动化系统在运行中实现系统的扩展、维护或更换，极大地提升了自动化系统的可用性和生产效率。本文将深入探讨其原理与ZMC900E控制器的应用。

?从站热插拔的基本概念与应用场景

从站热插拔是指在不中断主站与其他从站正常通信的情况下，实现从站设备的带电插拔操作。这一技术在以下场景中具有重要应用价值：

• 系统动态扩展：当生产线需要增加新的设备（如传感器、执行器等）时，无需停止整个系统，直接插入新从站即可完成扩展。
• 快速维护与更换：当某一从站设备出现故障时，可在不影响其他设备运行的情况下直接更换故障设备，缩短停机时间，减少生产损失。
• 柔性生产线配置：在需要频繁调整生产流程的柔性制造系统中，热插拔技术可快速重构从站网络拓扑，适应不同的生产需求。

?从站热插拔的技术实现

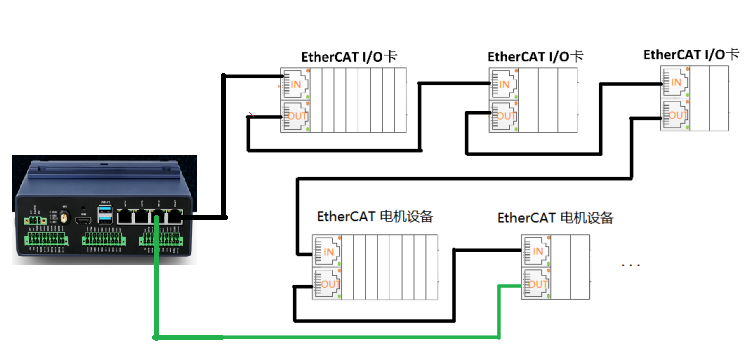

从站热插拔技术的实现涉及协议、硬件以及软件层设计等多个层面的协同工作，以确保插拔过程中系统的稳定性和数据的完整性。设备连接如下图所示：

1. 协议层支持在EtherCAT总线协议中，从站热插拔的实现依赖于主站对从站状态的实时检测和协议栈的灵活处理：

• 状态监测：主站通过周期性发送状态查询帧（如 FMMU 或 SM 配置命令），实时获取从站的在线状态。当检测到从站插拔事件时，触发热插拔处理流程。
• 数据同步：在从站热插拔过程中，主站通过对数据帧的检测，自动切换数据传输的路径，确保其它从站的数据通讯不受影响。

2. 硬件层设计支持线路冗余功能。在拔插过程中，从站间的连接将会断开，主站需要自动启用冗余链路维持通讯。3. 软件层设计用户层的代码根据从站的通讯状态进行对应的控制处理。
?ZMC900E 智能总线型控制器的从站热插拔解决方案

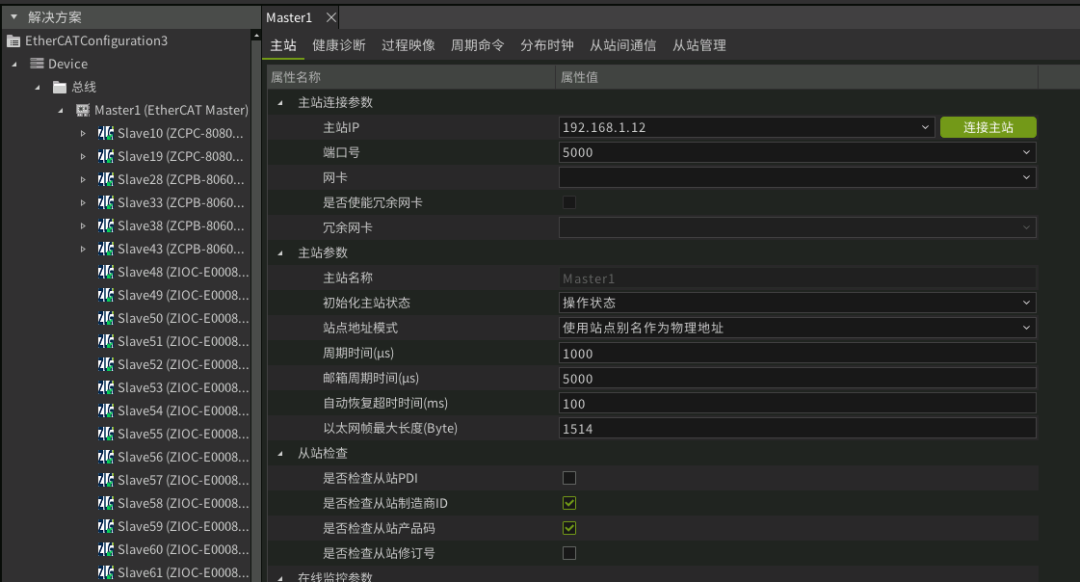

使用ZMC900E启用从站热插拔功能：1. 启动AWStudio软件。

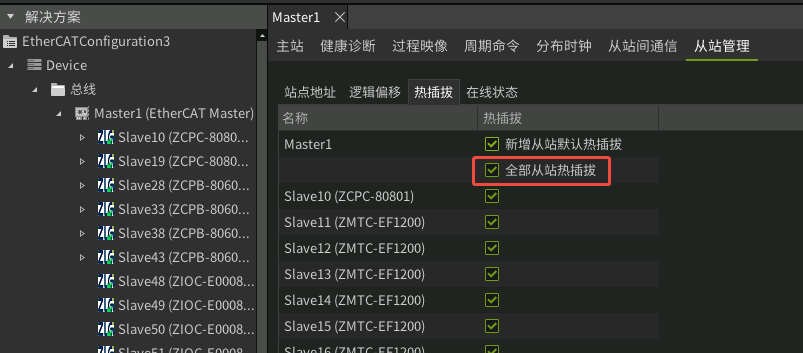

2. 打开EtherCAT主站工程。3. 切换到Master页面下的从站管理，勾选从站热插拔功能。

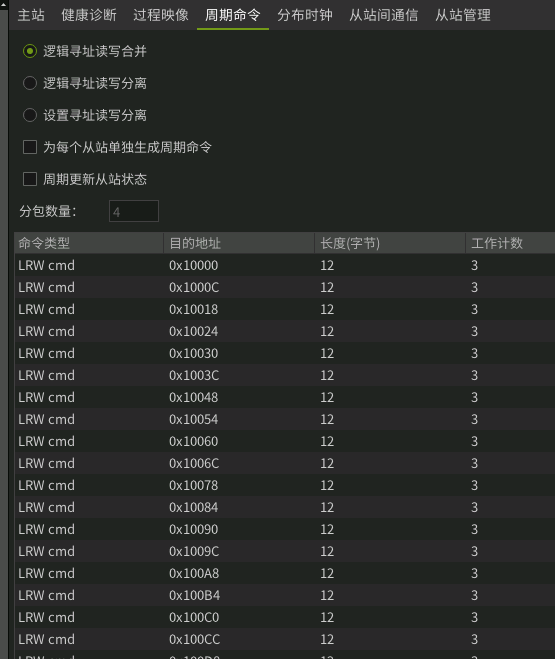

4. 将工程下载到ZMC900E并重启主站。操作完成后，主站将会为每个从站独立生成数据帧。

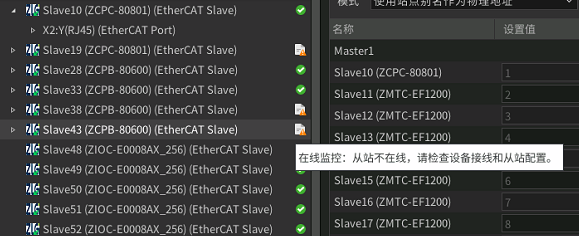

5. 移除网络中部分从站，其他从站控制不受干扰。

?从站热插拔技术的优势与应用价值

1. 提升生产效率与系统可用性

通过从站热插拔技术，工业自动化系统可在不停机的情况下完成设备扩展或维护，显著减少停机时间，提高生产效率。据统计，在连续生产场景中，热插拔技术可将单次维护时间从数小时缩短至分钟级，大幅降低生产损失。

2. 降低系统运维成本

传统的系统维护需要专业技术人员进行停机操作，不仅耗时费力，还可能因频繁启停设备导致其他部件的损耗。热插拔技术允许非专业人员在系统运行中完成简单的设备更换，降低了对专业技术人员的依赖，同时减少了设备损耗，降低运维成本。

3. 适应柔性化生产需求

在智能制造和柔性生产线中，生产流程的快速切换和设备的灵活重组是关键需求。从站热插拔技术使系统能够快速适应生产工艺的变化，通过插拔不同功能的从站设备，实现生产线的快速重构，提升企业对市场需求的响应速度。

?总结

从站热插拔技术通过电气、协议与硬件的深度协同，为工业自动化系统带来了前所未有的灵活性与可维护性。ZMC900E 智能总线型控制器凭借其多核异构架构、高实时性总线控制与丰富扩展接口，成为从站热插拔技术的理想载体。随着工厂智能化的深入推进，以 ZMC900E 为代表的新一代控制器将持续推动自动化系统向更智能、更可靠、更灵活的方向发展，助力企业在工业 4.0 浪潮中构建高效、敏捷的生产体系。

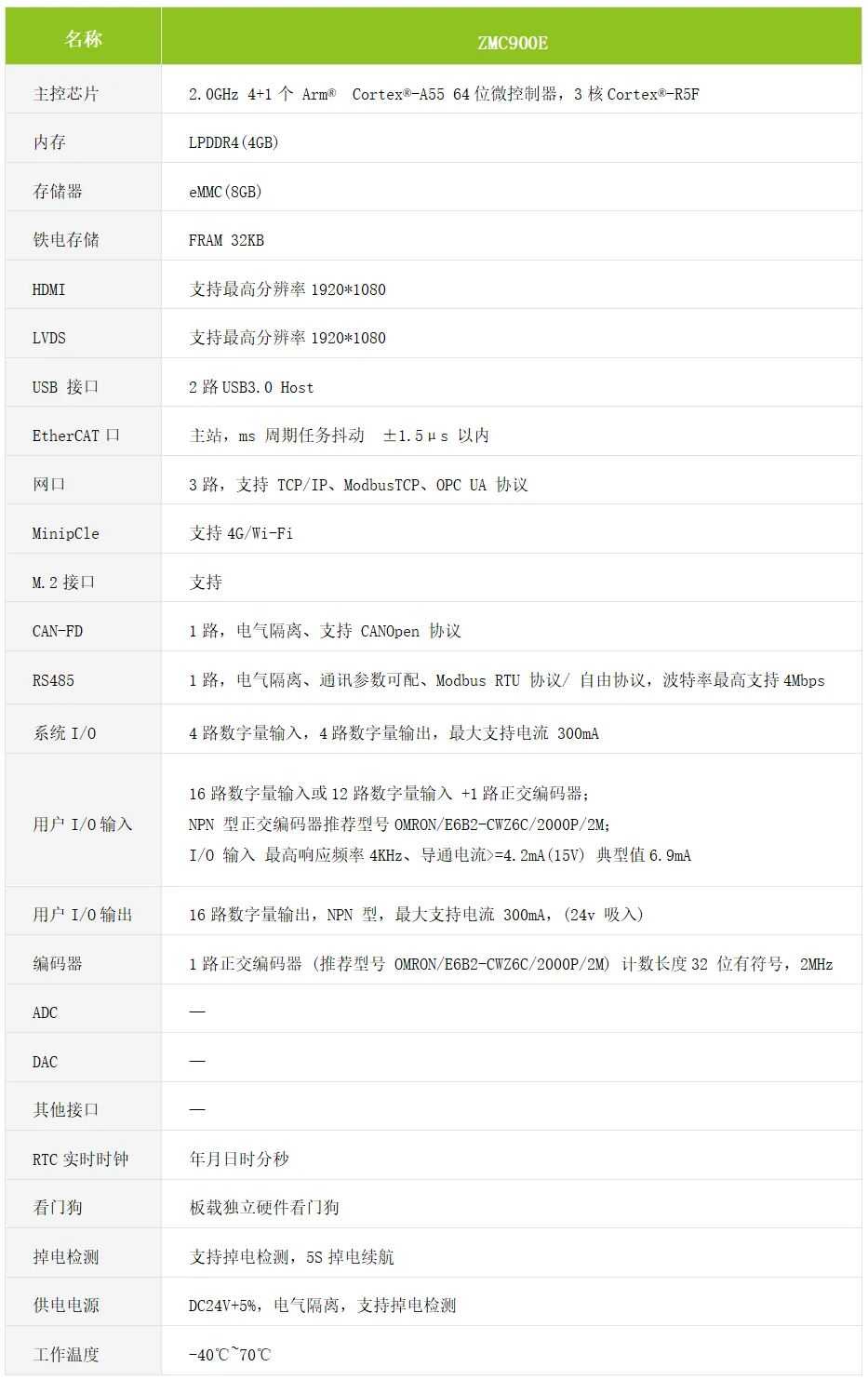

ZMC900 EtherCAT主站控制器产品参数表
