LM3410/LM3410-Q1 LED驱动器数据手册总结

LM3410 和 LM3410-Q1 恒流 LED 驱动器是一款单片、高频、 PWM DC-DC转换器，采用6引脚WSON、8引脚MSOP-PowerPad?和5引脚SOT-23封装。至少 外部元件 LM3410 和 LM3410-Q1 易于使用。它可以驱动 2.8A（典型值）峰值 电流与内部170 mΩ NMOS开关。开关频率在内部设置为 525 kHz 或 1.6 MHz，允许使用极小的表面贴装电感器和片式电容器。 即使工作频率很高，也很容易实现高达 88% 的效率。外部 包括关断功能，具有 80 nA 的超低待机电流。LM3410 和 LM3410-Q1 使用 电流模式控制和内部补偿可在广泛的范围内提供高性能 作条件。其他功能包括PWM调光、逐周期电流限制和 热关断。
*附件：lm3410-q1.pdf

特性

• 符合汽车应用标准
• AEC-Q100 测试指南包含以下内容：
  • 器件温度等级 1：–40°C 至 125°C 环境工作温度范围
  • 设备 HBM ESD 分类 2 级
  • 设备 CDM ESD 分类级别 C6
• 节省空间的 SOT-23 和 WSON 封装
• 输入电压范围为 2.7 V 至 5.5 V
• 输出电压范围为 3 V 至 24 V
• 2.8A（典型值）开关电流限制
• 高开关频率
  • 525 KHz （LM3410Y）
  • 1.6 兆赫 （LM3410X）
• 170mΩ NMOS 开关
• 190mV 内部基准电压源
• 内部软启动
• 电流模式，PWM作
• 热关断

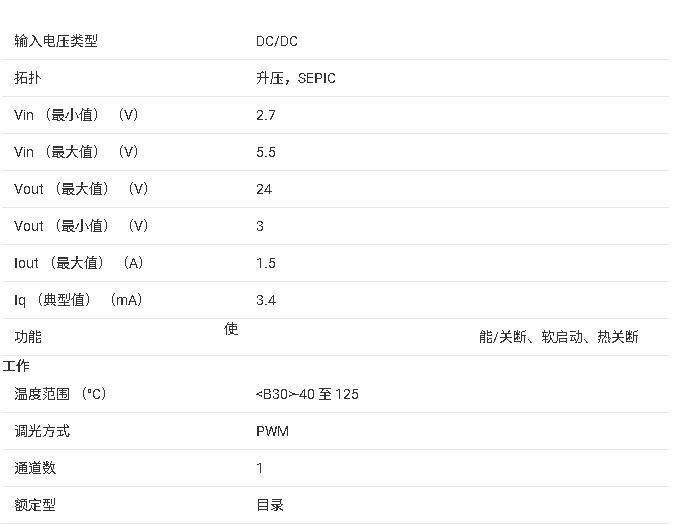

参数

方框图

概述

LM3410和LM3410-Q1是德州仪器(TI)生产的高频PWM DC-DC转换器，专为LED驱动应用设计。该器件提供恒定电流输出，支持升压(Boost)和SEPIC拓扑结构，适用于各种LED照明场景。

主要特性

• ?宽输入电压范围?：2.7V至5.5V
• ?高输出能力?：输出电压可达24V，开关电流限制典型值2.8A
• ?双频率选项?：
  • LM3410Y: 525kHz
  • LM3410X: 1.6MHz
• ?高效率?：高达88%
• ?小型封装?：提供SOT-23、WSON和MSOP-PowerPad封装
• ?汽车级选项?：LM3410-Q1符合AEC-Q100标准

应用领域

• LED背光电流源
• LiIon背光OLED和高亮度LED驱动
• 手持设备
• LED闪光驱动
• 汽车应用

功能描述

1. ?电流限制?：采用逐周期电流限制保护内部NMOS开关
2. ?DIM引脚控制?：支持PWM调光，频率范围1Hz至25kHz
3. ?热关断?：当结温超过165°C时自动关断输出

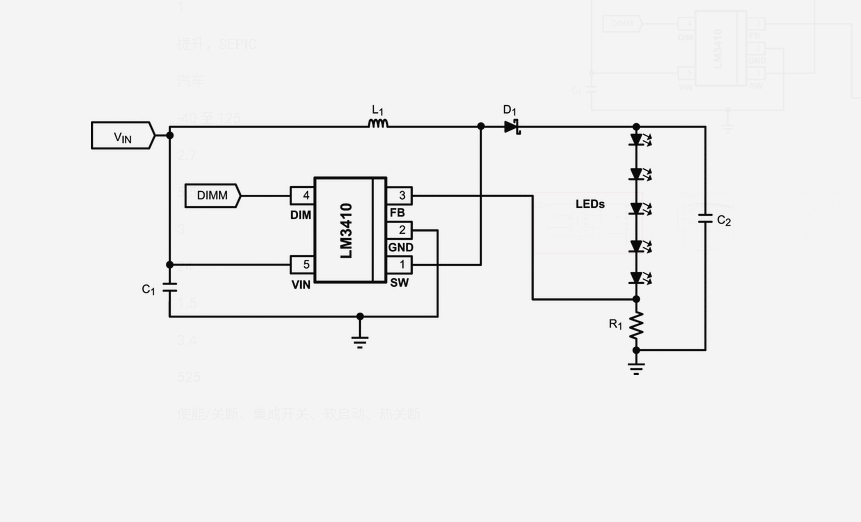

典型应用电路

文档提供了多种典型应用电路设计，包括：

• 低输入电压(3-5个白光LED)升压转换器
• 多串LED背光应用
• 高亮度LED驱动
• 相机闪光灯电路
• 带过压保护的LED驱动电路
• SEPIC拓扑OLED照明应用

设计考虑

1. ?电感选择?：影响输入纹波电流，推荐使用铁氧体基电感
2. ?输入/输出电容?：推荐使用X7R或X5R介质的MLCC陶瓷电容
3. ?二极管选择?：推荐使用低正向压降的肖特基二极管
4. ?PCB布局?：强调反馈网络和接地路径的优化布局

热管理

文档详细介绍了热设计考虑因素，包括：

• 热阻参数(RθJA, RθJC)
• 功率损耗计算方法
• 结温估算流程
• 不同封装的散热性能比较

封装信息

提供三种封装选项：

1. 6-pin WSON (NGG)
2. 8-pin MSOP-PowerPad (DGN)
3. 5-pin SOT-23 (DBV)

该数据手册全面介绍了LM3410/LM3410-Q1 LED驱动器的电气特性、应用设计和实现细节，为工程师提供了完整的参考设计指南。
