TPS61182 1.5A 白光 LED 驱动器技术手册

TPS61180/1/2 IC 为介质尺寸的 LCD 背光提供高度集成的解决方案。这些器件具有内置的高效升压稳压器，集成了 1.5A/40V 电源MOSFET。六个电流吸收稳压器提供高精度电流调节和匹配。 在 总共，该设备最多可支持 60 WLED。此外，升压输出自动调整其电压到 WLED 正向电压以提高效率。

这些器件支持脉宽调制 （PWM） 亮度调光。在调光期间，WLED 电流在占空比和频率下打开/关闭，频率由 PWM 信号输入DCRTL 引脚。PWM 调光的一个潜在问题是输出陶瓷发出的可听噪声 电容器。 TPS61180/1/2 系列旨在在较宽的调光占空比和频率范围内最大限度地减少输出交流纹波;因此，降低了可听噪声。
*附件：tps61182.pdf

TPS61180/1/2 IC 为连接在输入和电感器之间的外部 PFET 提供驱动器输出。在短路或过流情况下，IC 关闭外部PFET 并断开电池与 WLED 的连接。PFET 在 IC 关断期间也会关闭（真正关断）以防止电池出现任何漏电流。该器件还集成了过压保护、软启动和热关断。

TPS61180 IC 需要外部 3.3V IC 电源，而 TPS61181 和 TPS61182 IC 具有用于 IC 电源的内置线性稳压器。所有器件均采用 3×3 mm QFN 封装。

特性

• 5 V 至 24 V 输入电压
• 集成 1.5 A 40 V MOSFET
• 1.0 MHz/1.3 MHz开关频率
• 升压输出自动适应WLED电压
• 小型外部元件
• 集成环路补偿
• 六个 25 mA 电流灌电流
• 串联多达 10 个 WLED
• 小于 3% 的电流匹配和精度
• 高达 1000：1 PWM 亮度调光范围
• PWM调光下输出纹波最小化
• 用于输入/输出隔离PFET的驱动器
• 真正的关机
• 过压保护
• WLED 开路/短路保护
• 内置软启动
• 16L 3 mm×3 mm QFN

参数

方框图

?1. 产品概述?
TPS61180/1/2是德州仪器（TI）推出的高集成度白光LED（WLED）驱动器系列，专为笔记本电脑、超便携电脑（UMPC）及中型LCD显示屏背光设计。核心特性包括：

• ?输入电压范围?：5V至24V，适配多种电源环境。
• ?高效Boost升压?：集成1.5A/40V MOSFET，开关频率1.0MHz（TPS61180/1）或1.3MHz（TPS61182）。
• ?精准电流调节?：6路25mA电流沉，支持最多60颗WLED串联，电流匹配精度<3%。
• ?PWM调光?：支持100Hz-1kHz调光频率，1000:1调光范围，输出纹波优化以减少可闻噪声。

?2. 关键功能?

• ?自适应输出电压?：根据WLED正向电压自动调整Boost输出，提升效率。
• ?保护机制?：过压保护（OVP）、LED开路/短路保护、热关断及输入输出隔离PFET驱动（真关断）。
• ?低噪声设计?：专利技术最小化PWM调光时的输出纹波，降低陶瓷电容噪声。

?3. 型号差异?

• ?TPS61180?：需外接3.3V供电，1.0MHz开关频率。
• ?TPS61181?：内置LDO，1.0MHz开关频率。
• ?TPS61182?：内置LDO，1.3MHz开关频率。

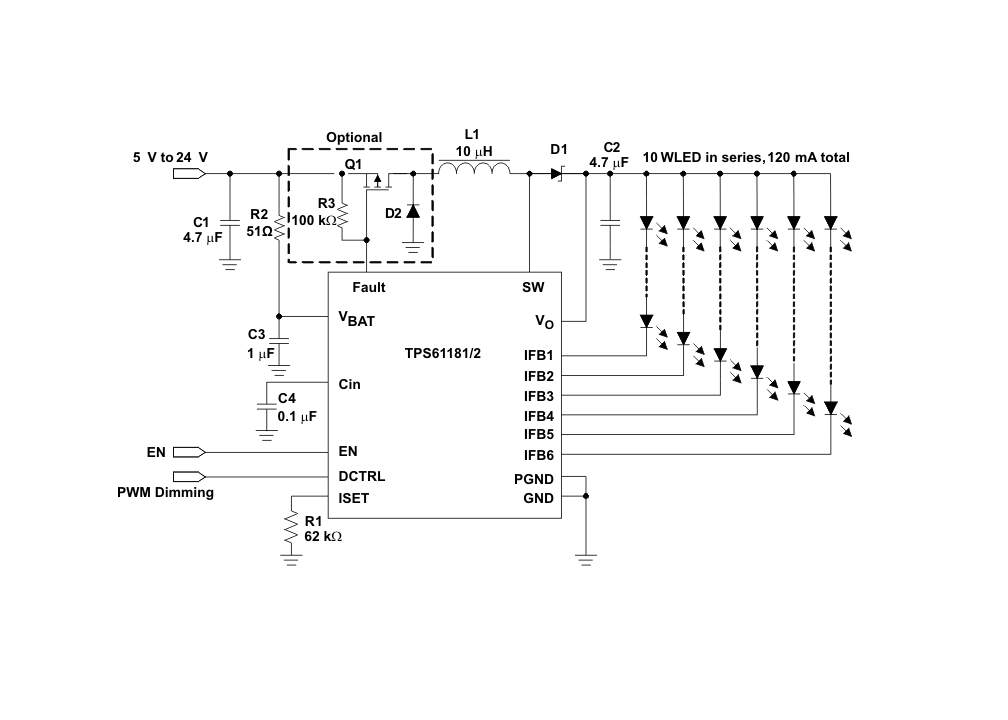

?4. 典型应用电路?

• 支持单串或多串WLED配置（如10颗串联×6路并联）。
• 推荐外围元件：4.7-10μH电感、4.7μF输出电容（低ESR陶瓷电容）。
• 可选隔离PFET（如Q1）用于故障保护，Rds(on)需<100m?以降低损耗。

?5. 设计注意事项?

• ?布局优化?：缩短高电流路径（SW引脚至电感/二极管），输入电容靠近VBAT和GND引脚。
• ?热管理?：焊接芯片底部热焊盘至PCB，并增加散热过孔。
• ?未使用IFB引脚处理?：TPS61181/2可悬空或接地，TPS61180需接10kΩ电阻到地。

?6. 性能图表?
文档包含效率、PWM调光线性度、输出纹波等关键曲线，例如：

• 11V输入下，28.8V输出时效率可达90%以上（负载120mA）。
• 200Hz PWM调光时，电流线性度误差<2%。

?7. 封装与订购信息?

• ?封装?：3mm×3mm QFN-16（RTE），标记代码CCG（TPS61180）、CCH（TPS61181）、CCI（TPS61182）。
• ?工作温度?：-40°C至85°C，符合工业级标准。

?8. 版本与文档?

• 最新修订版SLVS801E（2013年4月），包含电气特性更新（如TPS61182最小占空比调整为8%）。
• 完整数据表可通过TI官网（www.ti.com）获取，附典型应用电路、物料清单及PCB布局示例。

此系列器件通过高集成度和保护功能简化了LCD背光设计，适用于空间受限且需高可靠性的应用场景。
