exas Instruments UCC27624DGNEVM评估模块设计用于轻松演示UCC27624/UCC27624-Q1双通道栅极驱动器。UCC27624DGNEVM旨在根据数据手册参数评估驱动器IC。可针对各种容性和电阻性负载评估UCC27624/UCC27624-Q1。

数据手册：*附件：Texas Instruments UCC27624DGNEVM评估模块数据手册.pdf

TI UCC27624DGNEVM评估模块可配置为并联驱动器IC的通道，实现更高的栅极驱动输出电流。UCC27624DGNEVMEVM的配置适用于评估采用TO-220封装的功率晶体管。

特性

• 具有输入和输出接口的高性能驱动器
• 能够测试大部分数据手册参数
• 可比较具有兼容引脚分配的各种驱动器的性能
• 能够并联OUTx通道
• 占位符采用TO-220封装的功率晶体管评估

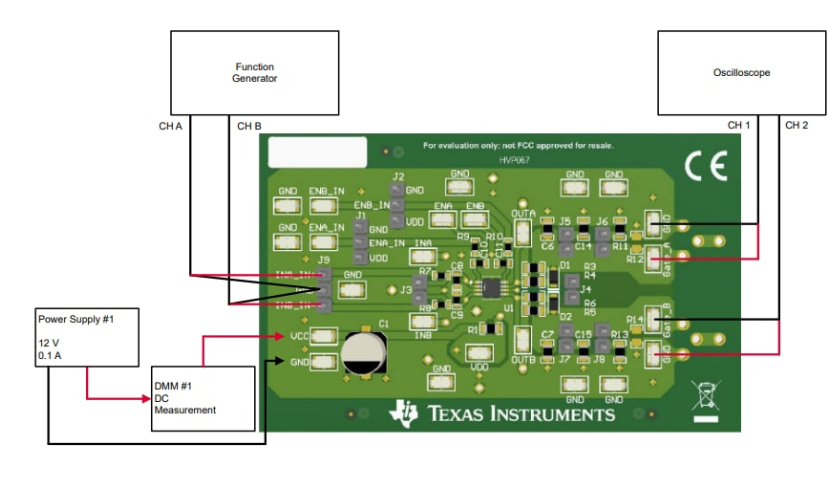

工作台设置图和配置

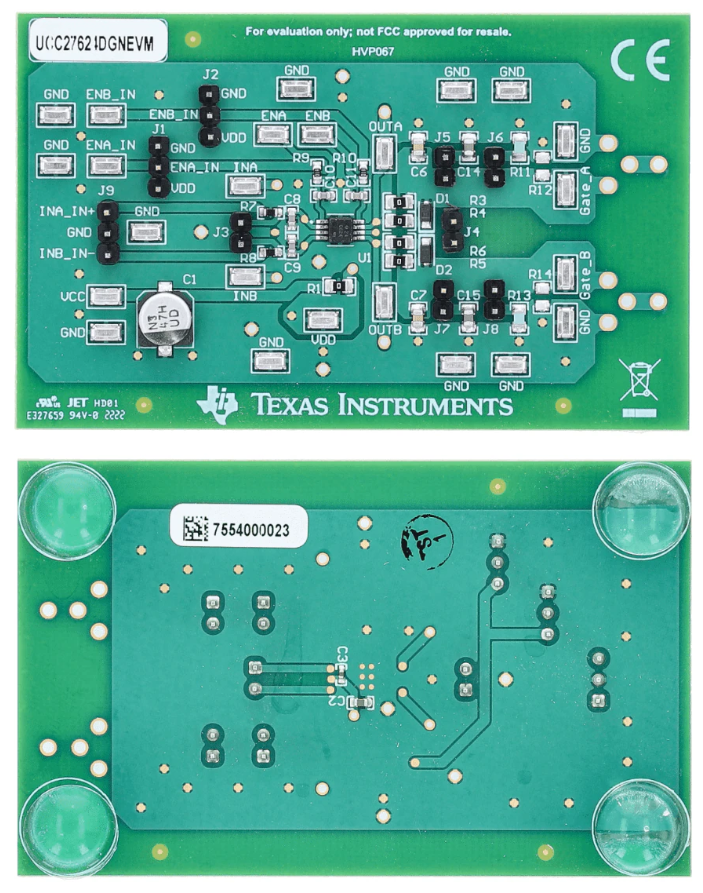

PCB布局

UCC27624DGNEVM评估模块技术解析

一、模块核心特性

UCC27624DGNEVM是德州仪器(TI)推出的针对UCC27624低边栅极驱动器的评估模块，具有以下核心特性：

• ?车规级评估平台?：支持4.5V至26V工作电压范围
• ?高性能驱动能力?：
  • 双通道5A峰值拉电流/灌电流
  • 支持-10V负电压输入能力
  • 典型传播延迟匹配<10ns
• ?灵活配置选项?：
  • 可评估容性负载(标配1800pF)和功率器件
  • 提供TO-220封装MOSFET驱动网络评估
  • 支持通道并联实现更高脉冲输出电流
• ?全面测试接口?：
  • 所有关键引脚配置测试点(INA/INB/ENA/ENB/OUTA/OUTB)
  • 独立PWM信号输入接口
  • 使能控制跳线设置

二、关键电路设计

1. 电源管理设计

• ?输入滤波?：47μF铝电解电容+1μF陶瓷电容组合
• ?VDD去耦?：0.1μF多层陶瓷电容(MLCC)就近布局
• ?保护电路?：40V肖特基二极管输出钳位

2. 信号路径优化

• ?输入匹配?：49.9Ω串联电阻+10pF滤波电容
• ?输出网络?：
  • 可选10kΩ上拉电阻
  • 1.8nF标准测试负载
  • 220nF大容量负载测试位

3. 热设计要点

• 采用2oz铜厚PCB
• 关键功率路径加宽走线(最小50mil)
• 底部裸露焊盘(EP)大面积铺铜

三、评估测试指南

1. 基本测试配置

?设备清单?：

• 电源：Agilent E3634A(12V/50mA)
• 信号源：Tektronix AFG3252双通道函数发生器
• 示波器：DPO7054(500MHz+)
• 万用表：Fluke 187

?典型参数设置?：

2. 性能测试流程

1. ?上电验证?：
   • 确认静态电流4.6mA±2mA(1nF负载)
   • 检查使能引脚功能(ENA/ENB接地时输出关闭)
2. ?时序测量?：
   • 使用短地线探头测量传播延迟
   • 典型值(CL=1800pF)：
     • tPLH: 15ns(最大25ns)
     • tPHL: 13ns(最大22ns)
3. ?交叉测试?：
   • 通道间延迟匹配<5ns
   • 上升/下降时间匹配<3ns

四、典型应用场景

1. ?汽车电子?：
   • 燃油喷射驱动器
   • 车灯控制模块
   • 电动座椅驱动器
2. ?工业控制?：
   • PLC输出模块
   • 伺服电机驱动器
   • 电磁阀控制
3. ?电源系统?：
   • 同步整流控制
   • 电源模块驱动
   • 逆变器栅极驱动

五、PCB布局要点

1. ?层叠设计?：
   • 顶层：信号走线+测试点
   • 底层：完整地平面
   • 关键特性：
     • 0.5mm过孔连接EP焊盘
     • 测试点与器件间距>50mil
2. ?关键器件布局?：
   • VDD去耦电容距芯片<100mil
   • 栅极电阻靠近驱动器输出
   • 功率环路面积最小化
3. ?EMI优化?：
   • 输入/输出走线直角避免
   • 敏感信号远离功率路径
   • 测试点添加ESD保护
