基于中微爱芯AiP8F7232的16V手枪钻控制器整体解决方案

行业介绍

16V手枪钻控制器设计用于直流无刷电机驱动的电动工具类产品。控制器通过把手开关可以调节电机转速以及切换正反转方向，同时搭配不同的夹头，可以实现钻孔作业、紧固螺丝等功能。该款16V手枪钻在家庭维修以及工业制造中都能游刃有余，能够极大的提高使用者的工作效率。

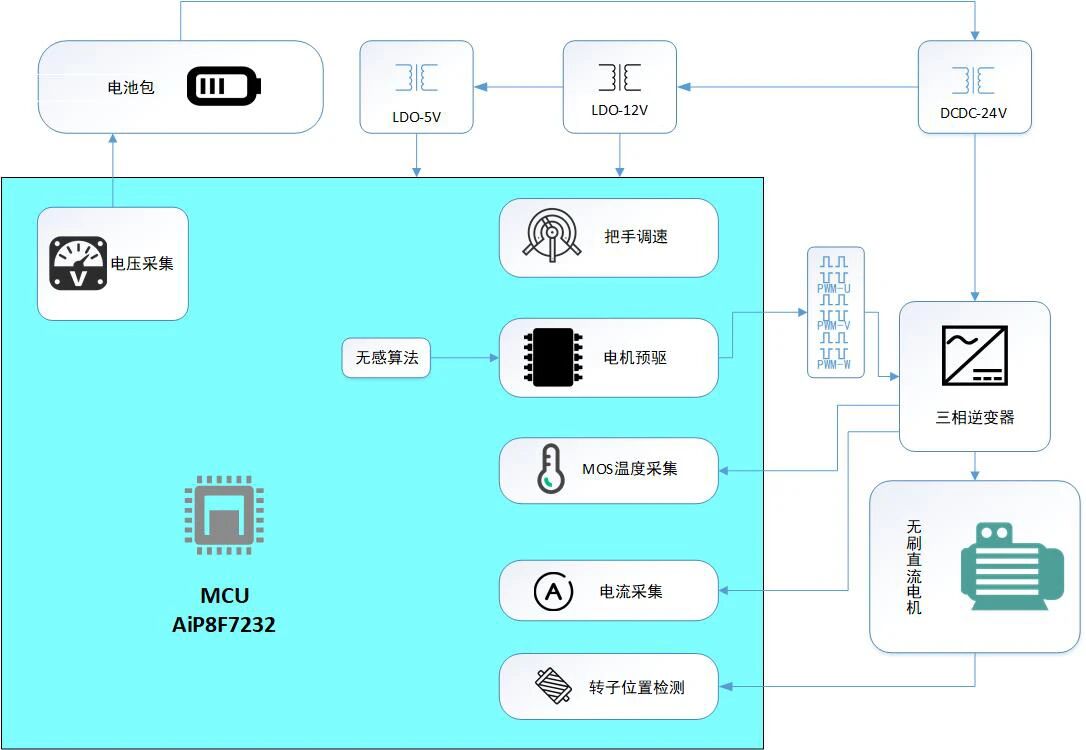

16V手枪钻整体解决方案

该方案采用中微爱芯AiP8F7232芯片， AiP8F7232是一款电机专用8051内核MCU，内置1K XRAM，256B的SRAM，32K Flash ROM，并且内部还集成了多种电机专用外设：高级定时器模块，1路运算放大器，2路比较器，9通道12-bit通用ADC，支持URAT通信，I2C通信。MCU外围电路简单，布板方便，能够快速二次开发并投入量产。

该款16V手枪钻方案采用AiP8F7232芯片，并使用DFN5X6封装的MOS管，能够适配小体型手枪钻电机，满足16V小型手枪钻电机应用方案的需求。此外，该款16V手枪钻具有0~40000RPM/min的无极调速范围，相比市面上常见的有刷手枪钻，具有寿命长、工作效率高、可靠性高的优点。

方案特点

工作电压：DC11-19V

最大允许电流：40A（可根据需求进行调整）

使用温度：-20℃-120℃

控制方式：把手调速

显示方式：LED电压档位显示

电机控制方式：无位置传感器方波控制

最大支持转速：0~40000eRPM/min

保护功能：充电过压保护、欠压保护、堵转保护、过流保护

其他功能：正反转切换、故障报错

该款16V手枪钻控制方案，对比常见的无刷手枪钻，具有体积小，重量轻，但性能强劲的特点，堪称电动手枪钻中的“小钢炮”。同时，该款手枪钻使用自研的无感方波算法，让手枪钻在启动、运行等各个方面，都有不俗的工况表现。并且由于底层算法可自由调整，能够迅速二次开发，并投入量产。

整机面貌

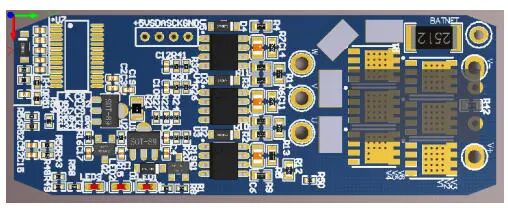

PCB正面

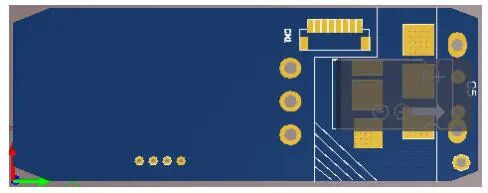

PCB背面

芯片资源

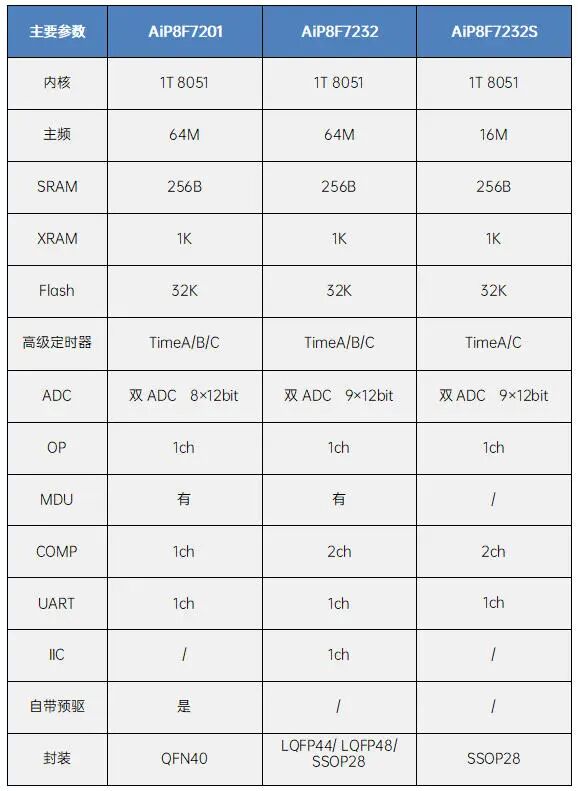

适用16V手枪钻的MCU：

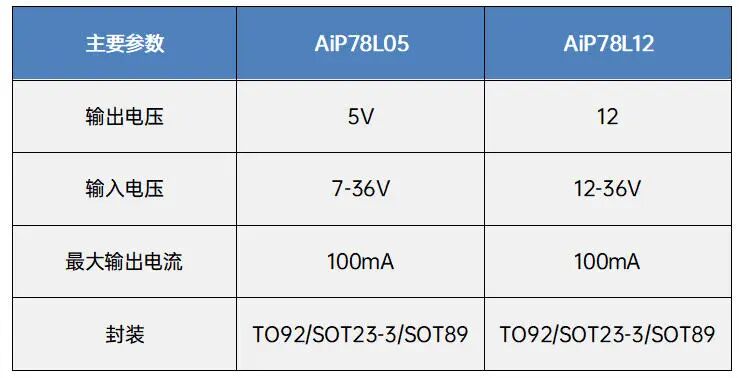

LDO：

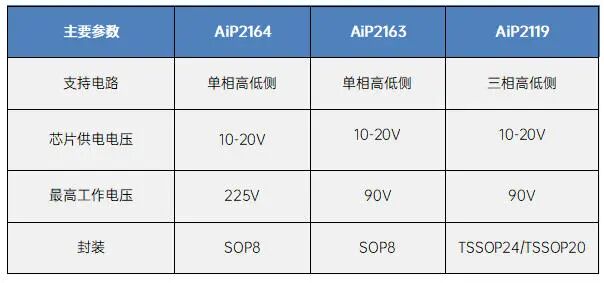

MOS预驱：

结语

中微爱芯16V手枪钻控制器解决方案，以其高性能的MCU为核心，结合先进的电子控制技术和丰富的物料资源，为用户提供了稳定、可靠、智能化的手枪钻控制方案。该方案在可靠性、电机稳定性以及启动平稳性上优势突出，是无刷手枪钻方案中的理想选择。

如需了解更多产品资讯，请联系我司授权代理商或销售工程师。

关于中微爱芯

无锡中微爱芯电子有限公司成立于2004年，是一家以集成电路设计、测试、方案开发、销售和服务为主的高新技术企业，是工信部认定的集成电路设计企业，是国家鼓励的重点集成电路设计企业。产品已形成MCU、LCD显示、LED显示、通用逻辑、信号链、马达&栅驱动、功率器件、电源、音响、遥控器、通信、配套等多个系列几千款产品，覆盖消费电子、网通产品、工业设备、新能源、汽车电子等多个领域。
