【PCIE709-F】青翼凌云科技基于复旦微 JFM7VX690T80 FPGA 的全国产化 8 通道光纤双 FMC 接口数据处理平台

板卡概述

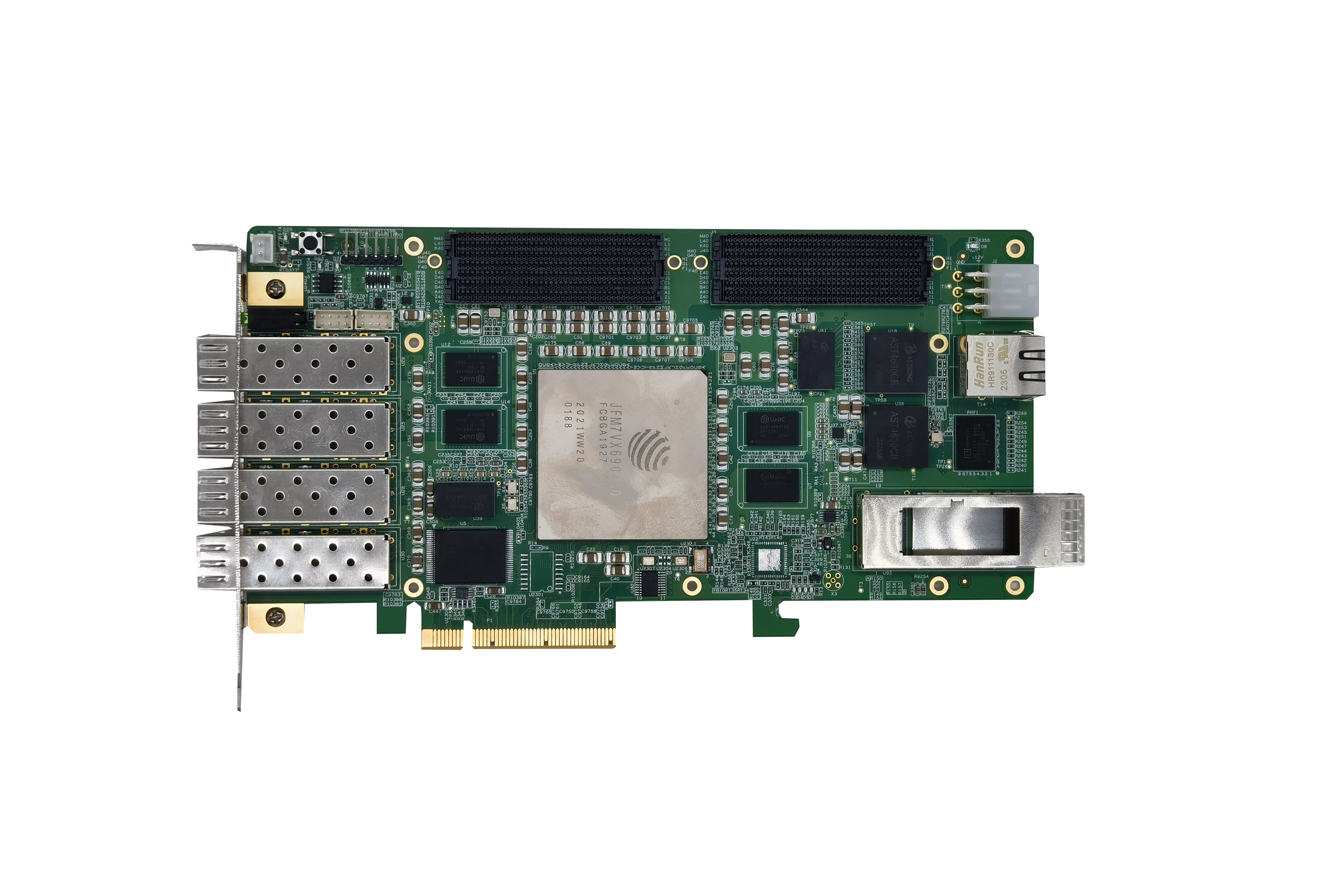

PCIE709-F 是一款基于上海复旦微电子的 28nm 7 系列 FPGA JFM7VX690T80 的全国产化 8 通道光纤双 FMC 接口数据预处理平 台，该板卡采用复旦微的高性能 7 系列 FPGA 作为实时处理器，实现 4 路 10G SFP+光纤以及 1 路 QSFP+通信接口、实现 1 路 X8 PCIE 数据传输的功能。板载 2 组独立的 64 位 DDR3 SDRAM 大容量缓存。 板卡具有 2 个 FMC+扩展接口，可以插不同的子板以实现不同的接口 功能，可以快速搭建起基于 FMC 接口 PCIE 总线的数据采集、处理平 台。该板卡还支持 1 路 RJ45 千兆以太网口，通过以太网实现与上位 机的数据交互。该板卡为标准的全高 PCIE 板卡，可以插在标准的 PCIE 工控机和工作站中，适用于资源密集型的数据中心或工作站数据采集 处理等场景。

技术指标

1. 板载 FPGA 实时处理器：XC7VX690T-2FFG1927I；

2. PCIE 接口性能：

• 接口标准：PCI Expres Gen3 X8；
• DMA 支持：支持 XDMA 或者 SG DMA；
• 驱动支持：支持 Win10/Win server、Linux 操作系统；

3. 光纤接口性能：

• 接口标准：支持 SFP+ 4 路，QSFP+ 1 路；
• 支持速率：每路光纤支持 10Gbps/lane；
• 支持协议：Serial RapidIO、Aurora 等；

4. 动态存储性能：

• 缓存数量：2 组独立的 DDR3 SDRAM；
• 存储带宽：每组 64 位，800MHz 工作时钟，1.6GHz 数据率；
• 存储容量：每组 4GByte DDR3 SDRAM； ? 网络接口性能：
• 支持 1 路 RJ45 网口，100/1000M 自适应以太网；
• 支持 SGMII 模式，连接到 V7 的 GTH 管脚；

5. FMC 接口性能：

• 支持 2 个 FMC+ HPC 接口；
• 每个 FMC 支持 16 路 GTH，最高支持 13.1Gbps/lane；
• 每个 FMC 支持 80 对 LVDS 信号；

6. 其他接口性能：

• 支持 2 种 FLASH 加载模式：BPI 或者 SPI 模式，默认 BPI；
• 支持 JTAG 调试接口；
• 支持 4 路 GPIO 输入/输出；

7. 物理与电气特征

• 板卡尺寸：106 x 207mm；
• 板卡供电：+12V@max 5A；
• 散热方式：风冷散热；工作温度：-40°~85°C；

软件支持

1. FPGA 底层接口以及驱动程序：

• FPGA 的 DDR3 SDRAM 底层驱动程序；
• PCIe DMA 驱动程序（支持 Windows 和 Linux）；
• FPGA 的 4 路光纤接口：支持 Aurora 6466b；
• FPGA 的千兆以太网接口测试程序；

2. 可根据客户需求提供定制化算法与系统集成：

应用范围

• 雷达与中频信号处理、高速数据采集；
• 图形与图像处理验证平台
