Texas Instruments TPS7A43低压降 (LDO) 线性稳压器集4V至85V输入电压范围和超低静态电流特性于一体。该器件可支持宽范围的输入电压（例如，15节电池和24V至48V线路电源），且可承受高达85V的线路瞬态电压。这些功能有助于现代应用延长电池续航时间，满足便携式电源解决方案日益严格的能源要求。

数据手册：*附件：Texas Instruments TPS7A43 LDO线性稳压器数据手册.pdf

Texas Instruments TPS7A43输出 (OUT) 可提供固定输出电压和可调输出电压版本，后者可在精度为1%时将电压从1.24V调节至14.5V。该器件还提供第二中间输出 (MID_OUT)，可使用MVSEL引脚设置为10V、12V和15V。它还可以偏置栅极驱动器代替分立式稳压器。TPS7A43具有精密使能输入，可帮助使用来自输入端的电阻分压器在固定和准确的阈值电压下启用或禁用LDO。

电源正常状态 (PG) 输出用于监测反馈引脚电压，从而指示输出电压的状态。EN输入和PG输出可用于对系统中多个电源进行排序。

特性

• 输入电压：4V至85V
• 宽输出 (OUT) 电压范围
  • 可调电压：1.24V至14.5V
  • 固定电压：1.25V至5.0V
• 可选中间输出 (MID_OUT)
  • 10 V、12 V、15 V
• 最大输出电流
  • 50mA（在OUT和MID_OUT之间共享）
• 在整个温度范围内精度为1%
• 超低IQ ：5.5?A
• 精密使能
• 电源良好 (PG) 输出（开漏）
• 热关断和过流保护
• 工作结温范围：–40°C至+125 °C
• HVSSOP-10（RθJA =53.7°C/W）封装

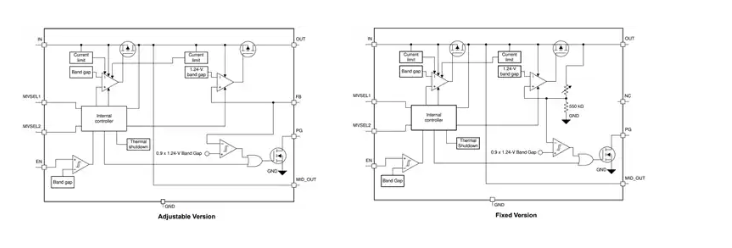

功能框图

德州仪器TPS7A43高压LDO稳压器技术解析与应用指南?

?一、核心特性与产品定位?

德州仪器（TI）的?TPS7A43?是一款针对工业与汽车应用优化的高压LDO线性稳压器，其核心优势包括：

• ?超宽输入范围?：4V至85V输入电压，可耐受200ms的90V瞬态电压。
• ?双路输出设计?：
  • 主输出（OUT）：可调（1.24V-14.5V）或固定电压（1.25V-5V），精度±1%。
  • 次级输出（MID_OUT）：可选10V/12V/15V，用于栅极驱动等辅助供电。
• ?超低静态电流?：仅5.5μA（无负载时），显著延长电池寿命。
• ?多重保护?：可编程电流限制、过温关断、电源良好（PG）标志。

?二、关键功能深度解析?

?1. MID_OUT电压配置逻辑?

通过?MVSEL1/MVSEL2引脚?组合选择次级输出电压：

?设计注意?：必须避免引脚悬空，未使用时需接地以维持稳定性。

?2. 精密使能电路?

• ?阈值精度?：使能引脚（EN）的开启阈值1.24V±50mV，关闭阈值1.19V±40mV。
• ?灵活配置?：支持电阻分压网络控制，推荐分压电流≥5μA以降低误差。

?3. 动态性能优化?

• ?电容选型?：需满足CMID_OUT≥3:1比例（如4.7μF MID_OUT配1μF OUT）。
• ?瞬态响应?：10Hz-100kHz带宽内PSRR达76dB（OUT）和82dB（MID_OUT）。

?三、典型应用电路设计?

?1. 工业PLC电源方案?

?参数配置?：

• 输入：24V±50%工业总线
• 输出：3.3V@50mA（MCU供电）+12V@1mA（隔离驱动偏置）
• 关键元件：
  • CIN=1μF陶瓷电容（X7R）
  • CMID_OUT=4.7μF（耐压≥25V）
  • EN分压电阻：R1=2.77MΩ, R2=230kΩ（15V欠压锁定）

?2. 电动汽车充电桩辅助电源?

?特殊设计考量?：

• 输入瞬态抑制：85V浪涌测试需确保COUT≥100μF（低ESR聚合物电容）。
• 热管理：HVSSOP-10封装θJA=53.7°C/W，需通过2oz铜箔+散热过孔控制TJ≤125°C。

?四、可靠性设计要点?

1. ?布局规范?：
   • 输入/输出电容需贴近器件引脚（走线长度<5mm）。
   • 热焊盘必须连接至多层PCB的地平面，推荐使用5×0.2mm散热过孔阵列。
2. ?故障保护?：
   • 短路电流限制：OUT典型值125mA，MID_OUT典型值145mA。
   • 热关断阈值：170°C（迟滞20°C）。
