Texas Instruments TPS7B4255/TPS7B4255-Q1低压差 (LDO) 稳压器具有高跟踪精度以及出色的负载和瞬态线路响应。该LDO稳压器具有集成保护特性，例如反向极性、电源和接地输出短路以及电流限制。该稳压器还具有热关断保护功能，可防止非板载电源系统中电缆故障的高风险。TPS7B4255/TPS7B4255-Q1 LDO稳压器的工作输入电压范围为3V至40V，温度范围为-40°C至125°C。该稳压器设计用于在极端瞬态事件期间承受45V（绝对最大值）输入电压。TPS7B4255/TPS7B4255-Q1 LDO稳压器采用5引脚SOT-23 DBV封装。该稳压器非常适合用于状态监测传感器、运动检测器（PIR和?Wave）、有线控制、遥测和 RTU以及机器人传感模块。

数据手册：*附件：Texas Instruments TPS7B4255，TPS7B4255-Q1 LDO稳压器数据手册.pdf

特性

• 宽工作输入电压范围：3V至40V
  • 输入电压范围：-40V至45V绝对最大值
• 宽输出电压范围：2V至30V
• 非常严密的输出跟踪容差，最大为5mV
• 低压差：500mV（70mA时最大值）
• 组合基准电压源和使能输入
• 轻负载时低静态电流（100μA负载）：
  • 50μA（最大值）
• 宽ESR范围：
  • 与1m?至3? ESR陶瓷输出电容器（1?F至200?F）搭配使用时可保持稳定
• 过热保护
• 反向极性保护
• 反向电流保护
• 对地短路和电源短路输出保护
• TJ结温范围：-40°C至150°C
• 可提供5引脚SOT-23 DBV封装
• 缓冲器信号频率高达1kHz

框图

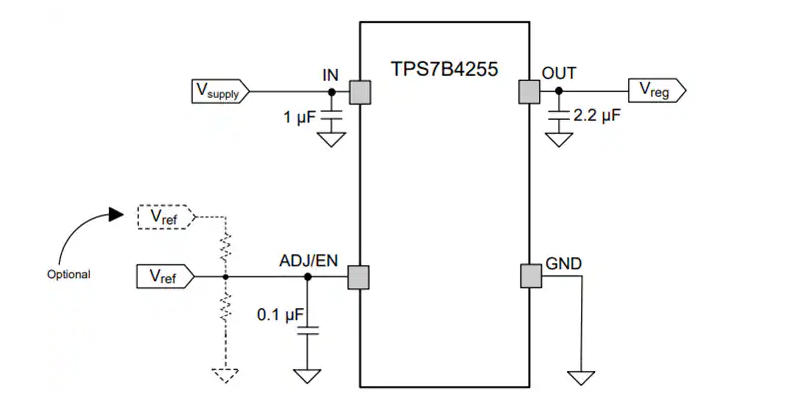

应用电路

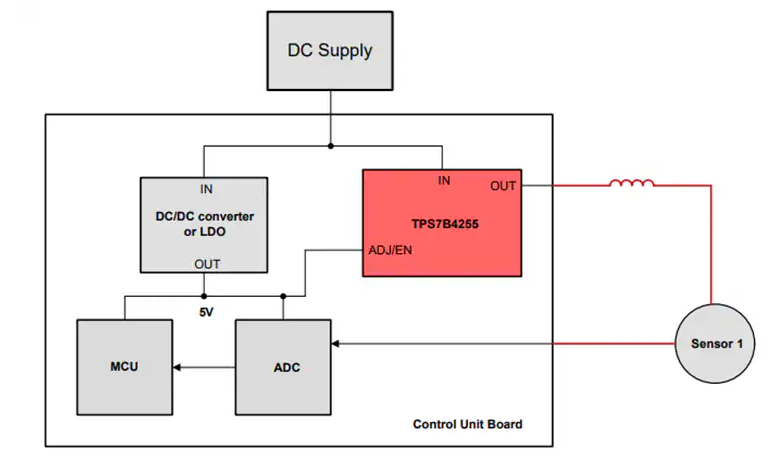

典型应用示意图

TPS7B4255/TPS7B4255-Q1 LDO稳压器技术解析与应用指南

一、产品概述

TPS7B4255和TPS7B4255-Q1是德州仪器(TI)推出的高精度电压跟踪型LDO稳压器，具有40V宽输入电压范围和70mA输出电流能力。该器件采用5引脚SOT-23封装，专为工业传感器供电、运动检测、远程终端单元(RTU)等应用设计。

?核心特性?：

• ?超宽输入范围?：3V至40V工作电压（最大耐受-40V至+45V）
• ?精密电压跟踪?：5mV最大跟踪误差
• ?多重保护机制?：反极性/反电流/短路/过热保护
• ?低静态电流?：50μA最大值（100μA负载时）
• ?宽ESR兼容性?：支持1μF至200μF陶瓷电容
• ?信号缓冲能力?：可跟踪1kHz以下信号

二、关键技术创新

1. 精密电压跟踪技术

• 采用专利误差放大器设计，实现±5mV跟踪精度
• 支持2V至30V宽范围输出电压跟踪
• 快速瞬态响应（255μs典型启动时间）

2. 工业级保护架构

• ?反极性保护?：耐受-20V反向电压（IRN1/IRN2 <0.5μA）
• ?短路保护?：支持输出对地/对电源短路
• ?热保护?：175°C关断阈值（带15°C迟滞）

3. 多功能ADJ/EN引脚

• 复合功能：参考电压输入与使能控制
• 1.65V典型使能阈值电压
• 0.25μA典型输入电流

三、电气特性详解

1. 极限参数

2. 典型性能(VIN=13.5V, VADJ=5V)

• ?负载调整率?：0.5mV（100μA至70mA）
• ?线性调整率?：0.5mV（VOUT+600mV至40V）
• ?跌落电压?：470mV@70mA（最大值）
• ?PSRR?：80dB@100Hz
• ?输出噪声?：150μVRMS（3.3V输出时）

四、PCB布局指南

1. ?热设计要点?：
   • 充分利用NC引脚（Pin5）作为散热路径
   • 最小化GND引脚回路阻抗
   • 建议使用2oz铜厚PCB
2. ?信号完整性?：
   • 输入/输出电容尽量靠近器件引脚
   • ADJ/EN走线远离功率路径
   • 敏感模拟地单独布置
3. ?多层板设计?：
   • 顶层：元件布局
   • 内层1：完整地平面
   • 内层2：电源分配
   • 底层：控制信号

五、选型对比
