Texas Instruments TPS7B4255EVM-062评估模块支持用户评估TPS7B4255-Q1线性稳压器，用于电路应用。TI TPS7B4255EVM-062评估模块包括TPS7B4255-Q1 70mA、高电压、电压跟踪、低压差 (LDO) 稳压器和优化用于极低寄生测量的板载负载瞬态电路。TPS7B4255-Q1具有3mV跟踪容差，具有高达40V宽输入电压（VIN）范围和高达45V的瞬态电压。为了实现TPS7B4255-Q1的稳定性，必须使用具有小于3Ω 等效串联电阻（ESR）的1?F（或更大）输出电容器。

数据手册：*附件：Texas Instruments TPS7B4255EVM-062评估模块数据手册.pdf

特性

• 符合汽车应用标准
• 宽VIN 范围（高达40V）和45V瞬态电压
• 跟踪容差：3V
• 集成反向极性保护

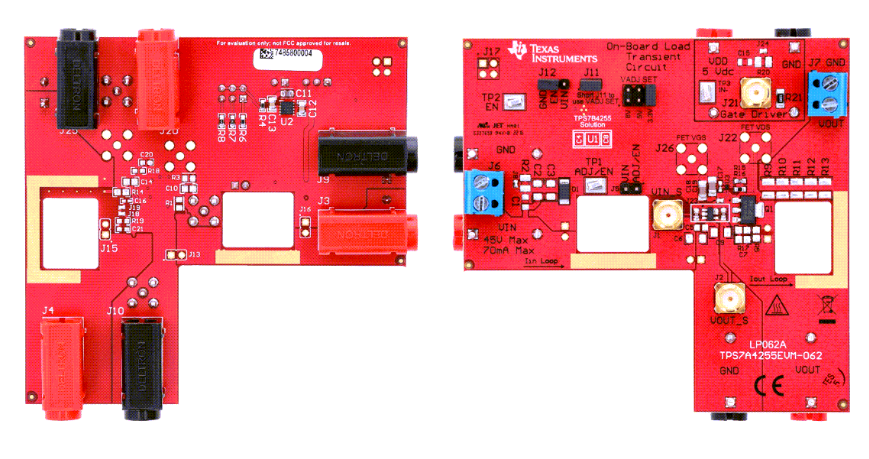

布局

TPS7B4255EVM-062评估模块技术解析与应用指南

一、产品概述与核心特性

TPS7B4255EVM-062是德州仪器(TI)推出的评估模块，专门用于工程演示和评估TPS7B4255-Q1低压差线性稳压器(LDO)。该模块具有以下显著特性：

• ?宽输入电压范围?：支持3V至36V输入电压
• ?高精度输出?：可配置为3.3V、5V或8V固定输出电压
• ?负载能力?：最大输出电流70mA
• ?集成保护功能?：包含过压、欠压和过热保护
• ?可选负载瞬态电路?：支持高速负载瞬态测试

二、硬件设计与接口配置

1. 主要接口说明

2. 关键电路设计

?电源管理部分?：

• 主LDO芯片：TPS7B4255-Q1 (SCT-595封装)
• 辅助LDO：TPS7B84-Q1提供使能控制
• 输入电容：4.7μF/50V陶瓷电容(C1)
• 输出电容：10μF/25V陶瓷电容(C11)

?负载瞬态电路?：

• 门驱动器：LMG1020YFFR
• 瞬态MOSFET：BSP296NH6327XT
• 可调电阻网络(R9-R13)：实现0-70mA负载阶跃

三、典型应用场景

1. 工业传感器供电方案

?配置要点?：

• 设置J14跳线使能TPS7B84-Q1
• 通过J11选择5V输出电压
• 输出端添加10μF+0.1μF去耦电容组合

2. 车载电子电源管理

?优化设计建议?：

1. 输入保护：添加TVS管抑制Load Dump瞬态
2. 热设计：模块表面温度可能达67°C(满负载时)
3. EMI抑制：启用扩频调制功能(通过JP5配置)

四、测试与评估方法

1. 基础性能测试流程

1. 连接电源至J3/J4接口(建议限流10A)
2. 配置J14跳线至使能状态
3. 通过J7接入电子负载
4. 扫描输入电压(9V→20V)验证稳定性

2. 负载瞬态测试配置

?关键参数设置?：

• 脉冲负载电阻：R9-R13组合(默认487Ω)
• 上升时间调节：通过R15/R16(默认487Ω/442Ω)
• 测试信号：0-5V方波，脉冲宽度≤1ms

?典型测试结果?：

• 50μA→70mA负载阶跃恢复时间：<1ms
• 70mA→50μA负载阶跃恢复时间：<1ms
• 输出纹波：<115mV(pk-pk)

五、PCB设计规范

1. ?层叠结构?：四层FR4板材，2oz铜厚
2. ?布局要点?：
   • 功率路径保持短而宽
   • 敏感信号远离高频开关节点
   • U1底部设置密集过孔阵列散热
3. ?安全间距?：
   • 原边与副边保持8mm爬电距离
   • EN信号走线添加保护地线

六、安全注意事项

1. ?操作警告?：
   • 禁止在未接地情况下接触裸露端子
   • 满负载时避免接触高温区域
2. ?ESD防护?：
   • 存储时保持于防静电袋中
   • 操作时佩戴防静电手环
3. ?输入保护?：
   • 建议在VIN端添加36V TVS管
