LM3533智能照明电源解决方案总结

LM3533 是用于背光、键盘和指示灯 LED 的完整电源 智能手机手机。高压电感式升压转换器为两个串联提供电源 用于显示背光和键盘功能的 LED 灯串（HVLED1 和 HVLED2）。综合收费 泵为五个低压指示灯 LED 电流吸收器（LVLED1 至 LVLED5）提供偏置。都 低压电流吸收器可以对其输出电流进行可编程模式调制，以维持 多种闪烁模式。
*附件：lm3533.pdf

其他功能包括内容的脉宽调制 （PWM） 控制输入 可调背光控制 （CABC） 和带内部环境光传感器接口 （ALS） 8 位 ADC，可根据环境光条件自动调节电流。Both the PWM ALS 输入可用于控制任何高压或低压电流吸收器。

LM3533 可通过 I 完全编程^2^C 兼容 接口。该设备可在 20引脚DSBGA，工作在2.7V至5.5V输入电压范围和?40°C至+85°C 温度范围。

特性

• 驱动两个并联高压 LED 灯串，用于
  显示和键盘照明
• 高压组串，输出电压高达40V
  ，效率高达90%
• 每个电流吸收高达 30 mA（背光和
  指示灯）
• 14位等效指数调光，带8位
  可编程背光代码
• 可选模拟 ALS 输入，带 128
  个可编程增益设置电阻或带内部低通滤波器的 PWM
  ALS 输入
• 用于内容可调亮度
  控制的PWM输入
• 五个用于指示灯LED的低压电流吸收器
• 集成电荷泵，提高效率和电压在工作范围
• 内部模式生成引擎
• 完全可配置的 LED 分组和控制
• 四个可编程过压保护
  阈值（16 V、24 V、32 V 和 40 V）
• 可编程500kHz和1MHz
  开关频率
• 27 毫米^2^解决方案总大小

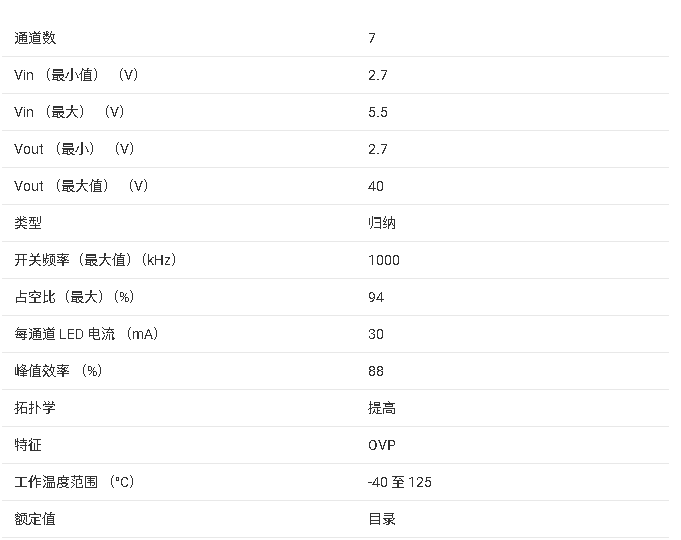

参数

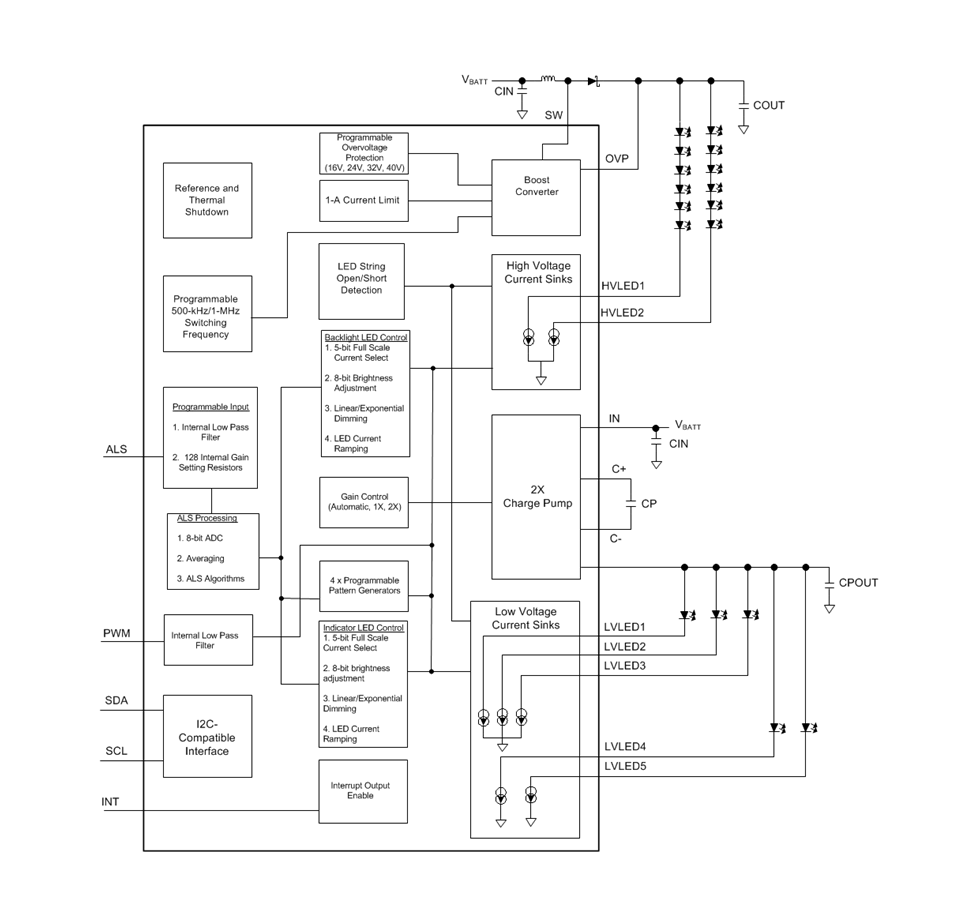

方框图

?1. 产品概述?
LM3533是德州仪器（TI）推出的专为智能手机背光、键盘及指示灯设计的完整照明电源解决方案，具有以下核心特性：

• ?双路高压LED驱动?：支持两路并联高压LED串（最高40V输出，效率达90%），每路电流最高30mA。
• ?五路低压LED驱动?：集成五路低压电流源（最高6V），支持RGB指示灯和背光控制。
• ?智能调光功能?：14位等效指数调光（8位可编程背光代码），支持环境光传感器（ALS）输入或PWM亮度控制。
• ?集成电荷泵?：提升效率并扩展输入电压范围（2.7V至5.5V）。

?2. 关键特性?

• ?高压驱动?：
  • 驱动两路高压LED串（HVLED1/2），支持16V/24V/32V/40V可编程过压保护（OVP）。
  • 自适应电流调节，最小头电压400mV，确保不同LED串电压下的电流匹配。
• ?低压驱动?：
  • 五路低压电流源（LVLED1-5），可通过I2C配置分组控制，支持独立编程的闪烁模式。
  • 集成1×/2×电荷泵，自动增益切换防止低压LED电流失调。
• ?控制接口?：
  • I2C兼容接口编程所有功能，包括亮度、模式、保护阈值等。
  • PWM输入支持内容自适应亮度控制（CABC）。

?3. 应用场景?

• 智能手机显示屏、键盘及指示灯照明。
• RGB指示灯驱动，支持复杂闪烁模式（如呼吸灯、渐变效果）。

?4. 封装与工作条件?

• ?封装?：20引脚DSBGA（2.04mm×1.78mm），紧凑布局适合空间受限设计。
• ?温度范围?：-40°C至+85°C，内置热关断保护（140°C触发）。

?5. 设计支持?

• 提供典型应用电路图，推荐外部元件（如电感、电容、肖特基二极管型号）。
• 布局指南强调关键节点（如SW引脚、输出电容）的低寄生电感设计，以降低噪声干扰。

?6. 扩展功能?

• ?环境光传感?：支持模拟/PWM传感器输入，128级可编程增益电阻，自动调节亮度至5个预设区域。
• ?故障检测?：LED开路/短路标志，用于生产测试（需手动启用）。

?总结?：LM3533通过高集成度设计简化了多路LED驱动方案，结合灵活的编程接口和高效的电源管理，适用于对空间和能效要求严格的便携式设备照明系统。
