TPS61196 6路400mA WLED驱动器技术文档总结

该TPS61196为液晶电视提供了高度集成的解决方案 背光，每串具有独立的PWM调光功能。此设备是电流模式 升压控制器驱动多达六个WLED串，并串联多个LED。每个字符串都有一个 独立的电流调节器提供 LED 电流，可在 50 mA 至 400 mA 范围内调节，在 ±1.5% 范围内 匹配精度。电流吸收端的最小电压可在 0.3 V 至 1 V 适合不同的 LED 电流设置。该器件的输入电压范围为 8 V 至 30 V。

该器件自动调整升压控制器的输出电压 仅提供具有最大正向压降的 LED 灯串所需的电压，加上 该串的IFB引脚所需的最小电压，从而优化驱动器效率。其 开关频率由外部电阻器在 100 kHz 至 800 kHz 之间进行编程。
*附件：tps61196.pdf

TPS61196支持直接PWM亮度调光。每个字符串都有一个 独立的PWM控制输入。在PWM调光期间，LED电流被打开或关闭 在由外部 PWM 信号决定的频率和占空比下。PWM频率 范围从 90 Hz 到 22 kHz。

该器件集成了过流保护、输出短路保护、ISET 对地短路保护、二极管开路和短路保护、LED 开路和短路保护，以及 过热关断电路。此外，TPS61196还可以检测IFB引脚对地短路 以保护 LED 灯串。该器件还提供可编程输入欠压锁定 阈值和输出过压保护阈值。

该TPS61196有一个内置的线性稳压器，可将输入电压降压到 VDD为内部电路供电的电压。软启动电路是 内部实现，可与外部电容器配合使用，将软启动时间调整为 最小化升压转换器启动期间的浪涌电流。该设备可在 带 PowerPAD 的 28 引脚 HTSSOP 封装。

特性

• 8V至30V输入电压
• 高达 120V 的输出电压
• 100 KHz 至 800 kHz 可编程开关
  频率
• 用于 LED 电压的自适应升压输出
• 六个电流吸收器，200 mA 连续输出，
  每个串 400 mA 脉冲输出
• ±1.5% 的字符串之间电流匹配
• 高精度 PWM 调光分辨率高达
  5000：1
• 输出
  端和每个电流吸收处的可编程过压阈值
• 输入
  端可编程欠压阈值，具有可调迟滞
• 可调节软启动时间，不受调光占空比的影响
• 内置LED开路和LED短路保护
• 内置肖特基二极管开路/短路保护
• 内置 ISET 短路保护
• 内置 IFB 短路保护
• 热关断

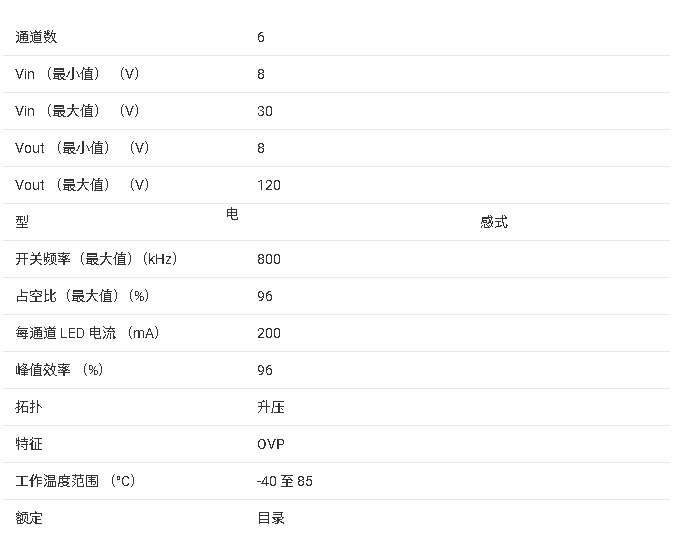

参数

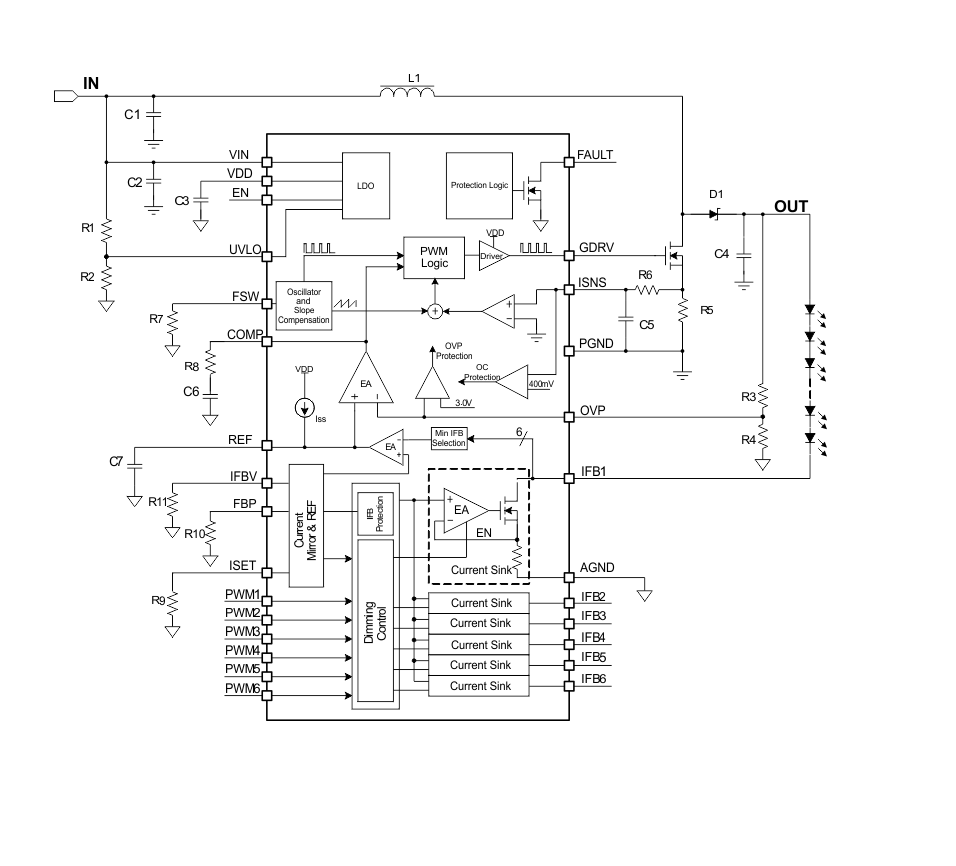

方框图

1. 产品概述

TPS61196是德州仪器(TI)推出的一款高度集成的LCD TV背光驱动解决方案，具有以下核心特性：

• ?输入电压范围?：8V至30V
• ?输出电压能力?：最高可达120V
• ?驱动能力?：6路独立LED串驱动，每路连续输出200mA，脉冲输出400mA
• ?电流匹配精度?：±1.5%的串间电流匹配
• ?PWM调光?：支持高达5000:1的高精度PWM调光分辨率
• ?封装形式?：28引脚HTSSOP带PowerPAD?封装

2. 主要特性

2.1 电气特性

• 可编程开关频率：100kHz至800kHz
• 自适应升压输出，优化LED电压效率
• 每路独立PWM调光控制(90Hz至22kHz)
• 内置线性稳压器，为内部电路供电

2.2 保护功能

• ?LED保护?：开路和短路保护
• ?系统保护?：过压保护(OVP)、欠压锁定(UVLO)
• ?热保护?：热关断功能
• ?其他保护?：ISET短路保护、IFB短路保护、肖特基二极管开路/短路保护

3. 应用领域

• LCD TV背光驱动
• 扫描模式LCD TV背光

4. 功能描述

4.1 电流调节

• 通过ISET引脚电阻设置LED电流(50mA至400mA可调)
• 最小IFB引脚电压可编程(0.3V至1V范围)
• 自动调整升压输出以适应LED正向电压变化

4.2 PWM调光

• 每路独立PWM控制输入
• 调光频率范围：90Hz至22kHz
• 最小导通时间：10μs(200Hz时最小占空比500:1)

4.3 保护机制

• 完整的保护系统包括：
  • 开关电流限制(通过ISNS引脚)
  • LED开路/短路保护
  • IFB过压保护
  • 输出短路保护
  • 热关断(150°C触发，135°C恢复)

5. 典型应用设计

• ?电感选择?：10μH至100μH范围
• ?输出电容?：22μF至220μF电解电容
• ?肖特基二极管?：需满足电流和反向电压要求
• ?外部MOSFET?：需添加3Ω栅极驱动电阻
• ?补偿网络?：通过COMP引脚外接RC网络优化环路稳定性

6. 封装与订购信息

• 封装类型：28引脚HTSSOP(PWP)带PowerPAD?
• 封装尺寸：9.70mm × 4.40mm
• 工作温度范围：-40°C至85°C

该器件提供了LCD TV背光驱动所需的全部功能，具有高效率、高精度和多路独立控制的优势，同时集成了全面的保护功能确保系统可靠性。
