带有采样速率8kHz~96kHz的立体声A/D转换器-MS5358

立体声A/D转换器的工作原理基于逐次逼近式和双通道同步采样技术，将左右声道的模拟信号转换为数字信号。

以下是其核心工作原理：

采样与保持：首先通过 采样保持电路 对左右声道模拟信号进行定时采样，并保持电压稳定。采样率需满足 Nyquist定理 （≥信号较高频率的2倍），确保转换后数字信号能准确还原原始模拟信号。

立体声处理：采用双通道同步采样技术，分别处理左右声道信号。每个通道独立完成采样、保持、量化和编码步骤，最终生成左右声道的数字信号。

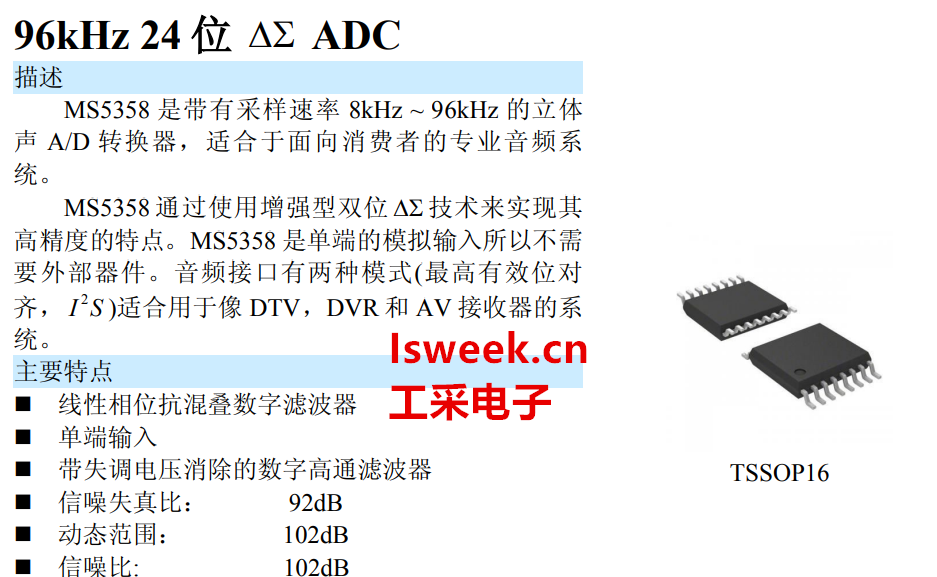

立体声A/D转换器-MS5358

工采电子代理的MS5358是带有采样速率8kHz~96kHz的立体声A/D转换器，适合于面向消费者的专业音频系统。

MS5358通过使用增强型双位技术来实现其高精度的特点。MS5358是单端的模拟输入所以不需要外部器件。音频接口有两种模式(有效位对齐，IS2)适合用于像DTV，DVR和AV接收器的系统。

从机模式下需要MCLK，SCLK和LRCK(fs)时钟，LRCK时钟的输入必须与MCLK时钟同步，但是相位不是其关键因素。表一显示了典型的采样频率和系统时钟频率的关系。表二显示了MCLK，SCLK和通过CKS2-0引脚来控制的主从机模式。

ADC有一个数字高通滤波器来消除直流失调。高通滤波器的截止点是1.0Hz(@fs= 48kHz)并且随着其采样频率(fs)而扩展。

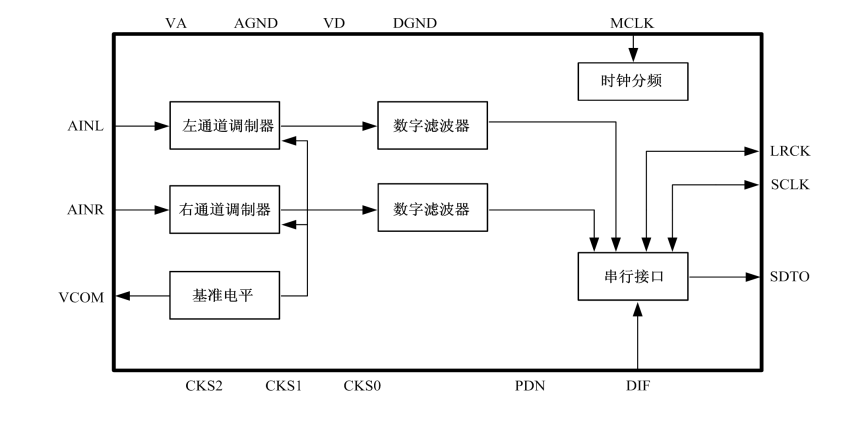

内部框图：

内部框图

ADC芯片 - MS5358的特性：

线性相位抗混叠数字滤波器

单端输入

带失调电压消除的数字高通滤波器

信噪失真比：92dB

动态范围：102dB

信噪比: 102dB

采样速率8kHZ到96kHz

主时钟：256fs/384fs/512fs/768fs (8kHz ~ 48kHz)

256fs/384fs (48kHz ~ 96kHz)

输入电平：CMOS

主机/从机模式

音频接口：24位有效位对齐/ I2S

电源：4.5 ~ 5.5V模拟，2.7 ~ 3.6V数字

温度范围：-20 ~ 85℃

TSSOP16封装

在国产ADC芯片领域，瑞盟科技便是国产品牌中的佼佼者。了解更多关于瑞盟科技国产ADC芯片的技术应用，联系ISweek工采网“在线客服”获取产品PDF、技术支持和DEMO板、可申请样片。
