Texas Instruments DAC63004WCSP-EVM评估模块是一个用于评估采用晶圆芯片级封装 (WCSP) 的DAC63004W和DAC53004W的性能的平台。DAC63004是商用超低功耗、缓冲电压、电流输出数模转换器 (DAC)，有各种配置可供选择。此外，还有一个可选电路，用于评估DAC63004W或DAC53004W作为可变电流源，输出电流高达200mA。

数据手册：*附件：Texas Instruments DAC63004WCSP-EVM评估模块数据手册.pdf

TI DAC63004WCSP-EVM评估模块提供一个GUI，用于评估DAC63004W或DAC53004W的性能和应用。DAC63004WCSP-EVM提供一个板载控制器，可直接连接到计算机，与图形用户界面一起使用。

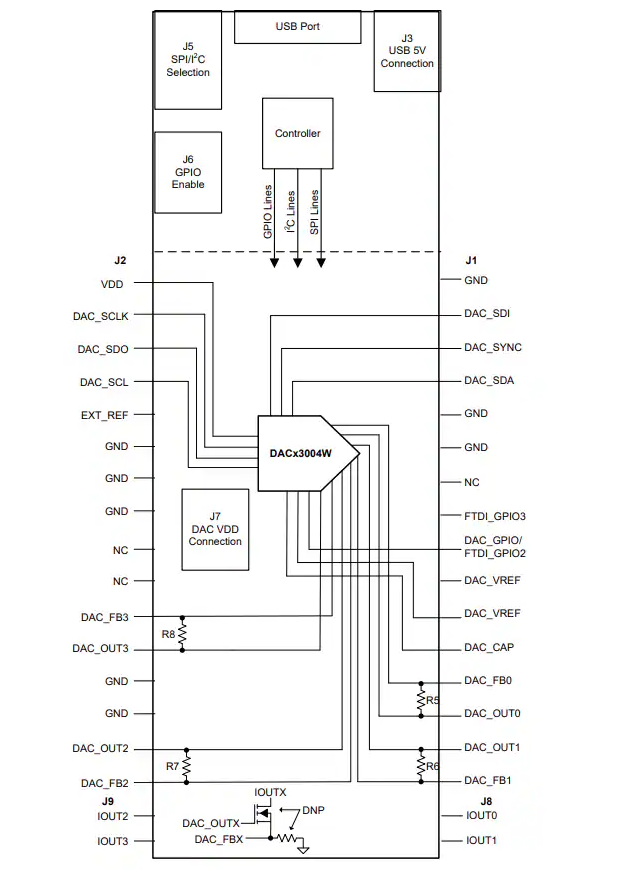

硬件简化示意图

DAC63004WCSP-EVM评估模块技术解析与应用指南

一、产品概述

DAC63004WCSP-EVM是德州仪器(TI)推出的一款多功能数字模拟转换器(DAC)评估模块，用于评估DAC63004W和DAC53004W系列智能DAC的性能。该评估板具有以下核心特点：

• ?多器件兼容?：支持DAC63004W(12位)、DAC53004W(10位)、DAC63204W、DAC53204W和DAC63202W等多款DAC器件
• ?双输出模式?：支持电压输出和电流输出两种工作模式
• ?智能功能?：集成多功能GPIO、函数发生器和非易失性存储器(NVM)
• ?接口自动检测?：可自动识别I2C、SPI和PMBus通信接口

二、硬件架构解析

1. 核心电路设计

评估板采用三层架构设计：

1. ?主控层?：FTDI422HQ USB转SPI/I2C桥接芯片
2. ?电平转换层?：TXU0304BQA和TCA9406DCTR电平转换器
3. ?DAC层?：DACx3004W系列DAC芯片

?关键接口?：

• J1/J2：16引脚接口提供所有DAC引脚访问
• J8/J9：电流输出连接器(需选配元件)
• USB Micro-B接口：供电与通信

2. 电源管理系统

评估板集成完善的电源方案：

• ?主电源?：5V USB供电(4.5-60V宽输入范围)
• ?辅助电源?：
  • 3.3V/80mA线性稳压器(AVDD)
  • 数字核心稳压器(DVDD)
  • 13V栅极驱动稳压器(GVDD)

3. 可选电流源电路

评估板预留了高电流输出电路设计：

• 采用CSD13380F3 FemtoFET MOSFET
• 典型3Ω RSET电阻配置
• 支持高达200mA输出电流(0.6V DAC输出时)
• 4mm×4mm紧凑布局设计

三、软件功能详解

1. 图形用户界面(GUI)

评估软件提供直观的配置界面：

• ?高等级配置页面?：
  • 基础DAC配置(输出范围、参考源选择)
  • 边界测试功能
  • 函数发生器(三角波、锯齿波、方波等)
• ?低等级配置页面?：
  • 寄存器级访问
  • 配置保存与加载功能

2. 核心功能特性

1. ?输出配置?：
   • 可编程输出范围
   • Hi-Z断电模式
   • 强制感应选项
2. ?高级功能?：
   • 可编程比较器功能
   • 电流吸收能力
   • 自校准功能
3. ?保护机制?：
   • 过热保护
   • 短路保护
   • 欠压锁定

四、典型应用场景

1. ?工业控制系统?：
   • 可编程电压/电流源
   • 过程控制信号生成
2. ?测试测量设备?：
   • 自动化测试系统激励源
   • 传感器模拟
3. ?通信设备?：
   • 偏置电压控制
   • AGC环路控制
4. ?消费电子?：
   • 音视频信号处理
   • 背光控制

五、开发注意事项

1. PCB布局建议

• 保持SW节点面积最小化
• 功率路径使用至少2oz铜厚
• 电流检测电阻靠近器件放置
• 输入输出电容就近布局

2. 热管理

• 芯片工作结温范围：-40°C至125°C
• 高温保护阈值：
  • 125°C开始限流
  • 150°C完全关断
• 建议工作环境温度<55°C

3. ESD防护

• 操作时使用防静电手腕带
• 存储时置于防静电袋中
• 避免直接触摸芯片引脚
