数明半导体推出SiLM22xx系列半桥门极驱动器

新 品 发 布

数明半导体即将推出 SiLM2234、SiLM2206 和 SiLM2207 三款 600V、290mA/600mA 半桥门极驱动换新系列产品。

该系列产品内部集成自举二极管，可稳定可靠地驱动高压、高功率 MOSFET 和 IGBT 器件;具备强大的抗负向瞬态电压和 dV/dt 干扰能力，确保在复杂工况下稳定运行;逻辑输入与标准 CMOS 或者 LSTTL 输出兼容，且逻辑电压低至 3.3V，方便与各类控制芯片连接。其输出驱动器的高脉冲电流缓冲级专为最小化驱动器、避免交叉导通而设计，浮动通道能够驱动高边配置中工作电压高达 600V 的 N 沟道功率 MOSFET 或 IGBT。

在工业电机控制、开关电源等领域，该系列产品优势显著。新品提供 SOP8 和 SOP14 封装，并设有不同 UVLO 欠压保护值，可满足多样场景需求。其应用领域广泛，涵盖家电压缩机设备、电机拖动设备和工具、工业风机和传动设备、半桥和全桥变换器等。

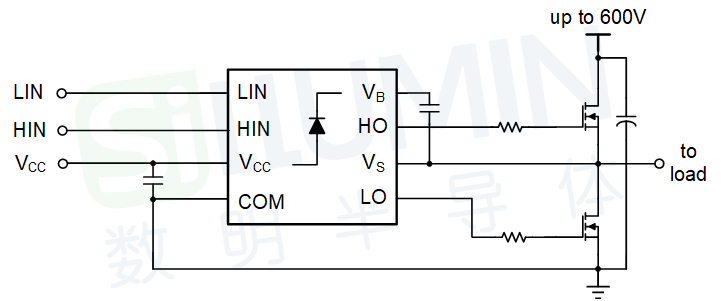

图1. SiLM2234，SiLM2206，SiLM2207典型应用框图

产品特性

SiLM22xx系列 600V 290mA/600mA半桥门极驱动器

01电压支持

? 支持最高600V的母线电压

? 支持最高22V的VCC工作电压范围，可靠有效驱动MOSFET

? 输入引脚电压支持最低至-6V

02集成与功能

? 集成自举二极管

? 具有欠压闭锁功能

03逻辑与电流

? 输入同相位逻辑

? 提供290mA拉电流和600mA灌电流

04延迟特性

? 传播延迟时间: 开通200ns，关断200ns，支持更高的开关频率

? 高低边匹配延时：60ns

05封装选项

? 封装: SOP8，SOP14

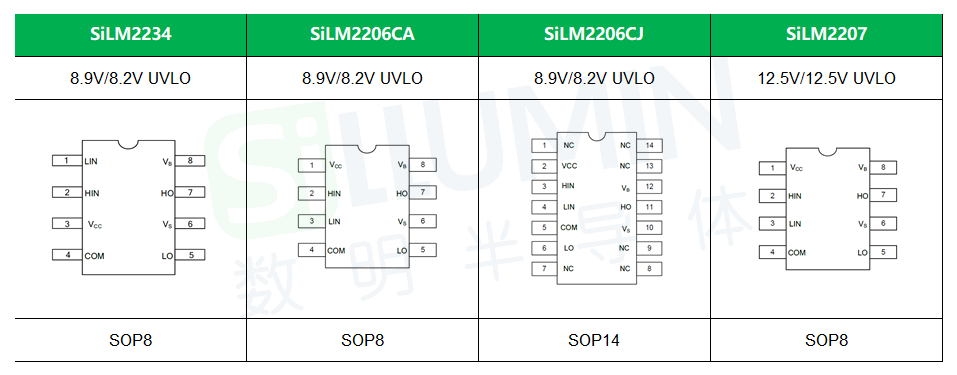

产品选型

SiLM22xx系列 600V 290mA/600mA半桥门极驱动器
