该TPS61158具有 30V 额定值集成开关 FET 和功率二极管，是一款升压转换器串联驱动 LED。升压转换器以 750kHz 固定开关频率运行，以降低输出纹波，提高转换效率，并允许使用小型外部组件。

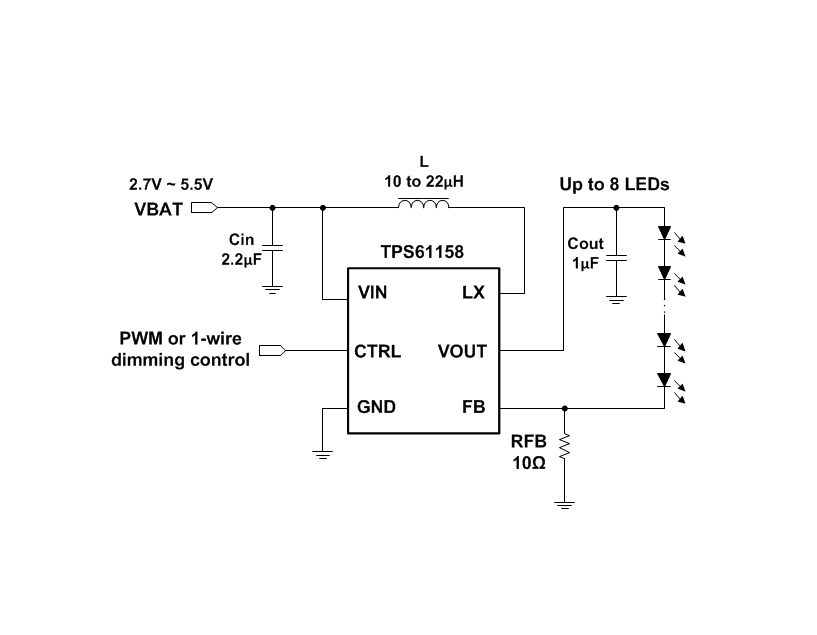

默认的白光 LED 电流由外部传感器电阻 RFB 设置，并且反馈电压调节至 200 mV，如典型应用所示。在作过程中，可以使用1 线数字接口（EasyScale? 协议）通过 CTRL 引脚。或者，可以将脉宽调制（PWM）信号施加到CTRL 引脚，占空比通过该引脚确定反馈参考电压。在数字或 PWM 模式下，TPS61158不会突发 LED 电流;因此，它不会产生声音输出电容器上的噪声。为了获得最大程度的保护，该器件具有集成的开放式 LED保护，可禁用 TPS61158 以防止输出电压超过器件LED 开路条件下的绝对最大额定电压。
*附件：tps61158.pdf

特性

2.7V至5.5V输入电压范围
28V LED 开路保护（最多 8 个 LED）
集成 0.6A、30V 内部开关 FET 和
功率二极管
750kHz开关频率
灵活的数字和PWM亮度控制
- 1-Wire控制接口（EasyScale?）
- PWM调光控制接口
高达 100：1 的 PWM 调光比
集成环路补偿
内置软启动
内置 WLED 开路保护
热关断

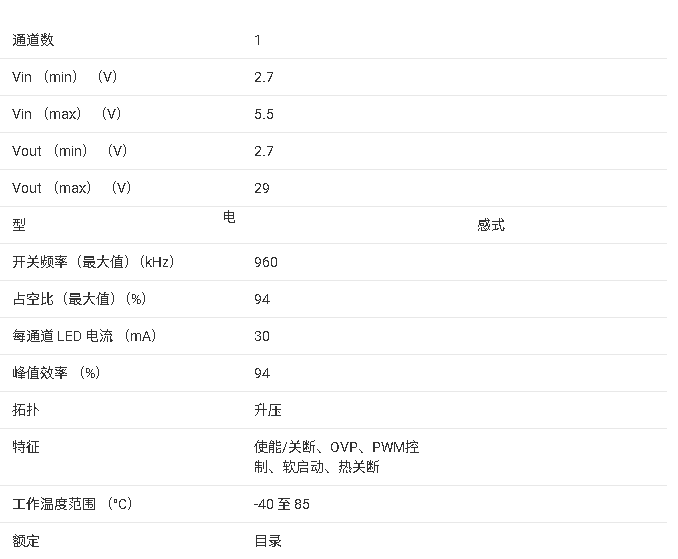

参数

方框图

?1. 产品概述?
TPS61158是德州仪器（TI）推出的高效升压转换器，专为串联LED驱动设计，集成功率二极管和30V/0.6A开关FET。主要特性包括：

?输入电压范围?：2.7V至5.5V
?输出电压?：支持最高28V开路LED保护（最多驱动8颗LED）
?控制模式?：支持PWM调光和1-Wire数字调光（EasyScale协议）
?集成保护?：过温保护、LED开路保护、软启动功能
?封装?：6引脚WSON（2mm×2mm）

?2. 关键特性?

?高效转换?：750kHz固定开关频率，降低输出纹波，效率可达90%（典型值）。
?调光控制?：
- ?PWM调光?：支持20kHz-100kHz频率，最小1%占空比。
- ?数字调光?：通过EasyScale协议实现32级亮度调节。
?保护机制?：
- 热关断（160°C触发，15°C滞后）。
- LED开路时自动关闭输出（OVP阈值28.2V）。

?3. 典型应用?

?应用场景?：智能手机、便携媒体设备、GPS接收机、小型LCD背光。
?电路设计?：
- ?电感选择?：推荐10μH-22μH，需考虑饱和电流（如Coilcraft LPS3015系列）。
- ?电容配置?：输入电容2.2μF，输出电容1μF（低ESR陶瓷电容优先）。
- ?电流设置?：通过外部电阻RFB调节，公式为RFB = VFB/ILED（VFB=200mV）。
