TLV761 18V/1A固定输出线性稳压器技术解析与应用指南
Texas Instruments TLV761线性稳压器改进了传统x1117稳压器（TLV1117或LM1117）的功能，具有更严格的输出精度和低静态电流 (I Q )。此系列稳压器与其他固定SOT-223稳压器引脚对引脚兼容。TLV761稳压器的输入电压范围为2.5V至16V，输出电压范围为0.8V至13V，可支持各种应用。该稳压器适用于电机驱动器、智能电表、电器、家庭影院和楼宇安全系统。
数据手册：*附件：Texas Instruments TLV761线性稳压器数据手册.pdf
TLV761的宽带宽PSRR性能通常在1kHz时大于60dB，在1MHz时大于40dB，因此有助于减小上游直流/直流转换器的开关频率，并最大限度地减少后置稳压器滤波。此外，TLV761稳压器还具有内部软启动功能，可降低启动期间的浪涌电流，从而最大限度地减少输入电容，有助于节省设计空间和成本。TLV761具有折返电流限制，可在高负载电流故障或短路事件期间限制器件的功率耗散。
特性
- 与采用特定封装的行业标准LM1117和TLV1117（x1117）器件引脚对引脚兼容
- 输入电压范围 (V
IN)：2.5V至16V - 输出电压范围 (V
OUT)：- 0.8V至13V（固定值，步进为100mV）
- 输出电流高达1 A
- 低静态电流 (I
Q)：- 60?A（典型值，关断时约为1.5?A）
- 整个负载、线路和温度范围内的精度：1%
- 高PSRR：1kHz频率下为60dB，1MHz频率下为40dB
- 内部软启动时间：500?s（典型值）
- 折返电流限制和热保护
- 稳定，搭配1?F陶瓷输出电容
- 温度范围：-40°C至+125°C
- 引脚、6.50mm × 3.50mm SOT-223封装

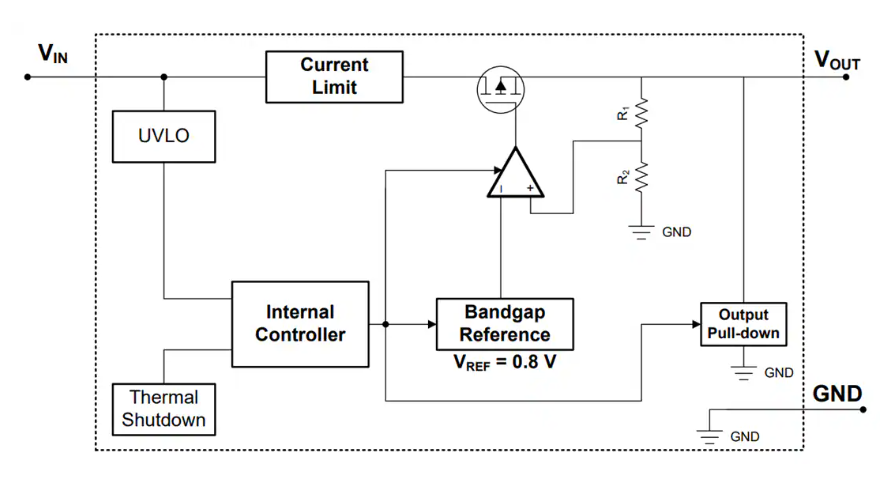

功能框图
TLV761 18V/1A固定输出线性稳压器技术解析与应用指南
一、产品概述
TLV761是德州仪器(TI)推出的一款18V输入、1A输出的固定输出线性稳压器，采用先进的CMOS工艺设计，具有低静态电流和高PSRR特性。该器件与行业标准的LM1117和TLV1117(x1117系列)器件在选定的封装中引脚兼容，为传统1117系列提供了性能升级方案。
?核心优势特性?：
- ?宽输入电压范围?：2.5V至18V(绝对最大值20V)
- ?精密输出电压?：固定输出选项从0.8V至13V(100mV步进)，±1%输出精度
- ?高效能设计?：静态电流仅60μA(典型值)，关断时降至1.5μA
- ?优异噪声抑制?：1kHz时PSRR达60dB，1MHz时仍保持40dB
- ?多重保护机制?：折返电流限制和热关断保护
- ?小型化封装?：提供SOT-223(4引脚)和TO-252(3引脚)两种工业标准封装
二、关键电气特性
1. 绝对最大额定值
| 参数 | 最小值 | 最大值 | 单位 |
|---|---|---|---|
| 输入电压(VIN) | -0.3 | 20 | V |
| 输出电压(VOUT) | -0.3 | VIN+0.3 | V |
| 工作结温(TJ) | -40 | 125 | °C |
2. 推荐工作条件
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 输入电压 | 全范围 | 2.5 | - | 18 | V |
| 输出电流 | VIN≥3V | - | - | 1 | A |
| 输出电容 | 稳定性要求 | 1 | 2.2 | - | μF |
| 工作温度 | - | -40 | - | 125 | °C |
三、架构与功能特性
1. 内部结构框图
TLV761采用标准LDO架构，包含：
2. 关键功能说明
?折返电流限制?：
采用混合式砖墙-折返方案，当输出电压高于VFOLDBACK(典型为50%VOUT)时表现为砖墙限流；当输出电压低于VFOLDBACK时转为折返限流。短路时提供150-350mA的保持电流。
?热管理?：
- 热关断阈值：180°C(典型)
- 热复位阈值：160°C(典型)
- 热阻参数：
- SOT-223封装：θJA=95.4°C/W
- TO-252封装：θJA=67.2°C/W
?软启动特性?：
内置500μs(典型)软启动电路，有效抑制启动冲击电流，减少对输入电容的需求。
四、行业应用场景
1. 家电控制系统
- 优势：满足家电待机功耗要求
- 典型配置：12V转5V/3.3V电源轨
2. 工业电机驱动
- 优势：宽输入电压适应电机噪声环境
- 典型配置：24V转15V控制电路供电
3. 智能电表
4. HVAC系统
- 优势：-40°C至+125°C宽温工作
- 典型配置：18V转12V风扇驱动
五、选型替换指南
1. 与x1117系列对比优势
| 参数 | TLV761 | 传统x1117 |
|---|---|---|
| 静态电流 | 60μA | 5mA |
| 输入范围 | 2.5-18V | 4.75-15V |
| 输出精度 | ±1% | ±2% |
| PSRR(1kHz) | 60dB | 45dB |
2. 型号命名规则
TLV761[ab][xxx][y]
- ab: 输出电压十六进制编码(如33表示3.3V)
- xxx: 封装标识
- y: 包装数量标识
六、故障排查指南
1. 常见问题分析
?问题1：输出电压不稳?
- 检查输入电压是否高于VOUT+VDO
- 验证输出电容是否符合要求
- 测量负载电流是否超过限制
?问题2：器件过热?
- 计算实际功耗PD=(VIN-VOUT)×IOUT
- 检查PCB散热设计
- 考虑改用TO-252封装
?问题3：启动失败?
- 检查UVLO阈值(典型2.4V上升/1.9V下降)
- 确认输入电压上升速率足够
- 评估输出电容是否过大导致软启动失败
-
