理想二极管+雷卯TVS：过抛负载P5A测试，功耗降97%

一.优点：

1、极低功耗：导通压降仅10-20mV，20A 电流下功耗降至 0.4W（较肖特基二极管降低 97%），无需额外散热片；

2、瞬时响应：反向电流检测响应时间< 1μs，彻底消除反向恢复浪涌，避免对后端芯片的冲击；

3、宽域兼容：部分型号反向耐压可达-65V，覆盖 12V 汽车蓄电池反接（-12V）、24V 工业电源波动等极端场景。

二.目前理想二极管中主流的专用控制器型号及适合场景

1、TI LM74700：65V 耐压，集成过温保护，适合汽车电子电源冗余设计

LM5050-1：75V 耐压，低静态电流（7μA），适用于电池供电的便携式设备；

2、荣湃Pai8150x/Pai8151x 系列：支持背靠背FET 架构、电池反向保护及电源路径冗余，适用于新能源汽车低压系统。

3、美信MX16171：1-50V 宽输入，支持并联扩展电流，工业控制冗余电源首选；

4、芯洲科技SCT53600Q：±65V 耐压，AEC-Q101 认证，车载 ECU、BMS 系统核心防护器件。

三.传统二极管pk 理想二极管

如下表：

四.雷卯TVS+理想二极管12V/24V直流电源浪涌保护方案

“双重屏障” 防护逻辑：理想二极管与TVS 的协同需满足 “时间+能量” 双维度配合：

理想二极管：负责反向电流阻断（如荣湃的Pai8151系列在0.75μS内关断）和持续过流保护（如芯洲SCT53600Q 支持 50A 过载 10ms）；

雷卯TVS：承担正向浪涌能量泄放（响应时间< 1ns）和电压钳位（雷卯TVS二极管将瞬态电压限制在理想二极管耐压范围内）

12V汽车电子方案（满足 ISO 7637-2 测试）

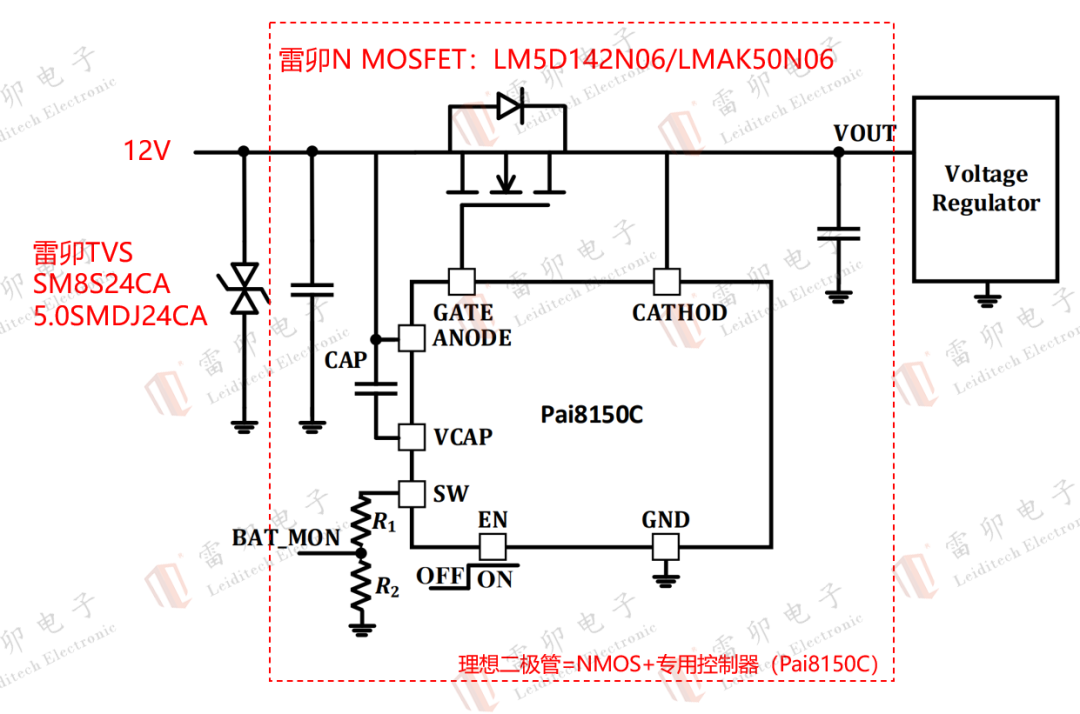

核心器件：

理想二极管专用控制器：荣湃Pai8150C（-55V至80V耐压，AEC-Q100认证）；

TVS：雷卯 SM8S24CA（24V VRWM，38.9V VC，6600W 峰值功率，AEC-Q101 认证）。

参数匹配逻辑：

VRWM=24V（1.2×12V 系统电压），确保正常工作时 TVS 无漏流；

VC=38.9V（

峰值电流IPP=170A（>ISO 7637-2 脉冲 5A 的 100A 需求）。

实测表现：雷卯EMC团队在雷卯实验室环境下验证：

脉冲5A 测试（100V 输入，1Ω 源阻抗，300ms）：钳位电压稳定在38.5V；

反接测试（-12V 持续 1min）：Pai8150C快速关断，后端电路零损伤。

24V工业控制浪涌防护方案（满足 IEC 61000-4-5 等级 3）

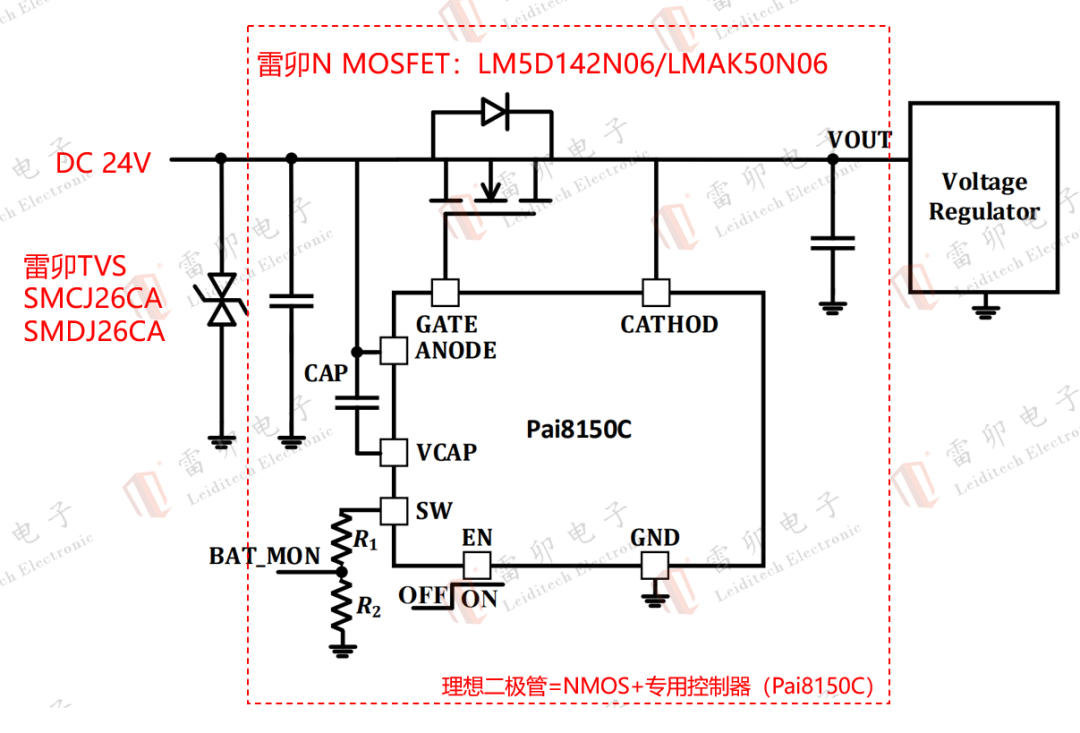

核心器件：

理想二极管：荣湃Pai8150C（-55V至80V耐压）；

TVS：雷卯 SMDJ26CA（26V VRWM，42V VC，3000W 峰值功率）。

参数匹配逻辑：

VRWM=26V（1.08×24V 系统电压），适配工业电源波动范围；

VC=42V（

冗余设计可配合雷卯GDT（2R090-5S）组成两级防护，GDT 泄放 80% 浪涌电流（>2kA）。

实测表现：2kV 浪涌测试（8/20μs 波形）：系统压降≤5V，后端PLC无复位；

电动汽车12V辅助电池充电控制与浪涌综合防护方案

电动汽车12V辅助电池需解决 3 个问题：

1、充电时可控通断（充满自动关断，避免反向放电）；

2、动阶段双向供电（12V电池给高压侧电容预充电）；

3、防护两类浪涌：

电压浪涌（雷击、电源尖峰，损伤电路）；

电流浪涌（启动时电容充电的大电流，冲击MOSFET）。

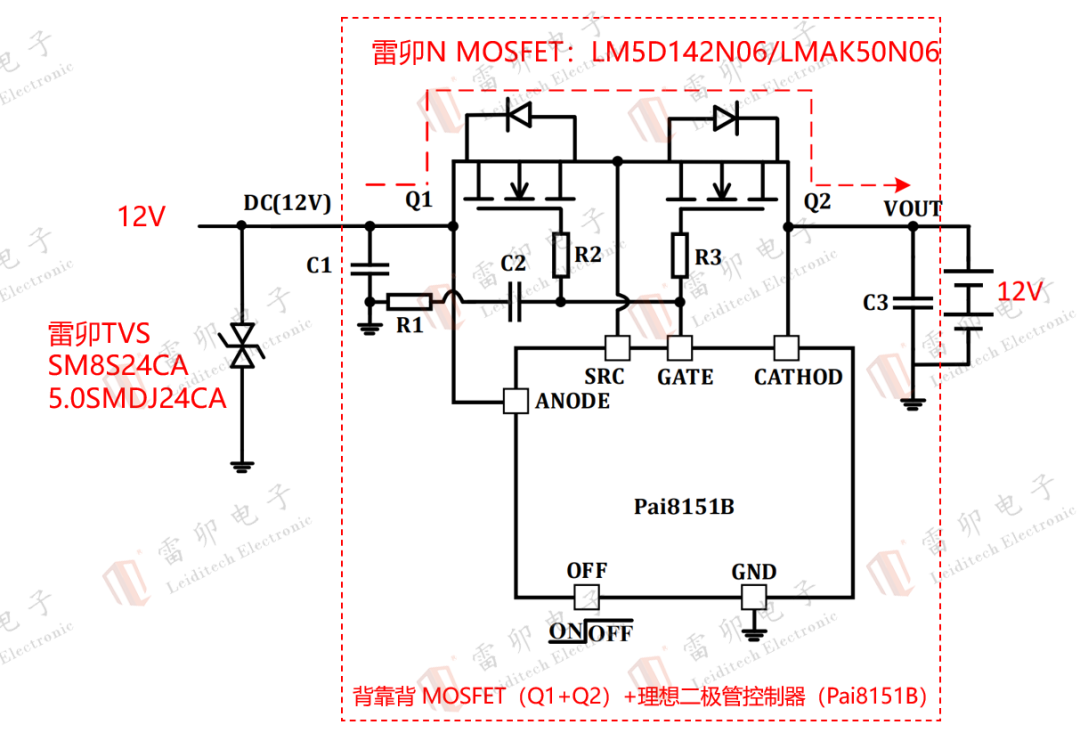

上海雷卯方案架构：

前级TVS：钳位瞬态过压，雷卯采用SM8S24CA，满足 ISO 7637-2 测试；

背靠背MOSFET（Q1+Q2）：配合控制器实现充电路径开关+ 双向导通；

充电路径通:EN 信号低→Q1、Q2 导通→DC/DC 给电池充电；

充电路径断:电池充满→EN信号高→Q1、Q2关断→切断电路，防反向放电。

控制器阴极（CATHODE）引脚悬空→允许能量反向流动（比如 12V 电池给高压侧电容预充电）。

理想二极管控制器：驱动MOSFET，内置软启动逻辑（通过外接 RC 网络缓启动）。

雷卯通过TVS+理想二极管的科学搭配，不仅能解决传统二极管的功耗与可靠性痛点，更能构建符合国际标准的浪涌防护体系。
