TPS61169 38V 大电流升压 WLED 驱动器技术手册

TPS61169 具有 40V 额定值集成开关 FET，是一款串联驱动 LED 的升压转换器。升压转换器具有一个 40V、1.8A 的内部 MOSFET，最小电流限制为 1.2A;因此，它可以驱动单个或并联的 LED 灯串，用于小型到大型面板背光。默认白光LED电流由外部传感器电阻RSET设置，反馈电压调节至204mV，如简化原理图所示。在作过程中，可以使用施加到CTRL引脚的脉宽调制（PWM）信号来控制LED电流，占空比通过该信号确定反馈参考电压。TPS61169不会突发 LED 电流;因此，它不会在输出电容器上产生可听噪声。为了获得最大程度的保护，该器件具有集成的开路 LED 保护功能，可禁用 TPS61169，以防止输出电压在 LED 开路条件下超过器件的绝对最大额定电压。

该TPS61169采用节省空间的 5 引脚 SC70 封装。
*附件：tps61169.pdf

特性

• 2.7V 至 5.5V 输入电压
• 集成 40V、1.8A MOSFET
• 驱动高达 38V 的 LED 灯串
• 1.2A 最小开关电流限制
• 1.2MHz开关频率
• 204mV 基准电压
• 内部补偿
• PWM亮度控制
• LED 保护开路
• 欠压保护
• 内置软启动
• 热关断
• 效率高达 90%

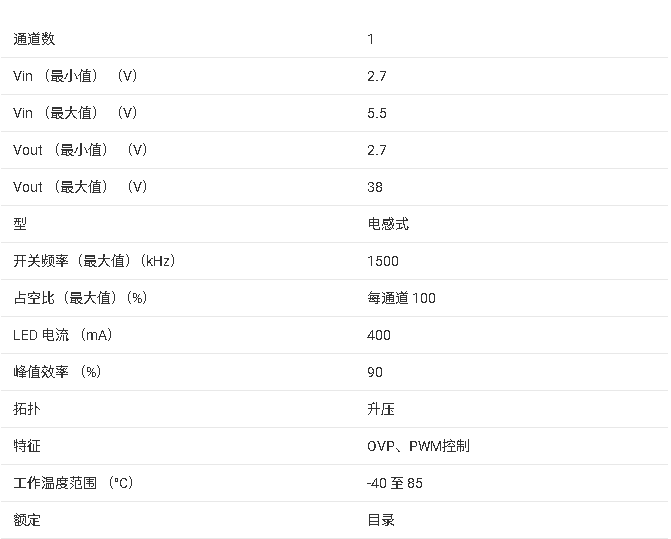

参数

?1. 产品概述?
TPS61169是德州仪器（TI）推出的一款高效升压转换器，专为驱动串联LED设计，主要特点包括：

• ?输入电压范围?：2.7V至5.5V
• ?输出能力?：集成40V/1.8A MOSFET，支持最高38V LED串电压
• ?关键特性?：1.2MHz开关频率、204mV反馈参考电压、PWM调光控制、开环LED保护、热关断等
• ?封装?：5引脚SC70（尺寸2.00mm × 1.25mm）

?2. 核心功能?

• ?驱动能力?：支持单路或多路并联LED串，适用于中小型面板背光。
• ?调光控制?：通过CTRL引脚接收PWM信号实现亮度调节，调光频率建议5kHz–100kHz。
• ?保护机制?：
  • ?开环保护?：监测SW/FB电压，异常时关闭输出。
  • ?热折返?：结温超100°C时降低电流限制，160°C触发关断。
  • ?欠压锁定?：输入电压低于2V时禁用设备。

?3. 典型应用?

• ?场景?：智能手机/平板背光、便携设备（GPS、医疗设备）、家电显示等。
• ?设计示例?：
  • 输入3.6V，驱动10颗串联LED，电流20mA。
  • 关键元件：4.7μH电感、1μF输出电容、10.2Ω电流检测电阻。

?4. 电气参数?

• ?效率?：最高90%（典型值），随调光占空比变化（见图7-2至7-5）。
• ?电流限制?：1.2A（最小值），1.8A（典型值），随温度变化（见图5-2）。

?5. 设计要点?

• ?布局建议?：
  • 输入电容靠近VIN/GND以降低纹波。
  • SW引脚走线短而宽，减少高频干扰。
• ?热管理?：需计算允许功耗（PD=(TJ-TA)/RθJA），避免结温超限。

?6. 文档结构?
涵盖特性、引脚定义、电气规格、典型电路、热性能及封装信息，附有多组测试曲线（如效率、开关波形等）。

?注?：完整设计需参考文档中的公式（如电感峰值电流计算、RSET取值）及厂商推荐元件列表（如电感型号LPS4018-472ML）。
