TPS61177 用于笔记本电脑和平板电脑显示器的 WLED 驱动程序技术手册

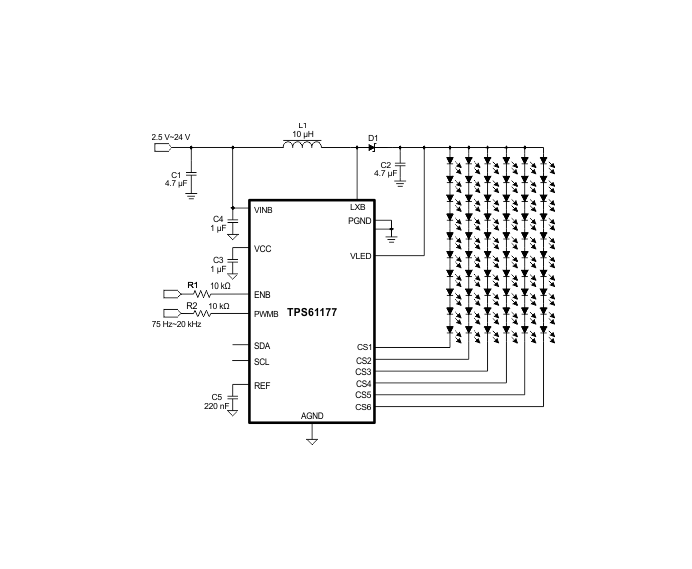

TPS61177 IC 为笔记本电脑 LCD 背光提供高度集成的 WLED 驱动器解决方案。该器件具有内置的高效升压稳压器，集成了 1.8A /40V 功率 MOSFET。六个电流吸收稳压器提供高精度电流调节和匹配。该设备总共可以支持多达 72 个 WLED。此外，升压输出会自动将其电压调整为 WLED 正向电压，以优化效率。
*附件：tps61177.pdf

TPS61177支持模拟调光、模拟/PWM调光和直接PWM调光方式。在模拟调光模式下，每个CS电流根据PWMB引脚上的占空比信息线性变化。在模拟和PWM混合调光模式下，输入PWM占空比信息被转换为模拟信号，以在25%至100%亮度区域内线性控制WLED电流。该器件还允许在模拟电流降至 25% 时添加 PWM 调光。低于 25%，模拟信号将转换为 PWM 占空比信息，以控制 WLED 电流的开/关，并将 WLED 电流平均低至 1%。添加PWM调光的频率与PWMB引脚上的输入PWM频率相同。虽然该TPS61177还支持直接PWM调光方法，但在直接PWM调光模式下，WLED电流与输入PWM信号同步打开/关闭。

特性

• 2.5V至24V输入电压范围
• 39 V 最大输出电压
• 集成 1.8 A /40 V MOSFET
• 450 kHz 至 1.2 MHz 可编程开关频率
• WLED电压的自适应升压输出
• 100Hz至25kHz宽输入PWM调光频率范围
• 1% 最小调光占空比
• 小型外部元件
• 集成环路补偿
• 六个电流吸收器，最大电流为 30mA
• 1%（典型值）电流匹配
• 输入PWM毛刺滤波器
• PWM亮度接口控制
• 三种可选调光方式，包括直接PWM调光、模拟调光和模拟/PWM混合调光
• 内置 WLED 开路保护
• 热关断
• 20引脚3.5mm×3.5mm×0.9mm QFN封装

参数

方框图

1. ?基本信息?

• 器件型号：TPS61177RGRR/TPS61177RGRR.A
• 封装类型：20引脚VQFN (RGR)封装
• 工作温度：-40°C至85°C
• 符合RoHS标准，MSL等级为Level-2（260°C峰值回流焊）

2. ?封装规格?

• 封装尺寸：3.5mm x 3.5mm，0.5mm引脚间距
• 卷带包装规格：
  • 每卷3000片
  • 卷盘直径330mm，宽度12.4mm
  • 载带腔体尺寸：3.75mm x 3.75mm x 1.15mm

3. ?包装信息?

• 卷带盒尺寸：552mm x 346mm x 36mm
• 管装规格：长度381.5mm，宽度5mm，高度2250μm

4. ?技术说明?

• 包含详细的封装外形图、PCB布局示例和钢网设计建议
• 强调热焊盘必须焊接以实现热性能和机械性能
• 提供激光切割钢网开孔的设计建议（81%的焊膏覆盖率）
