Texas Instruments TPS3435/TPS3435-Q1 Nano IQ 精确超时看门狗定时器是一款250nA（典型值）超低功耗器件，具有可编程超时看门狗定时器。该看门狗定时器可在出厂时编程，也可使用外部电容器由用户编程，其值可通过逻辑引脚组合进行更改。TPS3435/TPS3435-Q1定时器是一款高精度超时看门狗定时器，具有多种功能，适用于各种应用。该定时器采用小型6引脚WSON和8引脚SOT23封装。TPS3435/TPS3435-Q1定时器的工作温度范围为-40°C至125°C。这款超时看门狗定时器非常适合机器人伺服驱动器、混合模块信号、HVAC 控制器、电表、输液泵和手术设备。

数据手册：

特性

出厂编程或用户可编程的看门狗超时：
- ±10%精确计时器（最大值）
- 出厂编程：1毫秒至100秒
出厂编程或用户可编程的复位延迟：
- ±10%精确计时器（最大值）
- 2毫秒至10秒工厂编程选择
1.04V至6.0V VDD 输入电压范围
IDD = 250nA（典型值）超低电源电流
开漏、推挽低电平有效输出
符合RoHS指令和REACH标准
各种可编程选项：
- 看门狗启用/禁用
- 看门狗启动延迟：无延迟至10秒
- 动态计时器扩展：1X至256X
- 锁存输出选项
M?R?功能支持
符合AEC-Q100认证，具有以下结果：
- 设备温度等级1级：-40°C至125°C环境工作温度范围

框图

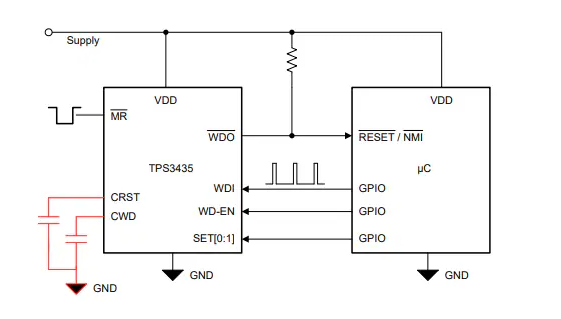

应用示意图

TPS3435 Nano IQ精密超时看门狗定时器技术解析与应用指南

一、产品概述

TPS3435是德州仪器(TI)推出的超低功耗精密看门狗定时器，具有业界领先的250nA典型工作电流和±10%的高精度定时特性。该器件提供工厂编程和用户可编程两种配置方式，支持1ms至100s的宽范围超时设置，适用于需要高可靠性监控的各类嵌入式系统。

?核心特性?：

?超低功耗?：典型工作电流仅250nA
?宽电压范围?：1.04V至6V工作电压
?高精度定时?：全温度范围内±10%精度
?灵活配置?：支持电容编程和固定时间选项
?多重保护?：提供手动复位和看门狗故障检测
?小型封装?：6引脚WSON和8引脚SOT-23选项

二、关键电气参数

1. 绝对最大额定值

? 供电电压(VDD) ?：-0.3V至6.5V
?输入引脚电压?：-0.3V至(VDD+0.3V)
?工作温度范围?：-40°C至+125°C
?存储温度范围?：-65°C至+150°C

2. 推荐工作条件

?VDD范围?：1.04V至6V
?CRST电容范围?：1.5nF至1800nF
?CWD电容范围?：1.5nF至1000nF

3. 典型性能

?定时精度?：全温度范围±10%(tWD≥10ms)
?输出驱动能力?：
- 1.5V供电时500μA sink电流
- 3.3V供电时2mA sink电流
?ESD保护?：HBM 2000V，CDM 750V

三、功能描述

1. 看门狗定时器工作原理

TPS3435通过监测WDI引脚的下降沿来判断系统是否正常工作。如果在设定的超时周期(tWD)内未检测到有效脉冲，WDO输出将被触发。定时周期可通过以下方式设置：

?电容编程模式?：
tWD(秒) = 4.95×10? × CCWD(法拉)
需使用COG/X5R/X7R类型陶瓷电容

?固定时间模式?：
提供1ms至100s共13种标准选项，通过器件型号后缀选择

2. 工作模式控制

?使能/禁用控制?：
- 通过WD-EN引脚(配置C)或SET[1:0]=0b'01(配置B)
- 禁用状态下忽略WDI信号
? 启动延时(tSD) ?：
- 提供0至10s的可配置启动窗口
- 允许MCU完成初始化后再启用监控

3. 输出配置选项

?开漏输出?：需外接上拉电阻
?推挽输出?：内置驱动电路
?锁存模式?：故障状态保持直至复位
? 脉冲宽度(tWDO) ?：可通过CRST电容编程或选择固定值

四、布局设计指南

?电源去耦?：
- VDD引脚就近放置0.1μF陶瓷电容
- 使用短而宽的走线连接
?信号完整性?：
- CRST/CWD电容尽量靠近器件引脚
- 避免高频信号线与定时元件交叉
?热管理?：
- 为GND引脚提供充足铜面积
- 考虑8层板设计优化散热

五、选型建议

应用场景	推荐型号	特性优势
电池供电设备	TPS3435CAIEGDDFR	1s超时，锁存输出
工业控制系统	TPS3435CCGAJDDFR	100ms超时，开漏输出
汽车电子	TPS3435CAKAGDDFRQ1	AEC-Q100认证，1.6s超时
医疗设备	TPS3435CGLEFDDFR	10s超时，推挽输出
