?TPS61194四通道LED驱动器技术文档总结

该TPS61194是一款高效、低 EMI、易于使用的 LED 驱动器，具有灵活性，可支持广泛的应用。它具有四个高精度电流吸收器，可以组合以获得更高的电流能力。

该TPS61194具有集成的DC-DC，支持升压和SEPIC模式作。该转换器具有基于 LED 电流吸收裕量电压的自适应输出电压控制。此功能通过在所有条件下将电压调整到最低足够的水平来最大限度地降低功耗。对于EMI控制，DC-DC转换器支持开关频率的扩频和与专用引脚的外部同步。

该TPS61194具有 4.5 V 至 40 V 的宽输入电压范围，可为不同类型的应用提供强大的支持。该TPS61194集成了广泛的故障检测功能。该器件支持100 Hz输入PWM频率的10 000：1 PWM亮度调光比。
*附件：tps61194.pdf

特性

• 输入电压工作范围 4.5 V 至 40 V
• 四个高精度电流吸收器
  • 电流匹配 1%（典型值）
  • 每通道高达 100 马的 LED 灯串电流
  • 输出可以从外部组合，以获得更高的每串电流
• 100 Hz 时 10 000：1 的高调光比
• 用于 LED 灯串电源的集成升压/SEPIC 转换器
  • 输出电压高达 45 V
  • 开关频率 300 kHz 至 2.2 MHz
  • 开关同步输入
  • 扩频可降低 EMI
• 广泛的故障检测功能
  • 故障输出
  • 输入电压 OVP 和 UVLO
  • LED开路和短路故障检测
  • 热关断
• 外部元件数量最少

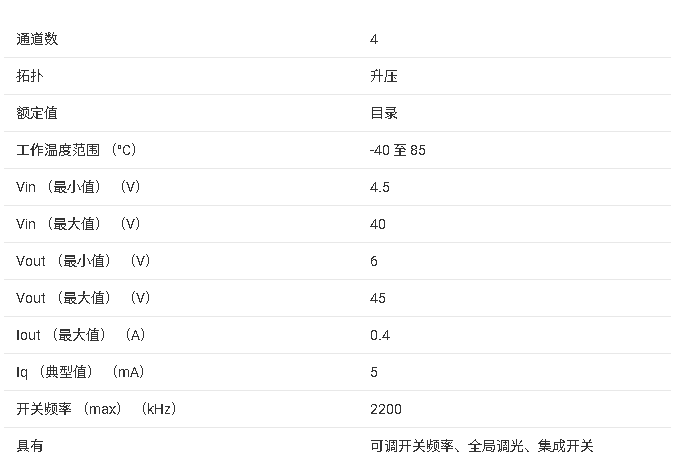

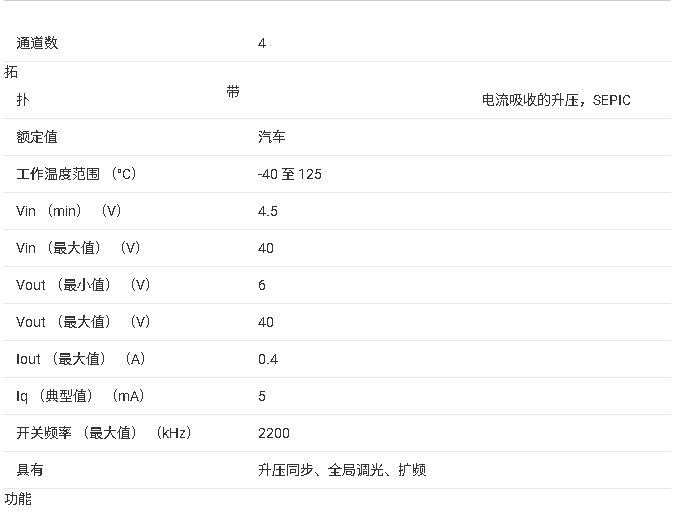

参数

方框图

?1. 产品概述?
TPS61194是德州仪器（TI）推出的高性能四通道LED驱动芯片，适用于工业背光系统、工业PC及测试测量设备。其核心特性包括：

• ?宽输入电压范围?：4.5V至40V，支持升压（Boost）和SEPIC拓扑。
• ?高精度电流输出?：四通道独立电流源，每通道最大100mA，电流匹配精度达1%（典型值）。
• ?高效调光?：支持PWM调光，调光比高达10,000:1（100Hz频率下）。
• ?集成保护功能?：包含LED开路/短路检测、输入过压/欠压保护（OVP/UVLO）及热关断（TSD）。

?2. 关键特性?

• ?DC-DC转换器?：集成升压/SEPIC控制器，输出电压最高45V，开关频率可调（300kHz至2.2MHz），支持外部同步和扩频技术以降低EMI。
• ?自适应电压控制?：动态调整输出电压至LED串所需最低值，优化系统效率。
• ?故障检测?：实时监测LED状态，通过FAULT引脚输出故障信号（如开路/短路、输入电压异常等）。

?3. 应用设计要点?

• ?电感选择?：需满足饱和电流高于峰值电流（推荐2.5A以上），并根据开关频率选择电感值（如300kHz对应33μH）。
• ?电容配置?：输入/输出建议使用低ESR陶瓷电容（注意直流偏置效应），LDO旁路电容需紧贴芯片引脚。
• ?布局建议?：
  • 最小化高频电流回路，保持地平面完整。
  • 功率地与信号地分离，反馈信号从电容后取样。

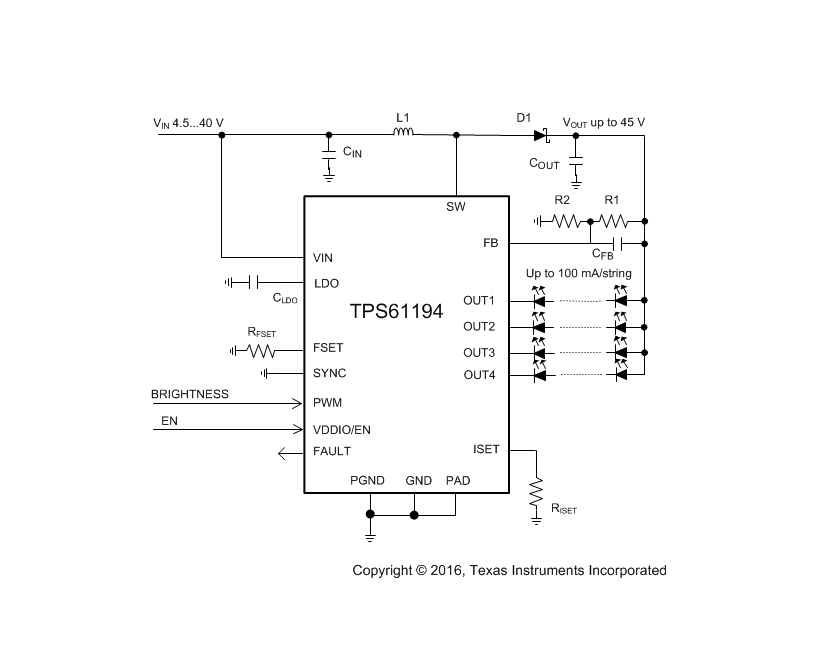

?4. 典型应用电路?

• ?升压模式?：支持4路LED串联（如8颗LED/串），效率可达95%（12V输入时）。
• ?SEPIC模式?：适用于输入电压可能高于或低于LED电压的场景，需注意SW引脚电压限制（VIN+VOUT<50V）。

?5. 封装与订购信息?

• ?封装?：20引脚HTSSOP（带散热焊盘），尺寸6.5mm×4.4mm。
• ?工作温度?：-40°C至+85°C，符合工业级标准。

?6. 文档支持?
提供详细的数据手册、设计工具（如Power Stage Designer?）及参考布局，涵盖电气特性、时序图、热性能等关键参数。
