Texas Instruments TPS62A06EVM-248评估模块支持用户评估TPS62A06。TPS62A06降压转换器采用1.6mm x 1.6mm SOT563封装，高度为0.6mm，反馈精度为1%。TI TPS62A06EVM-248可将2.5V至5.5V的输入电压转换为1.2V的稳压输出电压。电路仅占54mm?，最大高度为1.5mm，输出电流最高可达6A。

数据手册：*附件：Texas Instruments TPS62A06EVM-248评估模块数据手册.pdf

特性

• 输入电压范围：2.5 V至5.5 V
• 输出电流：6.0A
• 解决方案最大高度：1.5mm
• 整体解决方案尺寸：54mm2^^
• 反馈精度：1%（0°C至+125°C）

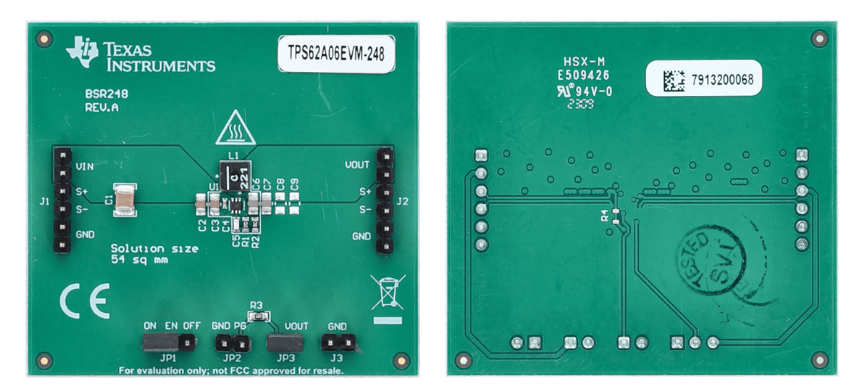

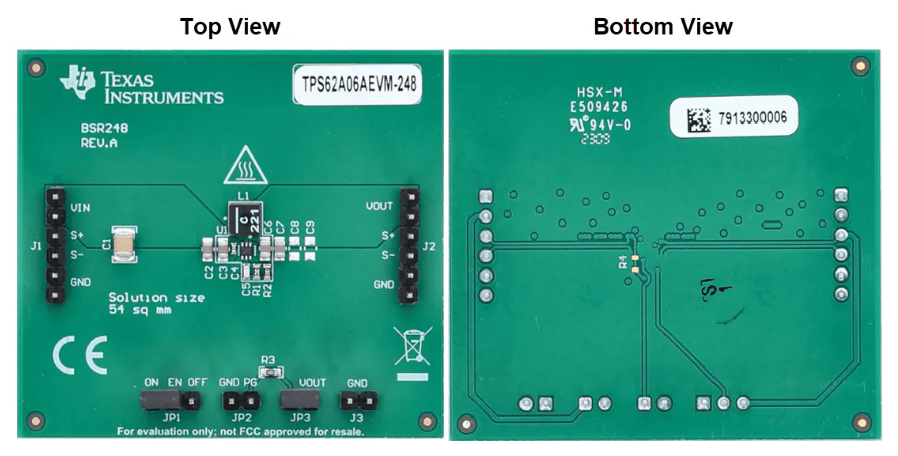

PCB布局

TPS62A06/06A评估模块深度解析：6A高效降压转换器的设计与测试

产品概述与核心特性

TPS62A06EVM-248评估模块是德州仪器(TI)专为评估TPS62A06/TPS62A06A同步降压转换器而开发的完整解决方案平台。这两款器件采用1.6×1.6mm SOT563封装，具有以下突出特性：

?关键电气参数?：

• ?输入电压范围?：2.5V至5.5V
• ?输出电流能力?：高达6A连续输出
• ?输出电压?：固定1.2V（评估模块默认配置）
• ?工作模式?：
  • TPS62A06：自动PWM/PFM切换
  • TPS62A06A：强制PWM模式(FPWM)

?效率表现?：

• 测试数据显示峰值效率超过95%（1.2V输出时）
• 轻载效率优化得益于自动PFM模式（仅TPS62A06）

评估模块硬件设计

1. 电源架构设计

?输入滤波网络?：

• 三级输入电容配置（47μF+22μF×2）
• 采用X7R/X6S材质陶瓷电容降低ESR
• 可选附加电容位置(C1)用于高频去耦

?功率转换路径?：

• 220nH屏蔽电感（Coilcraft XGL4015系列）
• 双47μF输出电容配置（0805封装）
• 开尔文检测连接点设计

2. 关键功能接口

?控制信号接口?：

• JP1(EN)：使能控制跳线（ON/OFF选择）
• JP2(PG)：电源良好指示输出
• JP3：PG上拉电压选择（VOUT或外部）

?电源连接器?：

• J1输入接口：VIN/S+/S-/GND
• J2输出接口：VOUT/S+/S-/GND
• 均采用6pin连接器保证大电流能力

3. 可选配置元件

?性能优化元件?：

• C5(120pF)：前馈电容（改善瞬态响应）
• C8/C9：附加输出电容位置
• R3(500kΩ)：反馈网络电阻

测试数据与性能验证

1. 效率测试结果

?测试条件?：

• VIN=3.3V/5V
• VOUT=1.2V
• 负载电流0-6A

?数据表现?：

• 峰值效率点出现在1-2A负载区间
• 5V输入时6A负载效率仍保持90%以上
• PFM模式显著提升轻载效率（<100mA）

2. 布局设计要点

?PCB堆叠结构?：

• 6层板设计（含2个内电层）
• 顶层：主要元件布局
• 第2层：完整地平面
• 第3层：电源分割层
• 底层：辅助元件和测试点

?热设计考量?：

• 功率路径采用大面积铜箔
• 关键热源远离敏感信号
• 提供充分的热通孔

典型应用场景

1. 工业自动化

• PLC系统电源模块
• 伺服驱动器控制电源
• 现场总线设备供电

2. 通信设备

• 5G小基站电源
• 光模块供电
• 交换机ASIC核心电压

3. 消费电子

• 智能家居主控电源
• 便携设备电源管理
• 显示面板驱动电源

设计资源与调试建议

1. 配置选项

• ?输出电压调整?：修改反馈电阻分压比
• ?工作模式选择?：TPS62A06A适合噪声敏感应用
• ?保护功能配置?：利用PG信号实现时序控制

2. 调试技巧

1. 上电前检查输入极性
2. 初始测试使用限流电源
3. 示波器探头使用短地线
4. 关注SW节点振铃情况
