Texas Instruments TPS62A06同步降压直流/直流转换器经过优化可实现高效率和紧凑型解决方案尺寸。该器件集成了可提供高达6A输出电流的开关。在中等负载至重负载情况下，该器件将以2.2MHz开关频率在脉宽调制 (PWM) 模式下运行。在轻负载条件下，该器件自动进入节能模式 (PSM)，从而在整个负载电流范围内保持高效率。该器件系列的TPS62A06A型号在整个负载电流范围内以强制PWM模式运行。

数据手册：*附件：Texas Instruments TPS62A06降压直流-直流转换器数据手册.pdf

Texas Instruments TPS62A06通过外部电阻分压器提供可调输出电压。内部软启动电路可限制启动期间的浪涌电流。内置的其他特性包括过流保护、热关断保护和电源正常指示。该器件采用SOT-563封装。

特性

• 输入电压范围：2.5V至5.5V
• 可调输出电压范围：0.6V至VIN
• 15mΩ/10mΩ低RDSON开关 (6A)
• 静态电流：25?A
• 1%反馈精度（0°C至125°C）
• 100%模式运行
• 开关频率：2.2MHz
• 提供省电模式或FPWM选项
• 电源正常状态输出引脚
• 短路保护 (断续)
• 内部软启动
• 输出放电
• 热关断保护
• 采用1.6mm × 1.6mm SOT563封装

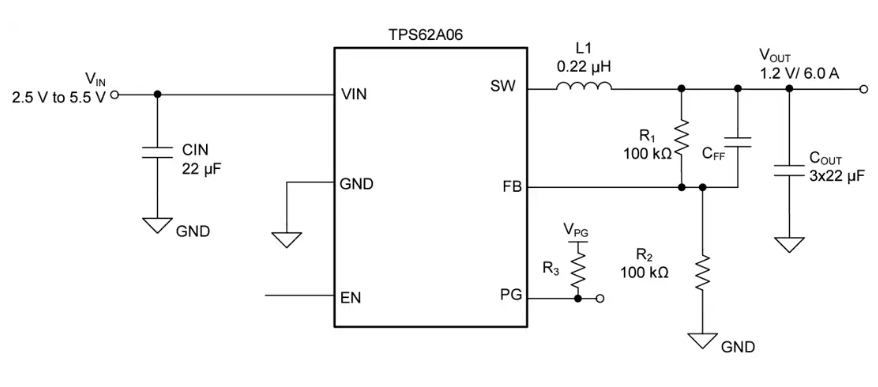

典型应用

TPS62A06 6A高效同步降压转换器技术解析与应用指南

产品概述

TPS62A06系列是德州仪器(TI)推出的高性能同步降压DC/DC转换器，采用创新的SOT563微型封装(1.6mm×1.6mm)，具有以下核心特性：

• ?大电流输出?：6A连续输出电流能力
• ?高效转换?：峰值效率达95%（5V输入转1.2V输出）
• ?超宽输入范围?：2.5V至5.5V
• ?可调输出电压?：0.6V至VIN连续可调
• ?先进控制模式?：支持PSM(功率节省模式)和FPWM(强制PWM)双模式

关键参数与性能指标

1. 电气特性

2. 保护功能

• ?过流保护?：8.2A峰值限流(高侧)
• ?短路保护?：HICCUP模式自动重启
• ?热关断?：170°C阈值(带20°C迟滞)
• ?欠压锁定?：2.4V上升阈值

系统架构与工作原理

1. 控制拓扑

采用DCS-Control?专利技术，结合了：

• ?自适应关断时间?：保持2.2MHz恒定频率
• ?峰值电流控制?：优化瞬态响应
• ?无缝模式切换?：PWM与PSM自动转换

2. 关键工作模式

• ?100%占空比模式?：实现低压差操作(VINmin = VOUT + IOUT×RDSON)
• ? 功率节省模式(PSM) ?：轻载时自动降低频率
• ? 强制PWM模式(TPS62A06A) ?：全负载范围固定频率

热管理与布局建议

1. 热设计要点

• 封装热阻：137.5°C/W(DRL封装)
• 最大功耗计算：PD = (VIN-VOUT)×IOUT
• 安全工作区：
  • 5V输入时最大3A@125°C
  • 3.3V输入时最大4.5A@125°C

2. PCB布局规范

1. 功率路径最短化(SW节点面积最小化)
2. 输入/输出电容就近放置
3. 采用星型接地连接
4. FB走线远离开关节点
5. 器件下方设置散热过孔阵列

行业解决方案

1. 网络存储设备

• 为SSD控制器供电(1.2V@6A)
• 利用PG信号实现时序控制
• 典型效率：92%@5V转1.2V/3A

2. 智能摄像头

• 3.3V转1.8V为ISP供电
• 2.2MHz开关频率避开视频频段
• 静态电流25μA延长电池寿命

3. 工业PLC模块

• 24V总线经前置降压后输入
• -40°C至125°C工作温度
• 通过EN引脚实现远程控制
