摘要：SiC器件如何赋能高功率、高密度和高效率的未来

本报告详细分析了倾佳电子代理的基本半导体SiC MOSFET产品系列（B3M010C075H/B3M010C075Z和B3M013C120H/B3M013C120Z）在十大核心电力电子应用中的应用价值。分析表明，SiC宽禁带半导体凭借其与生俱来的优越材料特性，从根本上解决了传统硅（Si）基器件在高电压、高频率应用中的效率和热管理瓶颈。具体而言，该系列产品通过极低的导通电阻和开关损耗、卓越的高温工作能力以及先进的封装技术，为系统设计带来了革命性的优势。其中，采用开尔文源引脚（“Z”系列）的TO-247-4封装，通过有效隔离栅极驱动回路和功率回路，显著降低了开关噪声和损耗，即使在更高的外部栅极电阻下，其开关能耗仍远低于传统封装（“H”系列），从而实现了更极致的开关性能。银烧结技术则通过降低结到壳的热阻，确保了器件在更高功率密度下的长期可靠性。在应用层面，这些技术特性直接转化为：

储能与光伏： 1200V系列SiC器件完美匹配1500V直流母线电压，可显著提升PCS及工商业光伏逆变器在双向能量流动中的效率，并支持更高功率密度和更紧凑的系统设计。

电能质量： SiC的超高速开关特性使APF和SVG能够实现更高频率的谐波补偿和无功调节，提供更优的电能质量。

数据中心： 750V和1200V系列SiC器件是AI算力电源及下一代HVDC供电架构（如英伟达800V HVDC）的基石。它们通过降低损耗、提高开关频率，使得电源模块功率密度翻倍，同时减少了高达70%的铜缆用量，从根本上解决了传统54V/48V供电方案在兆瓦级数据中心中的效率和空间难题。

本报告最后提出了详细的器件选型指南，并展望了SiC技术在驱动电力电子行业向更高效、更紧凑、更可靠未来转型中的核心作用。

第一章：技术基石——SiC器件与先进封装的价值剖析

1.1 SiC MOSFET相较于硅器件的核心优势

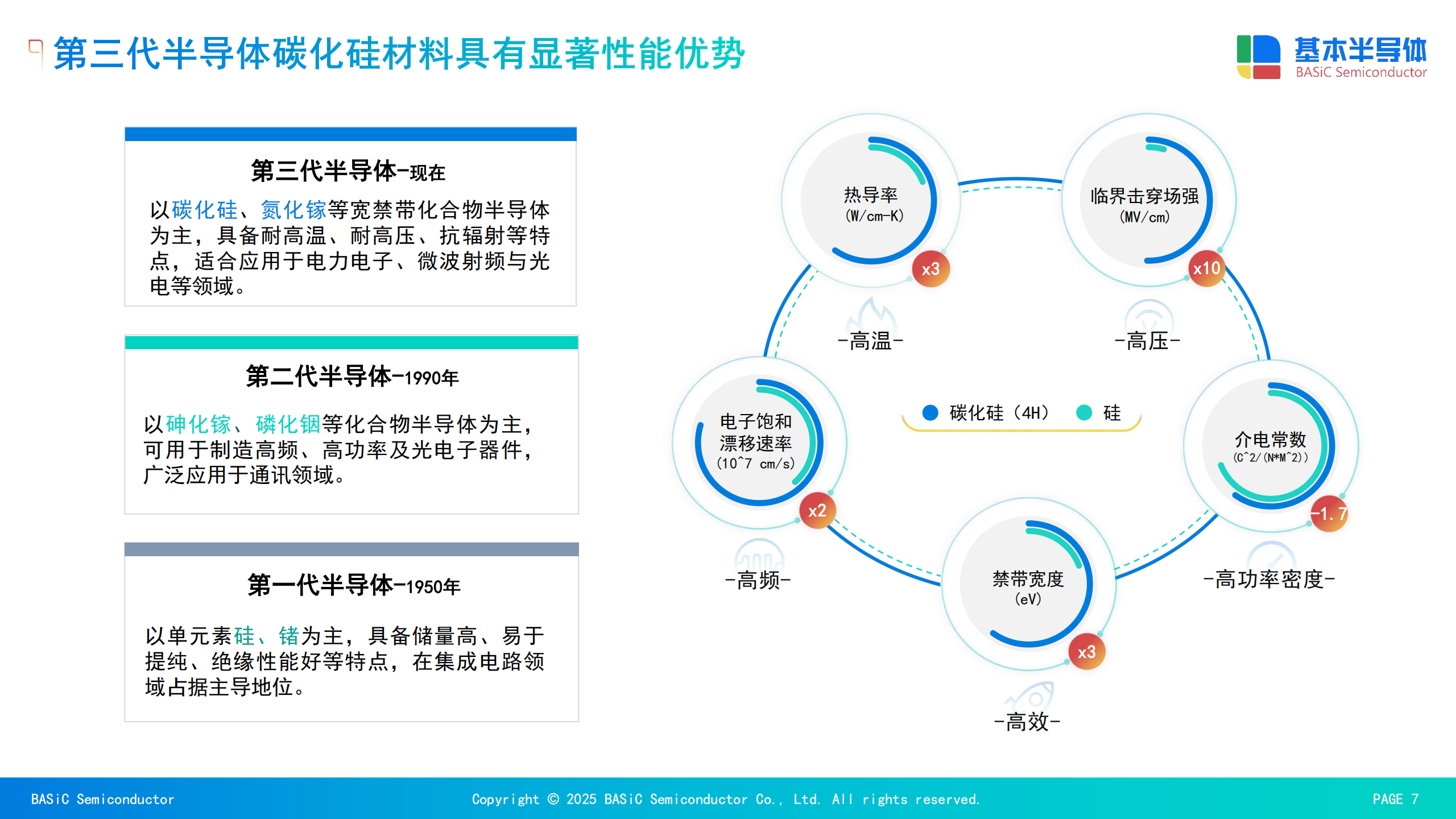

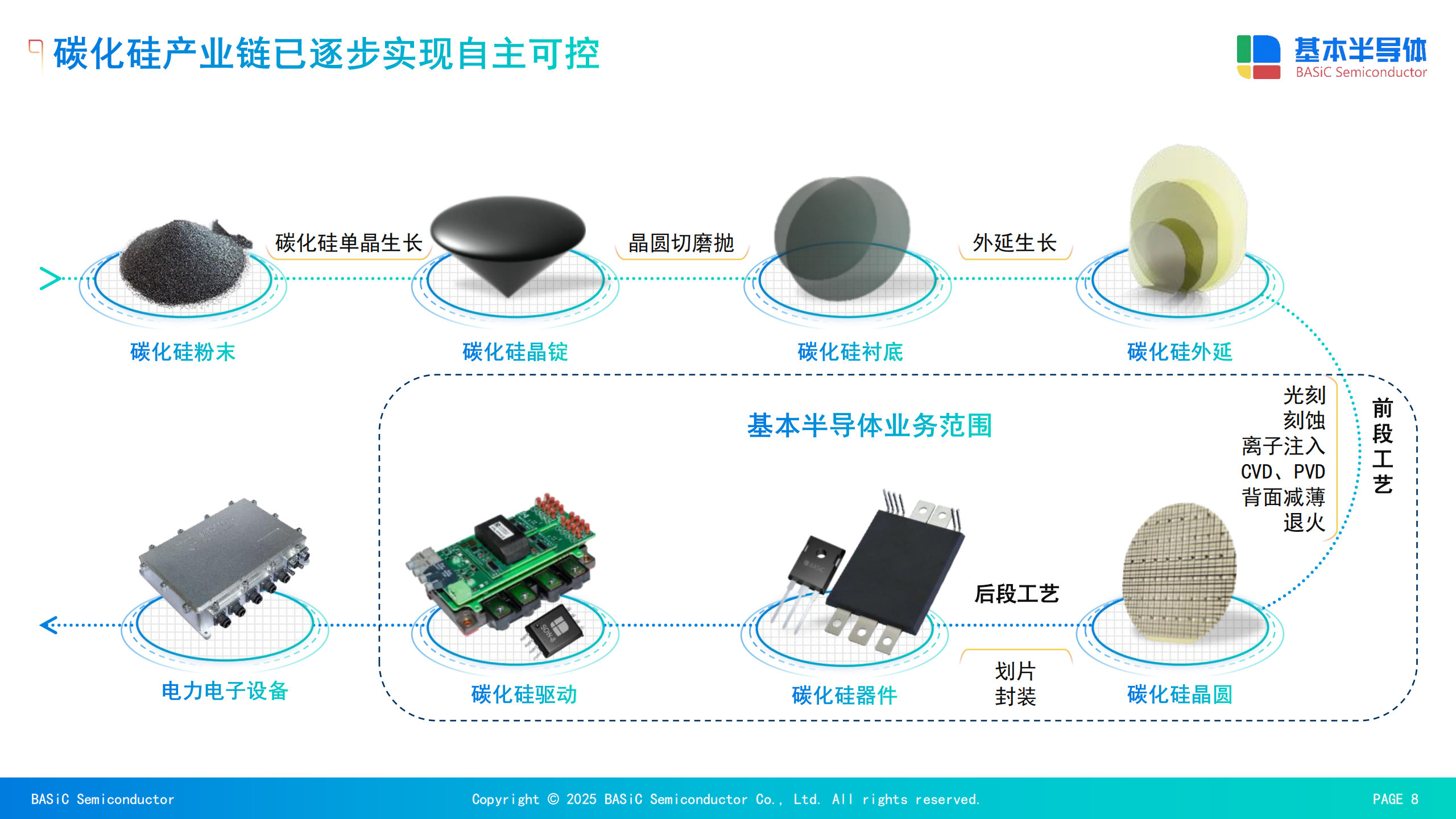

碳化硅（SiC）作为一种宽禁带半导体，其物理特性远超传统硅材料，这是SiC器件实现卓越性能的根本原因。SiC的禁带宽度是硅的3倍，介电击穿电场强度是硅的10倍，热导率是硅的3倍 。这些优异的材料属性直接转化为SiC器件在设计和性能上的显著优势。

在器件设计层面，SiC能够实现高耐压与低导通电阻的共存，突破了传统硅器件的固有矛盾。硅器件为了实现高耐压，需要较厚的漂移层，这会显著增加导通电阻。而SiC凭借其10倍于硅的击穿电场强度，能够使用更薄的漂移层来阻断相同的高电压，从而实现极低的单位面积导通电阻（RDS(on)?）。

在开关损耗方面，SiC MOSFET是多数载流子器件，与双极型器件（如IGBT）不同，它没有“拖尾电流”（Tail Current）问题 。这使得器件在关断时电流能迅速下降，从而大幅降低了开关损耗。在导通时，SiC肖特基势垒二极管（SBD）的快速恢复特性也显著减少了导通损耗 。此外，SiC的高热导率使得器件能够更有效地将热量从结区传导出去，从而支持更高的结温（ TJ?）运行（高达175°C）和更简单、更小型的散热系统 。

SiC的低开关损耗和高热导率不仅仅提升了器件自身的效率，更引发了系统设计层面的连锁反应。低开关损耗允许系统工作在更高的开关频率 ，这根据电感和电容公式，意味着可以在不牺牲性能的前提下，使用更小体积的电感和电容 。这直接减小了无源器件（如磁性元件和电容）的尺寸和重量，从而实现了更高的功率密度 ，使整个系统尺寸更小、重量更轻 。同时，低损耗和高热导率减少了散热需求 ，使散热片可以更小，甚至可能取消风扇 ，进一步提升了功率密度，并降低了系统成本和总拥有成本（TCO）。这表明SiC的价值远超器件本身，而在于其对系统架构的根本性优化。

1.2 性能再升级：先进封装的非凡价值

先进封装技术是SiC器件性能得以充分释放的关键，其中，银烧结和开尔文源引脚是尤为重要的两个技术。

银烧结技术（Silver Sintering）：增强热可靠性的无形价值

银烧结是一种先进的芯片贴装（die-attach）技术，它使用银浆将芯片直接烧结到衬底上，取代了传统焊料 。该技术提供了卓越的热导率和机械性能，并能耐受更高

的工作温度 。倾佳电子的“Z”系列产品明确应用了此技术，宣称其改进了结到壳的热阻（ Rth(j?c)?）。

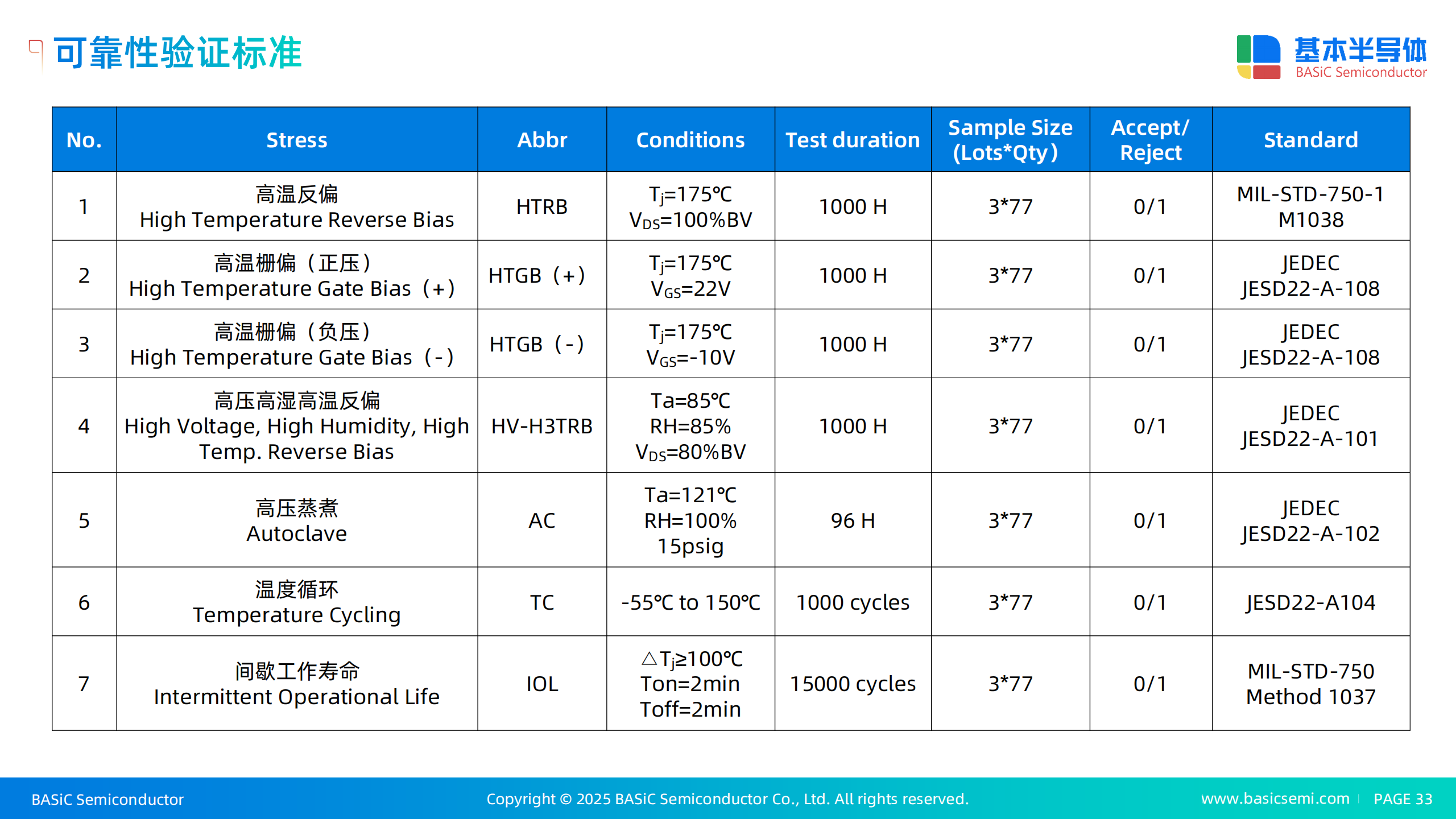

虽然产品手册显示，采用银烧结的TO-247-4封装（B3M010C075Z, B3M013C120Z）与传统封装（B3M010C075H, B3M013C120H）的典型热阻值同为0.20 K/W ，但这并不意味着银烧结没有价值。其真正的价值在于其在高功率和热循环条件下的稳定性和长期可靠性。传统焊料在大电流和频繁的温度变化（热循环）下容易产生空洞和疲劳裂纹，从而导致热阻升高和器件失效。银烧结技术通过形成致密的金属键合层 ，可有效抵抗这种老化效应，确保热阻在器件整个生命周期内保持稳定。因此，尽管初始热阻可能相同，但银烧结技术显著提升了器件在长期高负荷运行下的可靠性和寿命，同时支持更紧凑的系统设计而无需牺牲性能。

开尔文源引脚（Kelvin Source）：驯服寄生电感的关键

在半桥拓扑中，快速开关的电流会在功率回路的寄生电感（尤其是源极引线电感）上产生电压降（V=L?di/dt）。这个电压降与栅极驱动电压方向相反，会削弱有效的栅源电压（VGS,effective?=Vgate_driver??IL??LS?），从而减缓开关速度，增加开关损耗，甚至在关断时产生负电压尖峰，影响器件的长期可靠性 。

开尔文源引脚是解决此问题的有效方案。它是一个独立的、连接到芯片源极的辅助引脚，将栅极驱动回路与主功率回路分离 。栅极驱动信号以开尔文源为参考，完全不受主功率电流在源极寄生电感上引起的电压降的影响 。

通过对比产品手册数据，其价值立竿见影：

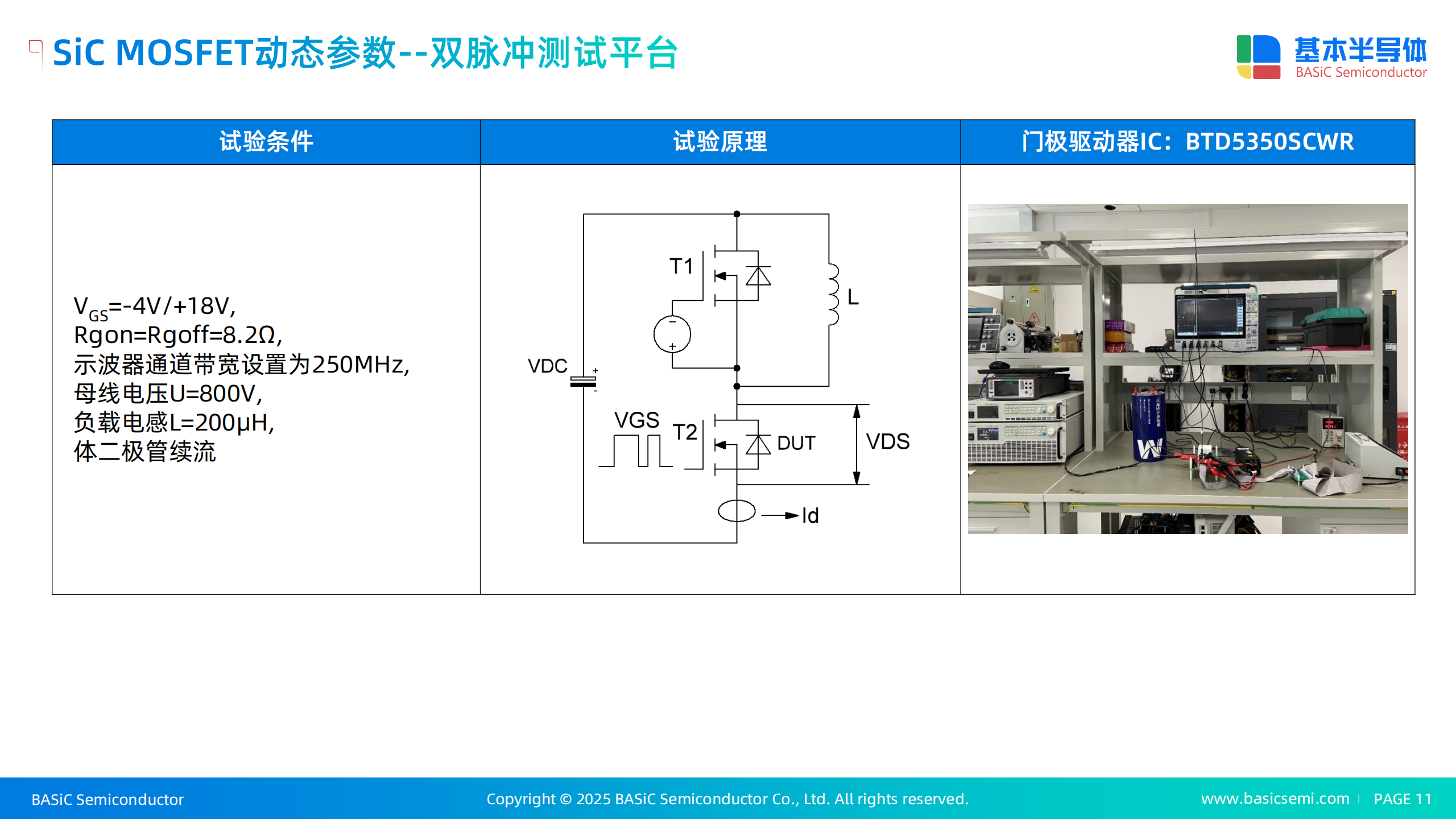

750V系列： 在T=25°C,VDC?=500V,ID?=80A的测试条件下，B3M010C075H（传统封装）使用RG(ext)?=2.2Ω时，开通能量$E_{on}$为1110μJ 。而B3M010C075Z（开尔文源封装）即使使用了更高得多的$R_{G(ext)}=10Omega$（通常用于抑制电压尖峰），其开通能量$E_{on}$仍显著降低至770μJ 。

1200V系列： 同样在T=25°C,VDC?=800V,ID?=60A的条件下，B3M013C120H（传统封装）使用RG(ext)?=2.2Ω时，$E_{on}$为1550μJ 。而B3M013C120Z（开尔文源封装）使用了$R_{G(ext)}=8.2Omega$，其$E_{on}$仍降低至1110μJ 。

开尔文源封装通过从根本上解决了寄生电感问题，使得设计者可以使用更高的外部栅极电阻来确保信号的稳定性和鲁棒性，同时仍能实现低损耗的高速开关 。这种设计灵活性对于需要兼顾效率、可靠性和电磁兼容性（EMC）的复杂系统至关重要。

第二章：倾佳电子SiC MOSFET产品性能剖析

2.1 产品性能概览

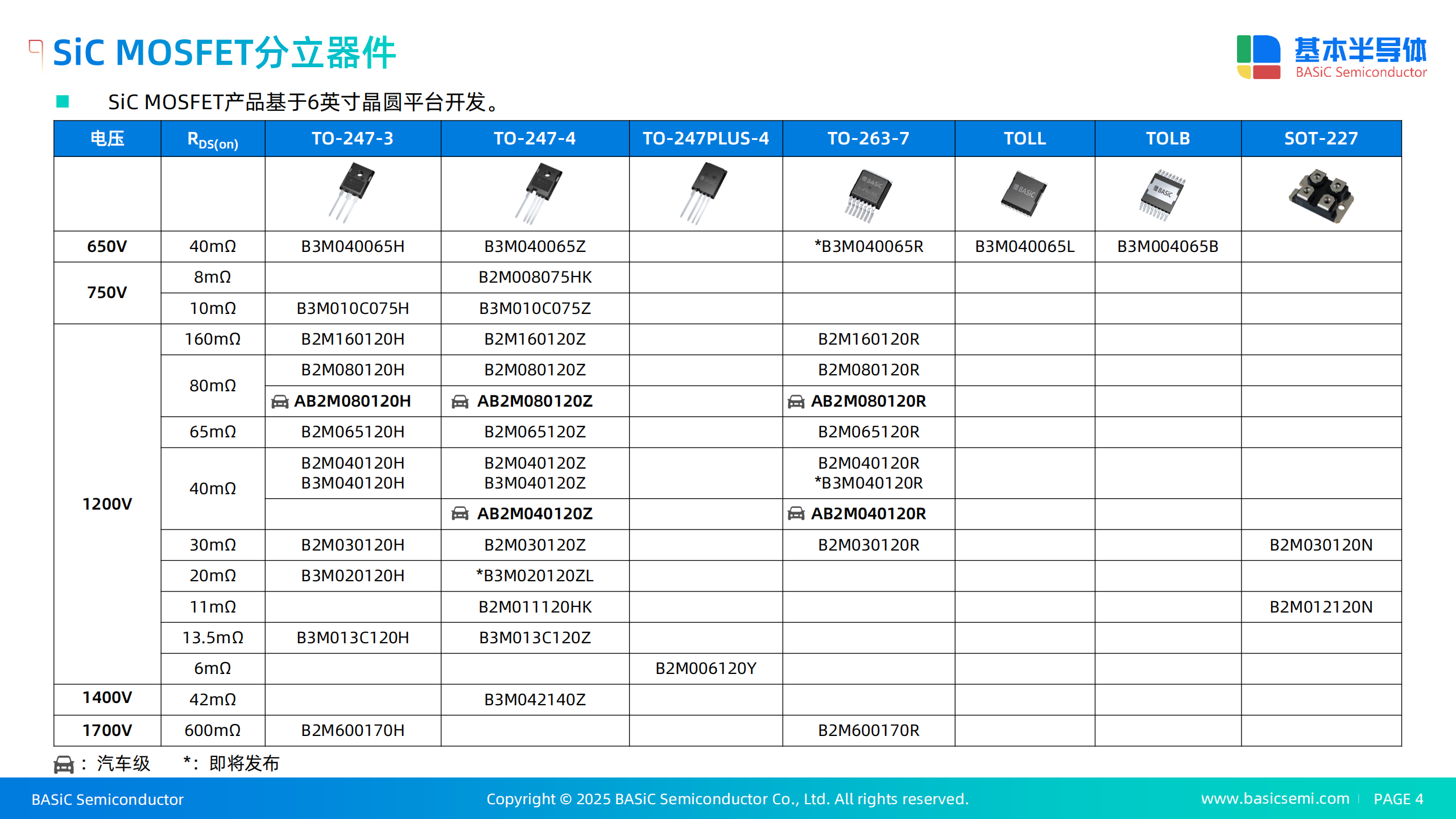

本章节将详细梳理倾佳电子的两大产品系列：面向750V应用的B3M010C075H/Z系列，和面向1200V应用的B3M013C120H/Z系列。以下表格整合了来自产品手册的关键数据，以便于直接对比。

表格1：倾佳电子关键SiC MOSFET产品性能参数概览

型号封装VDS? (V)典型RDS(on)? (@18V) (mΩ)ID? (@25°C) (A)Rth(jc)? (K/W)典型Eon? (@25°C) (?J)典型Eoff? (@25°C) (?J)B3M010C075HTO-247-3750102400.201110 (@RG(ext)?=2.2Ω)490 (@RG(ext)?=2.2Ω)B3M010C075ZTO-247-4750102400.20770 (@RG(ext)?=10Ω)720 (@RG(ext)?=10Ω)B3M013C120HTO-247-3120013.51760.201550 (@RG(ext)?=2.2Ω)420 (@RG(ext)?=2.2Ω)B3M013C120ZTO-247-4120013.51760.201110 (@RG(ext)?=8.2Ω)580 (@RG(ext)?=8.2Ω)

2.2 750V系列（B3M010C075H/Z）详细分析

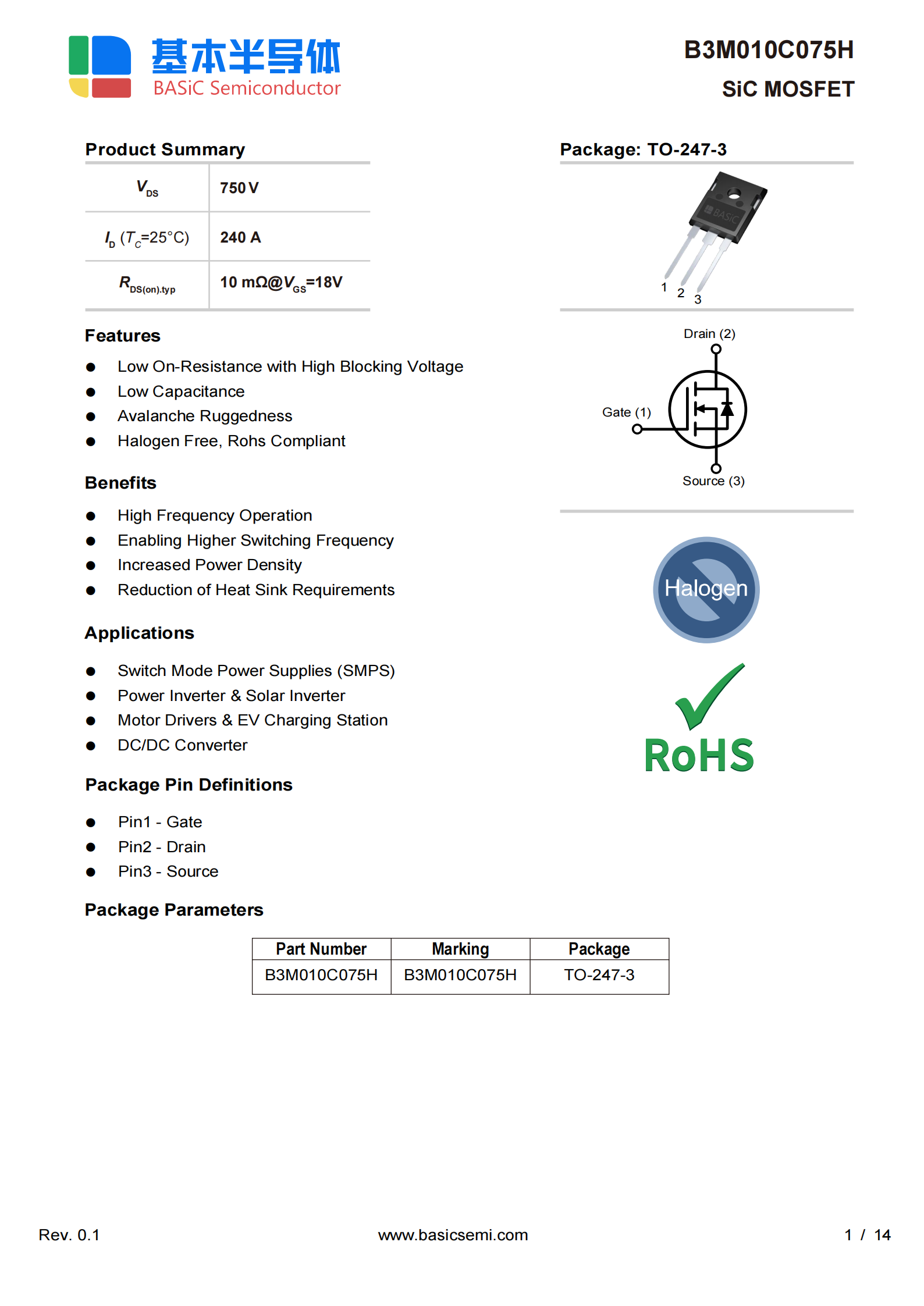

B3M010C075H/Z系列是倾佳电子750V SiC MOSFET的代表，两款器件均提供750V耐压和240A（@25°C）连续电流能力，典型导通电阻低至10mΩ 。这使其成为中低压大电流应用领域的理想选择。

在开关性能方面，两款产品的封装差异体现了其各自的价值。在VDC?=500V,ID?=80A的测试条件下，B3M010C075Z（TO-247-4）的开通能量Eon?（770μJ@RG(ext)?=10Ω）远低于B3M010C075H（TO-247-3）的Eon?（1110μJ@RG(ext)?=2.2Ω）。该数据直观地证明了开尔文源封装的卓越性能。即使在较高的外部栅极电阻下，Z系列的开关损耗依然更低，这对于需要在高频下运行并严格控制开关噪声的应用来说，是无与伦比的优势。

倾佳电子同时提供两种封装版本，旨在为工程师提供性能与成本之间的灵活选择。对于成本敏感但对效率要求不那么极致的应用，B3M010C075H的TO-247-3封装提供了高性能SiC的入门级方案。而对于追求极致功率密度、最高效率和最高可靠性的前沿应用（如AI算力电源），B3M010C075Z的先进封装带来的性能提升所节省的散热成本、占地空间和能源消耗，将使其在总拥有成本（TCO）上更具优势。

2.3 1200V系列（B3M013C120H/Z）详细分析

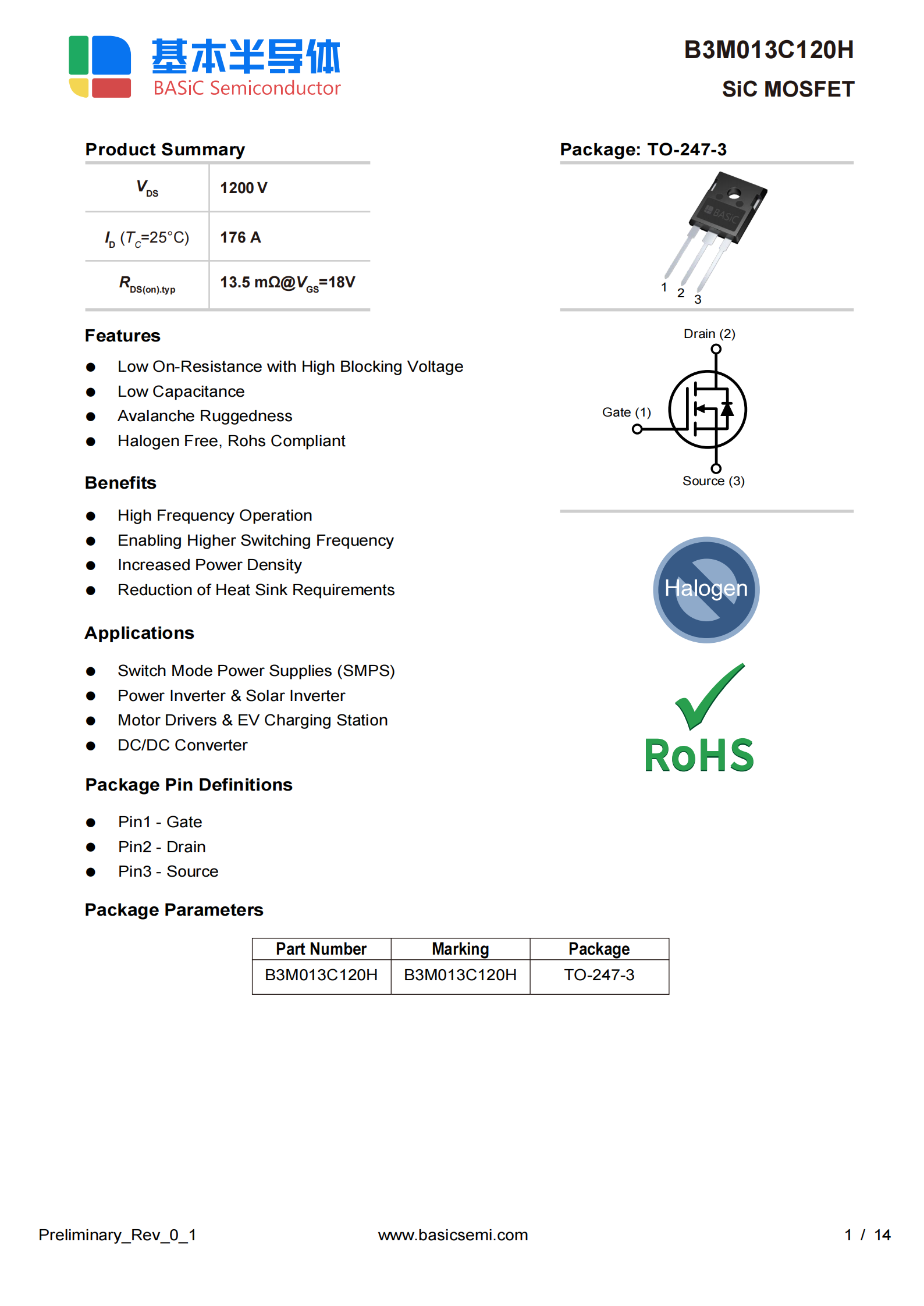

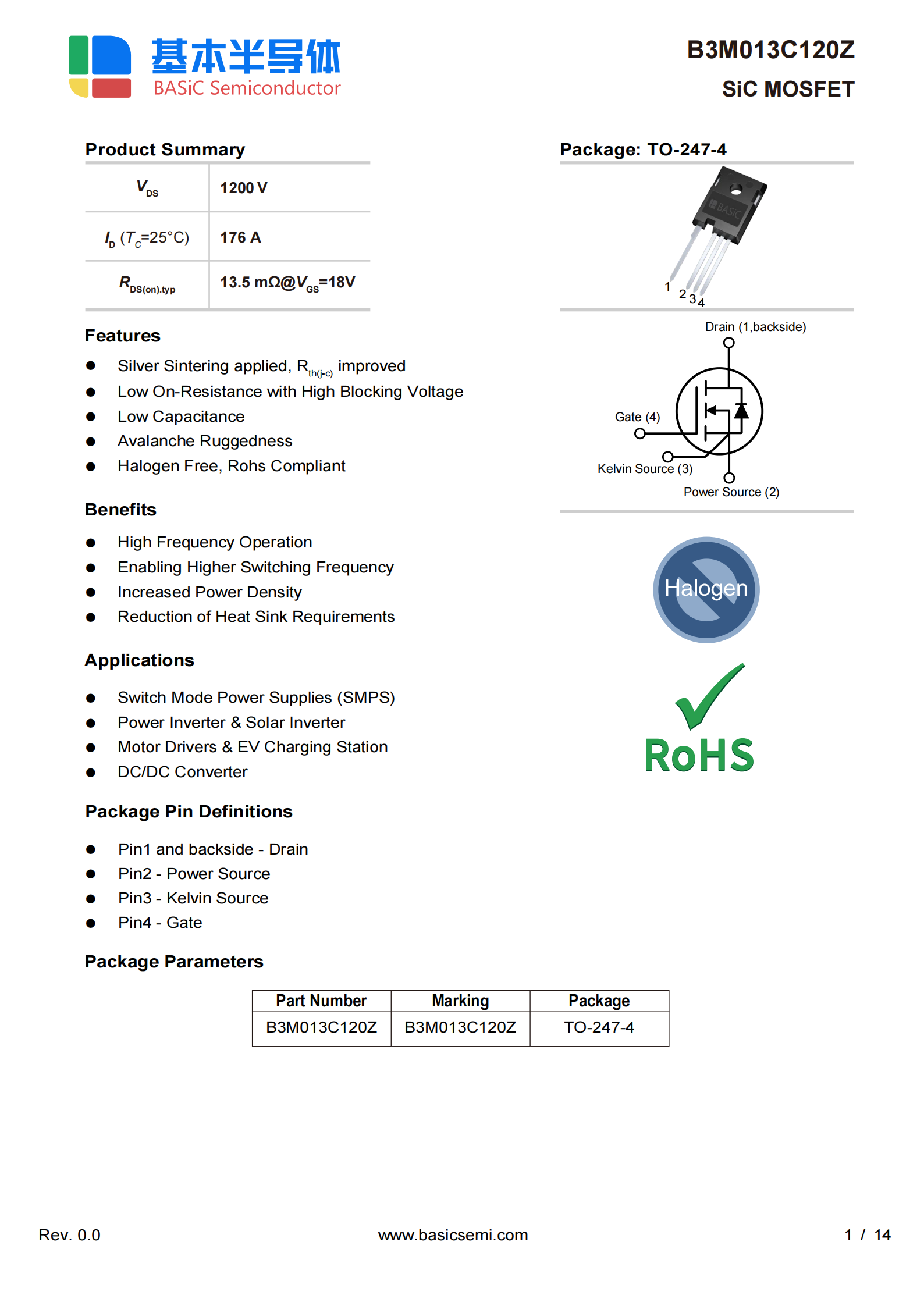

B3M013C120H/Z系列的核心价值在于其1200V的耐压，使其能够直接应用于千伏级直流母线。两款器件均提供1200V耐压和176A（@25°C）连续电流能力，典型导通电阻为13.5mΩ 。

在开关性能对比方面，其趋势与750V系列一致。在VDC?=800V,ID?=60A的测试条件下，B3M013C120Z的Eon?（1110μJ@RG(ext)?=8.2Ω）远低于B3M013C120H的Eon?（1550μJ@RG(ext)?=2.2Ω）。这一对比同样验证了开尔文源封装在更高电压等级下的性能优势，其对开关损耗的降低效应在更宽的电压范围内都同样显著。

1200V SiC器件的出现，使得之前由IGBT主导的高压应用领域（>1000V）迎来了技术变革 。过去，超过1000V的电压应用通常依赖于IGBT，但IGBT的拖尾电流问题使其开关损耗在高频下变得无法接受。SiC MOSFET则解决了这一痛点，它将高速开关、低损耗的优势扩展到了高压领域，从而使得高压系统可以采用更高频率的设计，直接替代笨重的IGBT方案，同时大幅提升效率和功率密度。

第三章：应用价值深度分析：逐一击破十大领域

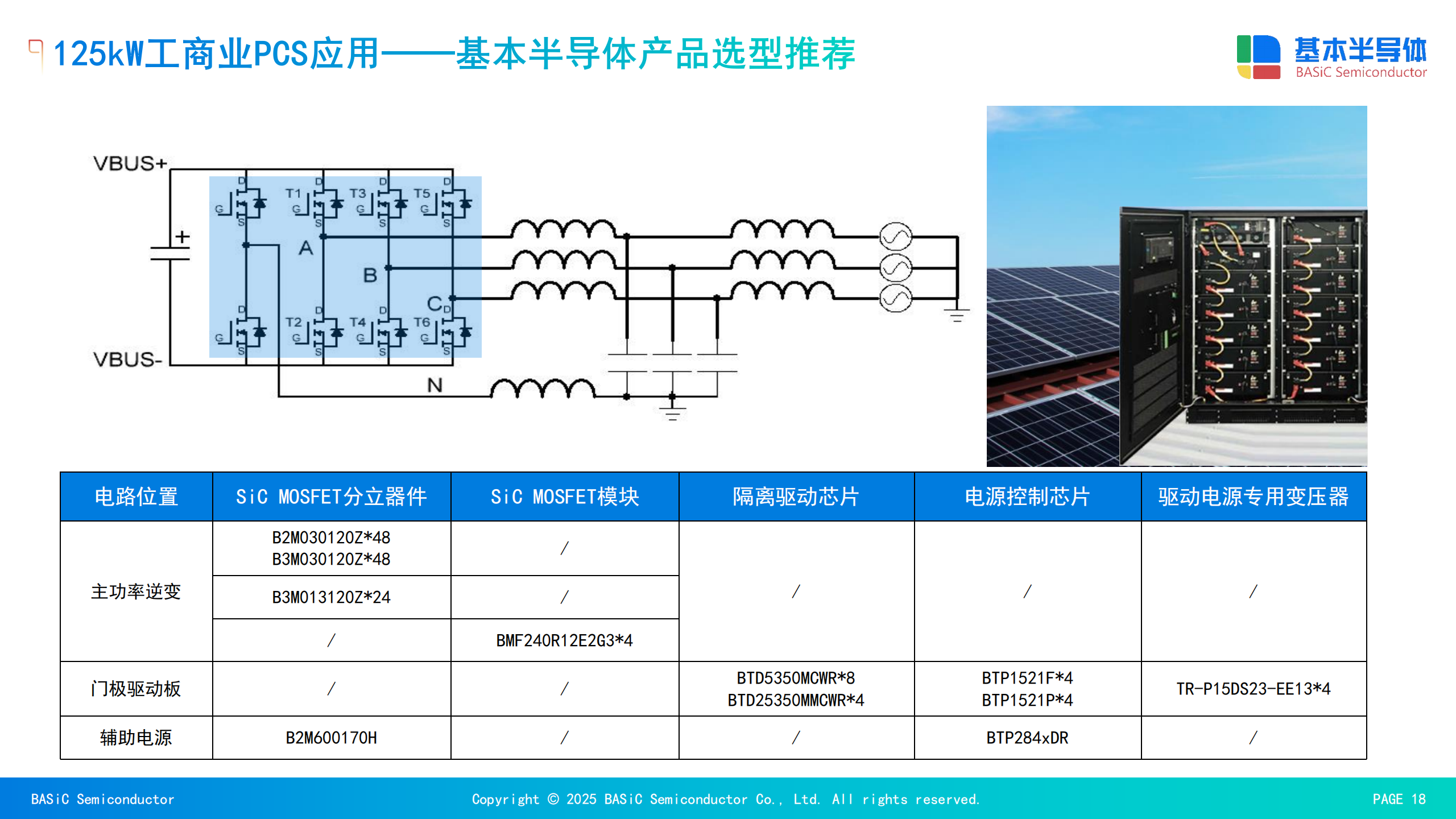

3.1 高功率转换：储能PCS与工商业光伏逆变器

储能变流器（PCS）和工商业光伏逆变器是实现能量双向流动和电网并网的核心设备 。这些系统正向更高直流母线电压（1000V~1500V）发展以降低传输损耗 。倾佳电子的B3M013C120H/Z系列1200V耐压器件，为1000V-1500V直流母线提供了充足的电压裕度，可安全可靠地运行。在这些需要频繁进行开关操作的应用中，SiC的低导通电阻和几乎为零的关断损耗，能够显著降低系统总损耗，提升能量转换效率 。这对于储能系统而言，直接意味着更低的电费和更高的经济回报。此外，储能PCS需要支持从电池到电网（逆变）和从电网到电池（整流）的双向能量流动 。SiC MOSFET的体二极管具有极低的恢复电荷（ Qrr?），且没有反向恢复损耗问题，使其在双向开关中表现出色，进一步提升了系统效率。

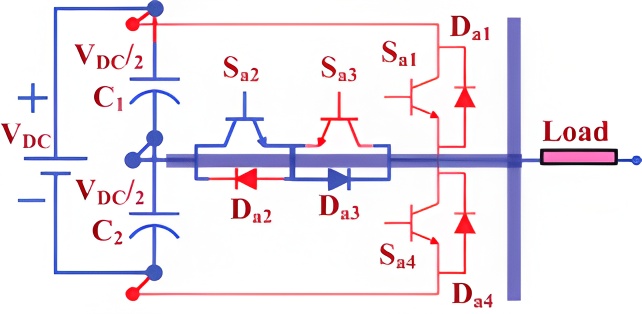

在T型三电平逆变器拓扑中，该拓扑因其能够有效降低器件应力、减小滤波电感尺寸而广泛应用于光伏和储能领域 。然而，其核心挑战在于开关损耗。倾佳电子的SiC MOSFET凭借其极低开关损耗的优势，成为该拓扑的理想开关管 。它能够使三电平电路在更高频率下工作，进一步减小无源元件体积，实现更高功率密度和更优的整体效率。

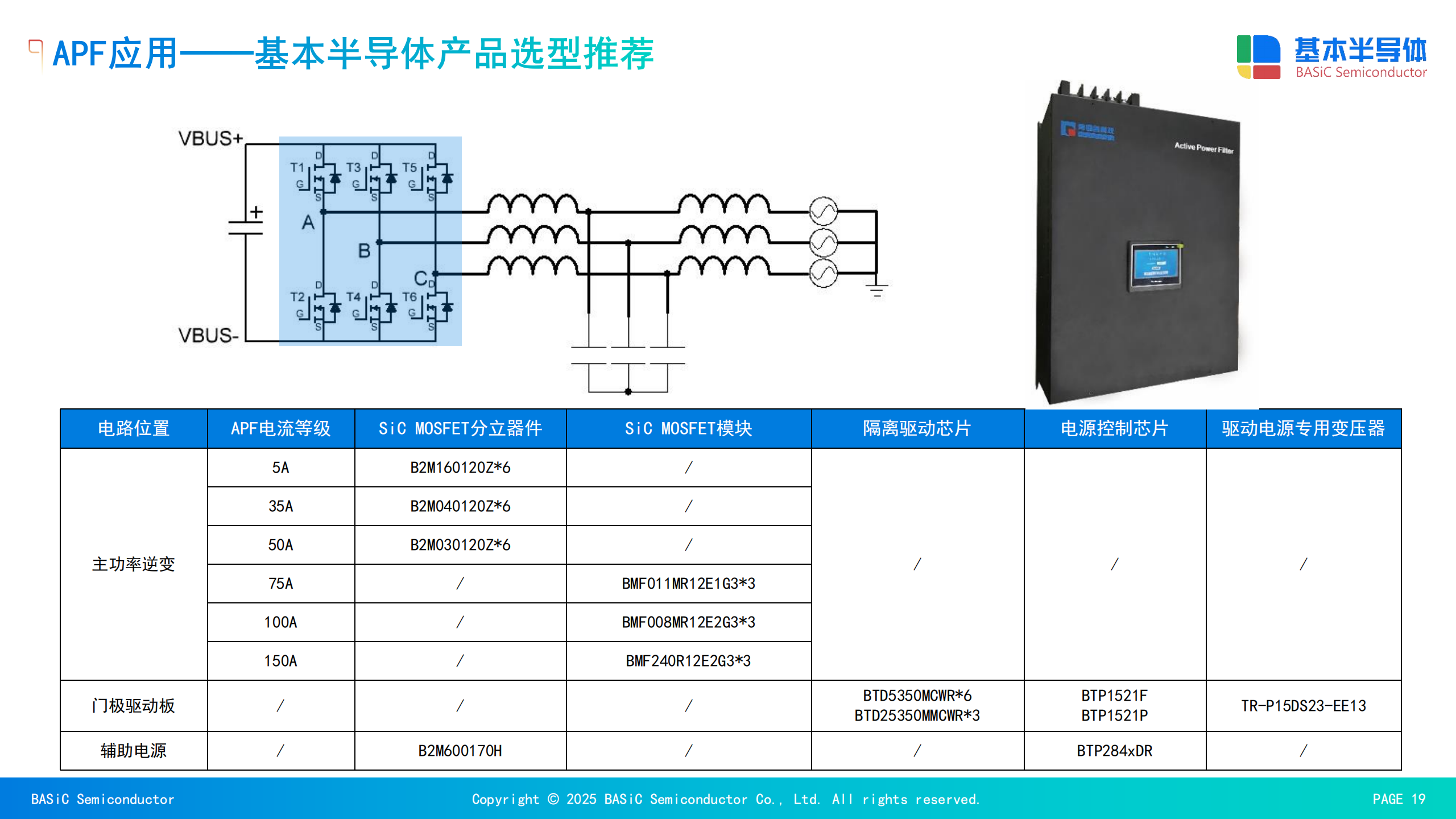

3.2 电能质量管理：APF与SVG

有源电力滤波器（APF）和静止无功发生器（SVG）通过高速、高频开关来实时注入电流或调节无功功率，以校正电网中的谐波和功率因数问题。APF和SVG的性能直接取决于其响应速度和开关频率。更高的开关频率意味着更快的响应速度和更精确的控制。SiC MOSFET的低开关损耗特性完美契合了这一需求 ，使其能够工作在数十kHz甚至更高的频率，而传统硅器件则难以实现。与光伏逆变器类似，高频开关使得APF和SVG系统中的电感、电容等无源元件可以大幅小型化，从而减小了整个系统的体积和重量，便于部署和维护。

3.3 数据中心电源：AI算力、高频UPS与HVDC架构

3.3.1 英伟达800V HVDC与AI算力电源：能源革命的核心

传统的AI数据中心通常采用54V直流或415V交流供电，但随着单机架功率迈向兆瓦级，这些架构暴露出致命短板：笨重的铜缆（每兆瓦需200kg铜缆）、多级低效转换、巨大的散热压力和空间瓶颈 。英伟达正引领行业向800V高压直流（HVDC）供电架构转型，以解决上述问题 。800V HVDC通过提高电压来降低电流，从而显著降低 I2R损耗，减少高达70%的铜缆用量，同时将端到端能效提升5% 。

1200V SiC器件凭借其高耐压、高效率和高功率密度特性，成为英伟达800V HVDC架构的“基础性”（foundational）使能技术 。倾佳电子的B3M013C120Z系列（1200V, 176A）完全符合此类高功率、高可靠性应用的需求，可直接用于800V总线的AC/DC整流或DC/DC降压模块。

SiC在数据中心的应用已不再是简单的效率提升，而是解决制约AI算力规模化部署的战略瓶颈。AI算力呈指数级增长 ，传统供电方案的物理极限正在被突破 。SiC的低损耗和高功率密度特性使800V HVDC架构成为可能，解决了空间、铜缆和散热难题，实现了兆瓦级机架的部署，从而为AI的持续发展提供了能源基石。这表明SiC技术已从器件层面的微观优化，上升到了产业生态层面的宏观赋能。

3.3.2 数据中心“巴拿马电源”架构：高压DC的演进路径

“巴拿马电源”架构（Panama Power）是Facebook和谷歌等巨头在12V向48V直流供电演进过程中的探索 。该架构旨在通过提高电压来降低功率损耗，并提升功率密度。尽管英伟达正在推行800V，但48V到12V的转换仍是当前的主流 。同时，更高电压的中间总线（如400V HVDC）方案也已应用多年 。倾佳电子的750V系列（B3M010C075H/Z）SiC器件，正是48V升压、400V或800V HVDC中间总线降压等功率转换级的理想选择。其低$R_{DS(on)}$和低开关损耗可确保高效率，而高频能力则能减小电源模块体积，满足数据中心对高功率密度的严苛要求。

3.3.3 数据中心高频UPS：从笨重到轻巧的飞跃

传统数据中心UPS系统通常工作在较低频率（50/60Hz），体积庞大且笨重 。SiC MOSFET所支持的高开关频率特性，使得高频UPS的设计成为可能。通过提高工作频率，系统中的磁性元件（变压器、电感）和电容器的体积可以大幅减小 。这不仅能将UPS的尺寸和重量减半，还能显著提高其能量转换效率。倾佳电子的750V/1200V系列SiC器件为高频UPS的功率级设计提供了核心组件，从而实现了UPS的轻量化和高效率。

第四章：全面价值评估与实践应用指南

4.1 应用领域与器件选型推荐

本章节将提供一份综合性表格，将倾佳电子的SiC MOSFET产品系列与其最适合的应用场景进行匹配。

表格2：应用领域与器件选型推荐

应用领域推荐产品系列核心技术理由器件核心价值

储能变流器 (PCS) B3M013C120Z1200V耐压匹配1500V母线，开尔文源降低损耗，银烧结提升可靠性。高效率、高功率密度、高可靠性

T型三电平逆变器 B3M013C120H/Z低开关损耗支持高频工作，使能更紧凑的拓扑设计。提高效率，减小系统体积。APF/SVG电能质量 B3M010C075Z超高速开关和低损耗，实现快速精准的谐波和无功补偿。响应速度快，系统小型化。

AI算力电源 B3M010C075Z极低的开关损耗和热阻，支持兆瓦级功率密度。功率密度高，散热需求低。

数据中心HVDC B3M013C120Z1200V耐压适用于800V总线，低损耗降低I2R热损。降低铜缆成本，提升能效。

数据中心巴拿马电源 B3M010C075Z750V耐压覆盖48V升压及中间总线转换，支持高功率密度。高效率，小型化，系统简化。

英伟达800V数据中心HVDC B3M013C120Z1200V耐压，开尔文源和银烧结确保性能和可靠性，是核心使能技术。解决制约AI扩展的能源瓶颈。

数据中心高频UPS B3M010C075Z高频开关能力，大幅减小无源元件体积。减小尺寸，降低重量，提升能效。

工商业光伏逆变器 B3M013C120H/Z1200V耐压覆盖1500V系统，低损耗提升能量转换效率。效率高，长期可靠，经济性好。

4.2 系统级效益与总拥有成本（TCO）分析

SiC的真正价值在于对整个系统带来的革命性改变。倾佳电子的SiC MOSFET系列产品凭借其极低的开关和导通损耗，允许更高的开关频率，从而减小了无源器件的尺寸、重量和成本 。同时，减少了发热，降低了散热需求，进而减小了散热片尺寸或取消风扇 ，实现了更高的功率密度和更小的系统尺寸，最终节省了宝贵的占地空间、运输成本和制造成本。

虽然SiC器件的单位成本可能高于同级别的硅器件，但从系统层面考量，SiC所带来的系统简化、体积缩小和效率提升，将抵消甚至远超其初始成本。以AI数据中心为例，SiC的使用可以减少高达70%的铜缆用量，降低散热费用，并节省宝贵的机架空间 。这些节省的开支远超过SiC器件本身的成本。因此，决策者需要从传统的“器件成本”思维转变为“系统总拥有成本”思维，才能真正理解SiC的巨大价值。

4.3 选型指南与未来展望

对于成本敏感但对性能有一定要求的设计，传统TO-247-3封装的H系列提供了极佳的平衡。而对于追求极致效率、最高功率密度和长期可靠性的高端应用，如AI算力电源和英伟达800V HVDC，强烈推荐采用开尔文源和银烧结技术的Z系列产品。其所带来的性能优势将直接转化为更高的系统效率和更稳健的长期运行。

随着AI、储能、电动汽车等高功率应用的爆发式增长，对高效、高密度电源转换的需求将持续扩大。SiC作为下一代电力电子系统的核心技术，其市场渗透率将持续提高。倾佳电子凭借其在SiC MOSFET产品上的全面布局，特别是对先进封装技术的应用，已站在了这一技术革命的前沿，为未来的电力电子应用提供了坚实的技术支撑。
