SN74LV8T245 Octal总线收发器技术解析与应用指南

Texas Instruments SN74LV8T245/SN74LV8T245-Q1八路总线收发器具有三态输出，所有八个通道均由方向（DIR）引脚和输出使能（OE）引脚控制。输出电平以电源电压（V CC ）为基准，并且支持1.8V、2.5V、3.3V和5V CMOS电平。该输入经设计，具有较低阈值电路，支持较低电压CMOS输入的上行转换（如1.2V输入转换为1.8V输出或1.8V输入转换为3.3V输出）。此外，5V容限输入引脚可实现下行转换（如3.3V输入转换为2.5V输出）。Texas Instruments SN74LV8T245-Q1器件符合汽车应用类AEC-Q100标准。

数据手册：

*附件：SN74LV8T245-Q1数据表.pdf

特性

宽工作电压范围：1.8V至5.5V
单电源电压转换器（参阅LVxT增强输入电压）
- 上行转换
  - 1.2V至1.8V
  - 1.5V至2.5V
  - 1.8V至3.3V
  - 3.3V至5.0V
- 下行转换
  - 5.0V、3.3V、2.5V至1.8V
  - 5.0V、3.3V至2.5V
  - 5.0V至3.3V
5.5V容限输入引脚
支持标准引脚排列
速度高达150Mbps，具有5V或3.3V VCC
闭锁性能超过JESD 17规范的250mA

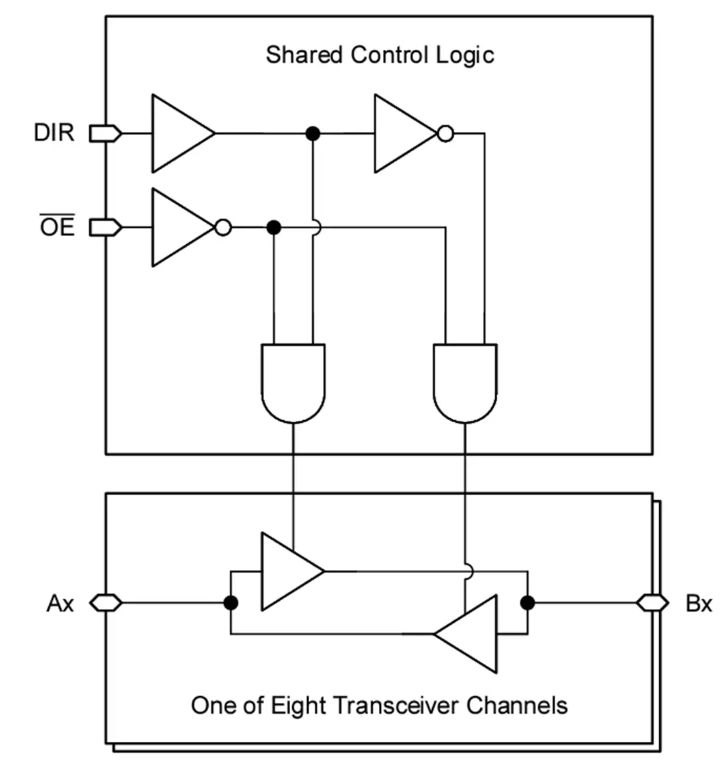

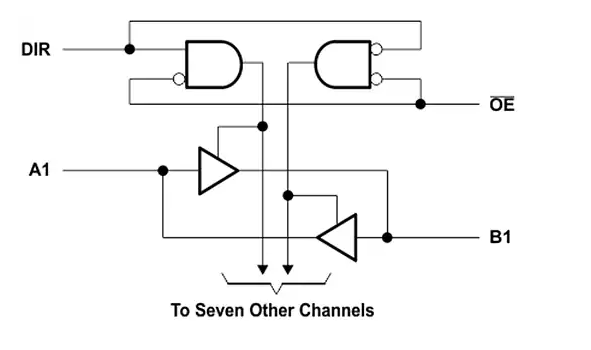

功能框图

SN74LV8T245 Octal总线收发器技术解析与应用指南

一、产品核心特性

SN74LV8T245是德州仪器(TI)推出的1.65V至5.5V八通道总线收发器，2022年12月发布(SLUSET3版本)，2023年4月完成修订。该器件具有以下突出特性：

?关键性能指标?：

?宽电压工作范围?：支持1.8V/2.5V/3.3V/5V CMOS电平转换
?高速传输?：最高支持150Mbps数据传输速率(5V供电时)
?双向电平转换?：
- 上转换：1.2V→1.8V, 1.5V→2.5V, 1.8V→3.3V, 3.3V→5V
- 下转换：5V/3.3V→2.5V, 5V→3.3V等
?低功耗设计?：静态电流仅2μA(待机模式)
?增强型ESD保护?：HBM 4000V, CDM 2000V
?多种封装选项?：VQFN-20(4.5×2.5mm)、VSSOP-20(5.1×3mm)、TSSOP-20(6.5×4.4mm)

二、硬件架构解析

1. 引脚功能定义

引脚	名称	类型	功能描述
1	DIR	I	方向控制(低电平→A, 高电平[]()→B)
19	OE	I	输出使能(低电平有效)
2-9	A1-A8	I/O	A端数据通道
11-18	B1-B8	I/O	B端数据通道
20	VCC	P	电源(1.65-5.5V)
10	GND	G	地
