Texas Instruments bq28Z620电池电量测量仪器是一款高度集成的高精度1-2节串联电芯气体监测计和保护解决方案，可实现自主充电器控制和电芯均衡。bq28Z620器件通过主模式^I2C^广播充电电流和电压信息，可实现自主电荷控制，从而消除通常由系统主机控制器产生的软件开销。bq28Z620器件提供了一个基于电池组的全集成解决方案，该解决方案具备闪存可编程的定制精简指令集CPU（RISC）、安全保护以及认证功能，适用于1-2节串联锂离子电芯和锂聚合物电池组。

数据手册：*附件：Texas Instruments bq28Z620电池电量测量仪器数据手册.pdf

Texas Instruments bq28Z620气体监测计通过^I2C^兼容接口进行通信，并将超低功耗的高速TI BQBMP处理器与高精度模拟测量功能结合在一起。该器件还将集成闪存、外设和通信端口阵列、N沟道FET驱动器以及SHA-1验证转换响应器整合于一套完整的高性能电池管理解决方案。

特性

• 采用专用主模式I2C接口，实现自主电池充电控制
• 400kHz^I2C^总线通信接口，包括1.2V逻辑电平，适用于高速编程和数据访问
• 采用内部旁路实现电芯均衡，优化电池状况
• 高侧保护N沟道FET驱动器可在故障期间实现串行总线通信
• 用于电压、电流和温度的可编程保护等级
• 具备两个独立ADC的模拟前端
  • 支持电流和电压同步采样
  • 高精度库仑计数器，输入失调电压误差<1?V（典型值）
• 支持低至0.5mΩ的电流感应电阻器，同时可测量1mA电流
• SHA-1验证响应器，用于提高电池组安全性
• 紧凑型12引脚VSON封装（DRZ）

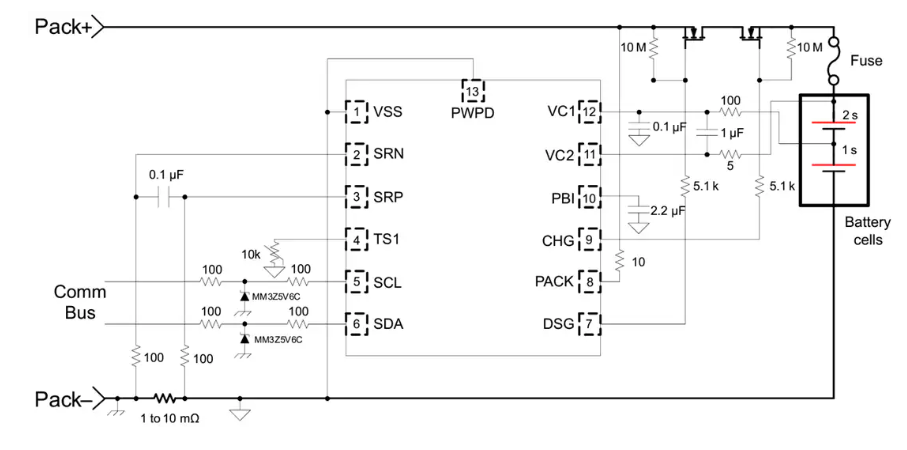

简化原理图

BQ28Z620电池管理系统深度解析与应用指南

一、产品核心特性

BQ28Z620是德州仪器(TI)推出的1-2串锂离子电池组阻抗跟踪(Impedance Track?)电量计与保护解决方案，2022年12月发布(SLUSET3版本)。该器件集成以下创新特性：

?突破性技术指标?：

• ?双模通信接口?：400kHz I2C总线(支持1.2V逻辑电平) + 专用MASTER模式I2C接口
• ?超高精度测量?：
  • 输入偏移误差<1μV(典型值)
  • 支持0.5mΩ超小采样电阻
  • 1mA级电流检测分辨率
• ?多重保护机制?：电压/电流/温度可编程保护阈值
• ?安全认证?：集成SHA-1认证响应器
• ?微型封装?：12引脚VSON(4×2.5mm)

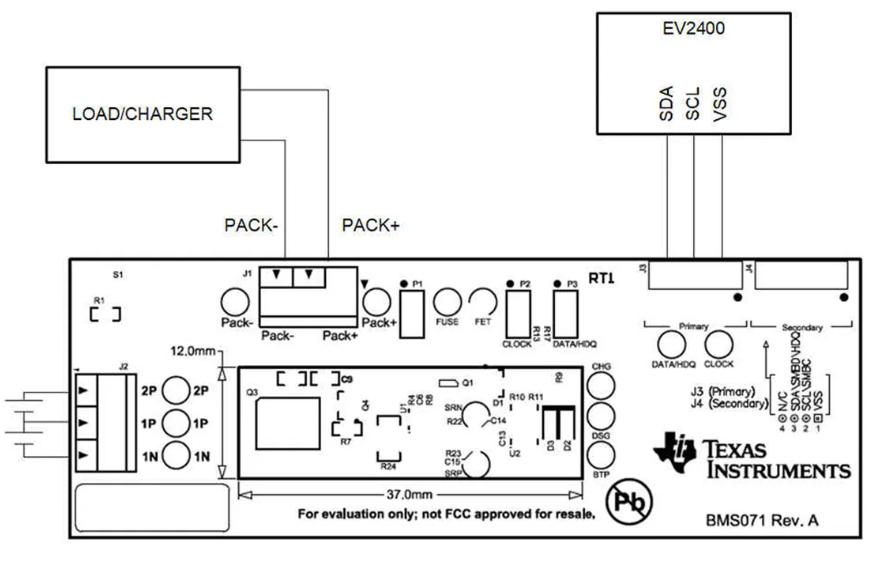

二、硬件架构解析

1. 引脚功能定义

三、故障诊断与优化

1. 常见问题处理

2. 性能优化建议

• ?噪声抑制?：
  • 启用64次ADC平均
  • 缩短转换时间至1.95ms(牺牲精度)
• ?热设计?：
  • 封装θJA=51.7°C/W
  • 建议PCB增加散热过孔
