泰克科技EA-SCB串联连接盒在高压测试中的应用

随着技术进步，对更智能、更强效电力解决方案的需求与日俱增。轨道交通、可再生能源及航空领域的高压直流(HVDC)系统正在不断突破性能极限。

高压系统可显著降低配电网络中的电阻损耗。根据焦耳定律(P_loss = I?×R)，电阻损耗与电流平方成正比。通过提升电压等级来降低工作电流，能够有效抑制电阻损耗，从而实现更高效的电能传输。其作为电力传输与分配领域的重大技术进步，相比沿用百年的传统交流电系统，在高效性、可靠性和大容量传输方面展现出独特优势。

目前高压直流系统已在多个关键领域获得规模化应用，主要包括轨道交通、航空电气、可再生能源。

轨道交通领域的高压应用

降低基建成本 提升能效水平

全球轨道交通系统普遍采用1500V DC、3000V DC、15000V AC和25000V AC等标准化高压供电。其中3000V直流系统凭借效率与基建需求的平衡优势，广泛应用于城际铁路、轻轨等长距离大负荷运输场景。

更高的电压降低了电力传输所需的电流，使得可以使用更轻薄的导线，显著降低接触网和变电站的基建成本，同时提升整体能效并降低运营成本，减少对环境的影响。

航空领域的高压应用

减轻机体重量 优化能源效率

随着航空业向全电/混电飞机转型，1000-3000V直流系统已成为实现高效、安全及技术创新的核心。高压系统为用于空调和增压等的电动环境控制系统以及电推进装置等高功耗设备提供支持。随着航空业向全电/混电飞机转型，1000-3000V直流系统已成为实现高效、安全及技术创新的核心。高压系统为用于空调和增压等的电动环境控制系统以及电推进装置等高功耗设备提供支持。

通过高压降低电流需求实现线缆轻量化，这对提升航电系统能效和开发新一代环保飞机具有战略意义。

可再生能源领域的高压应用

实现低损耗传输 高效储能管理 远距离电力输送

可再生能源的兴起加速了HVDC技术的应用：大型光伏电站通过高压传输减少至逆变器或储能的损耗;电池储能系统(BESS)采用直流高压实现高效充放电。

HVDC技术还可实现远距离输电，将偏远地区可再生能源接入电网并促进跨国电力交易。

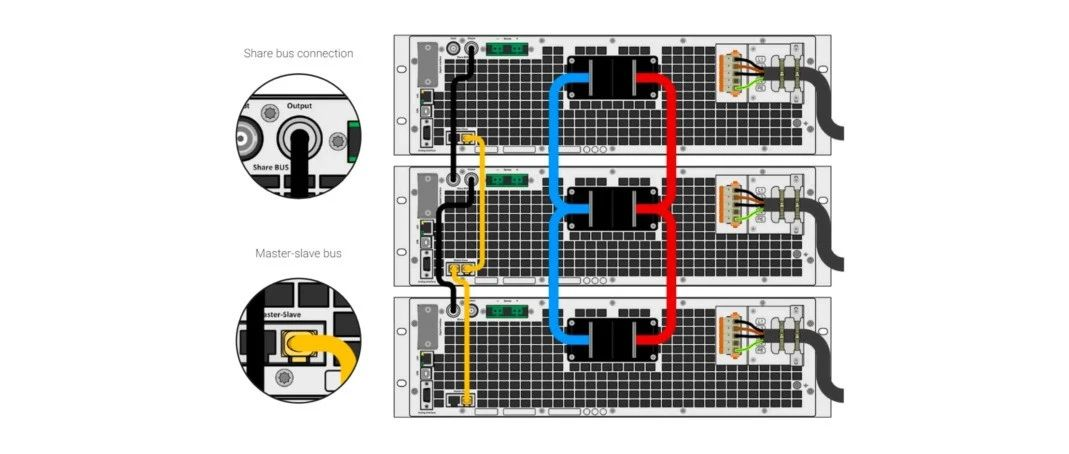

EA的产品组合涵盖了从低压设备到可提供2000 VDC电压的设备的整个范围。那么对于上述这些有更高电压要求的测试应用呢?在之前的文章《直流可编程电源串联或并联连接的优势》，其中我们介绍了通过串联EA可编程直流电源，可以实现更高的电压和功率输出。EA的直流电源可通过串联实现最高3000VDC的输出电压，用以应对当下和面向未来的更广泛的测试需求。

点击上方图片，即刻回顾往期文章

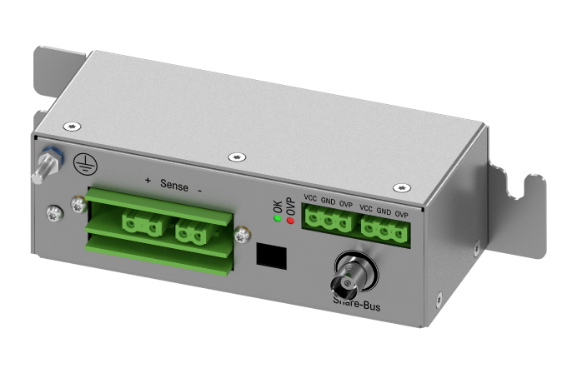

为帮助工程师以充分的信心和灵活性面对电力发展的高压趋势，我们专为3000V(含)以内EA直流电力设备的无缝串联而设计开发了串联连接盒EA-SCB。

|专为串联设备设计|

为保障测试安全，在对直流电源进行串联运行时，必须使用串联连接盒(SCB)。凭借25 μs的过压检测响应时间，该装置能有效防止串联设备超过额定绝缘电压，保障系统安全运行。

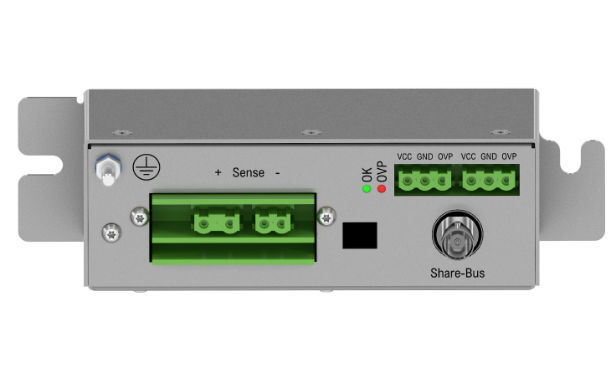

SCB用于测量EA设备直流端口的直流电压。如果直流端口的电压超过允许电压(例如SCB 360 V对应360 V (+容差))，SCB会将共享总线短路，这会导致EA设备上报共享总线故障(SF)，关闭设备直流端口。

此外，SCB会将OVP(过压保护)信号转发给所有其他已连接的SCB，这些SCB随后也会短路其共享总线，从而关断所有设备的直流端口。在这种状态下，各EA设备的内部电阻可以重新均衡，使得在直流端口重新启用后，过压情况得以解除。

|EA-SCB串联连接盒核心特性|

■ 高压扩展能力：支持多台EA设备串联，实现3000V宽范围电压提升

■ 弹性拓扑架构：模块化设计支持串/并联混合扩展，满足动态高压应用场景需求

■ 25μs级保护响应：过压触发阈值精度达标称电压+7%，协同控制系统安全

■ 全合规安全防护：通过绝缘电压强化保护与系统级安全联锁，符合国际认证标准

借助SCB串联连接盒，系统支持灵活拓扑配置——既可实现设备独立运行，也可构建串联架构。通过将两组并联设备进行串联，可进一步组合成高电压、大功率系统，精准满足市场需求。EA Elektro-Automatik的SCB技术，为现代电力高压测试提供可靠保护与高效运行保障。
