Texas Instruments MSPM0L130x/MSPM0L130x-Q1 Arm^?^ Cortex ^?^ -M0微控制器 (MCU) 是MSP高度集成的超低功耗32位MSPM0 MCU系列。这些器件基于增强型ARM Cortex-M0+内核平台，工作频率高达32MHz。这些优化成本MCU集成了高性能模拟外设，支持从-40°C到125°C的扩展温度范围，并可在1.62V到3.6V的电源电压下工作。

数据手册：

MSPM0L130x/MSPM0L130x-Q1器件提供高达 64KB的嵌入式闪存程序存储器以及高达4KB的SRAM。这些MCU采用高速片上振荡器，精度高达±1.2%，无需外部晶体。其他特性包括一个3通道DMA、16位和32位CRC加速器以及各种高性能模拟外设，例如一个带可配置内部电压基准的12位1.68MSPS ADC和一个带内置基准DAC的高速比较器。该器件包括两个具有可编程增益的零漂移零交叉运算放大器、一个通用放大器和一个片上温度传感器。此系列器件提供智能数字外设，如四个16位通用定时器、一个窗口式看门狗定时器和各种通信外设，包括两个UART、一个SPI和两个I^2^C。这些通信外设为LIN、IrDA、DALI、Manchester、Smart Card、SMBus和PmBus提供协议支持。

MSPM0L130x/MSPM0L130x-Q1系列低功耗MCU由不同程度的模拟和数字集成器件组成，客户可以找到满足其项目需求的MCU。这种架构结合了多种低功耗模式，经过优化能够延长便携式测量应用中的电池使用寿命。MSPM0L130x-Q1器件符合汽车应用类AEC-Q100标准。

特性

内核
- Arm 32位Cortex-M0+ CPU，频率高达32MHz
工作特性
- 扩展温度范围：-40 °C至125 °C
- 宽电源电压范围：1.62 V至3.6 V
存储器
- 高达64KB闪存
- 高达4KB SRAM
高性能模拟外设
- 一个12位1.68Msps模数转换器(ADC)，总共有10条外部通道
- 可配置的1.4V或2.5V内部ADC电压基准(VREF)
- 两个零漂移、零交叉斩波运算放大器 (OPA)
  - 0.5?V/°C漂移，具有斩波
  - 6pA输入偏置电流（仅限MSPM0L134x）
- 集成可编程增益级(1-32x)
- 一个通用放大器(GPAMP)
- 一个具有8位基准DAC的高速比较器(COMP)
  - 32ns传播延迟
  - 低至<>
- ADC、OPA、COMP和DAC之间的可编程模拟连接
- 集成式温度传感器
优化的低功耗模式
- 运行：71° A/MHz (CoreMark)
- 停止：151?A（4MHz时）和44?A（32kHz时）
- 待机：32kHz 16位计时器运行时为1.0?A，SRAM/寄存器完全保留，32MHz时钟唤醒时间为 3.2?s
- 关断：61nA,具有IO唤醒功能
智能数字外设
- 3通道DMA控制器
- 3通道事件结构信号传输系统
- 四个16位通用定时器，每个定时器都有两个捕捉/比较寄存器，支持待机模式下的低功耗运行，总共支持八个PWM通道
- 窗口看门狗计时器
增强型通信接口
- 两个UART接口；一个支持LIN、IrDA、DALI、Smart Card、Manchester，两个接口均支持待机低功耗运行
- 两个I^2^C接口；一个支持FM+ (1Mbit/s)，两者均支持SMBus、PMBus以及从停止状态唤醒
- 一个SPI，支持高达16Mbit/s
时钟系统
- 内部4MHz至32MHz振荡器，精度为±1.2%(SYSOSC)
- 内部32kHz低频振荡器，精度为±3%(LFOSC)
数据完整性
- 循环冗余校验器 (CRC-16或CRC-32)
灵活的I/O特性
- 多达28个GPIO
- 两个具有失效防护保护功能的5V容限开漏
开发支持
- 2引脚串行线调试 (SWD)
封装选项
- 32引脚 VQFN (RHB)
- 28引脚VSSOP (DGS)
- 24引脚 VQFN (RGE)
- 20引脚VSSOP (DGS)
- 16引脚SOT (DYY), WQFN（RTR）（即将推出WQFN封装）
系列成员
- MSPM0L13x3：8KB闪存、2KB RAM
- MSPM0L13x4：16KB闪存、2KB RAM
- MSPM0L13x5：32KB闪存、4KB RAM
- MSPM0L13x6：64KB闪存、4KB RAM
开发套件和软件
- LP-MSPM0L1306LaunchPad?开发套件
- MSP软件开发套件 (SDK)

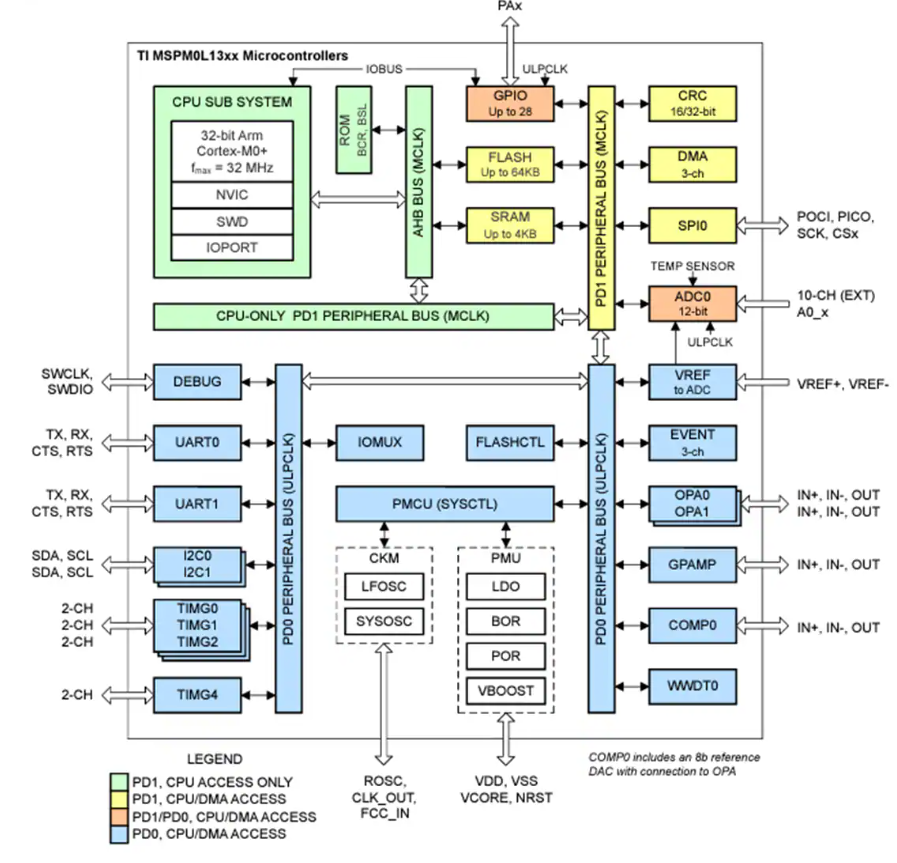

功能框图

MSPM0L130x系列混合信号微控制器技术解析?

?一、产品概述?

MSPM0L130x是德州仪器(TI)推出的基于Arm? Cortex?-M0+内核的32位混合信号微控制器(MCU)，专为高集成度、超低功耗应用设计。该系列支持-40°C至125°C的扩展温度范围，工作电压1.62V至3.6V，具备高性能模拟外设集成能力，适用于电池管理、电源供电、医疗电子、智能计量等场景。

?二、核心特性?

?1. CPU与内存配置?

?Arm Cortex-M0+内核?：最高运行频率32MHz，支持单周期32×32乘法指令。
?存储资源?：
- 闪存容量：8KB/16KB/32KB/64KB（支持10万次擦写周期的耐久性）。
- SRAM容量：2KB/4KB，支持低功耗模式下数据保留。

?2. 模拟外设?

?12位ADC?：1.68Msps采样率，10个外部通道，集成内部参考电压（1.4V/2.5V）。
? 零漂移运算放大器(OPA) ?：
- 支持可编程增益（1x至32x），输入偏置电流低至6pA（MSPM0L134x型号）。
- 集成斩波稳定技术，温漂低至0.5?V/°C。
? 高速比较器(COMP) ?：32ns传播延迟，内置8位DAC参考源。
? 通用放大器(GPAMP) ?：支持轨到轨输入/输出，适用于信号调理。

?3. 低功耗设计?

?多模式功耗管理?：
- ?RUN模式?：71?A/MHz（CoreMark基准）。
- ?STANDBY模式?：1?A（保留SRAM，32kHz定时器运行）。
- ?SHUTDOWN模式?：61nA（支持GPIO唤醒）。
?快速唤醒?：从STANDBY模式唤醒至RUN仅需3.2?s。
