浅谈电子工程师困惑多年的EDA行业的标准格式

话说每个行业有每个行业的标准，工业软件领域文件格式也有达成一定程度默契，比如不同 CAD软件有自己独特的格式，为了各自的用途，有的可以满足不同的曲面，特殊图形的处理，有的是为了轻量化需求。工具之间交换的数据格式还是非常丰富的。

比如*.dxf, *.step,*.prt,*.stl......

文档编辑领域大家都知道WPS把Wrod，EXCEL，PPT，兼容的非常完美，直接无缝切换。

唯独让EDA领域的工程师们，求而不得的，困扰硬件工程师多年的不同工具见得数据转换，成为了大家提及最多的痛点之一。

老王最近在网上下载了一个解决方案，是Cadence格式的，但是，公司统一的EDA工具是Mentor，这么上百页的图纸复刻一遍，想想都让人头大，于是各种尝试，都不尽人意，网络飞掉，shape丢失，文字异常，根本没法用。

EDA行业通用原理图交换格式是EDIF，PCB交换格式基本没有，有也只是部分特殊用途的数据格式，比如ODB++，IDX，IDF，STEP等，EDIF这个格式的最新版也至少20年没更新过了，根本无法满足数据无缝转换的需求。

Cadence，Mentor，Zuken，AD各种主流格式之间的的转换，一直是道坎儿，各大EDA公司提供的转换方法都很默契，满足一个大原则：只进不出，总之就是希望你进来就别再离开。这个符合商业逻辑，也是可以理解，没毛病，但是却苦了硬件工程师们。

国产EDA软件近几年做得风生水起，积极的在响应客户的需求。国产EDA第一个直接面临的问题就是：能否做到数据无缝切换，既要满足当前的历史EDA数据无缝切换到新的工具，还要满足我和其他厂商之间的沟通，也就是要求不同EDA格式，进出自由！进出自由！进出自由！！！

这就给打算做这件事情的EDA们公司出了个难题。通过第三方EDA公司提供的API获得完整的设计数据是有可能的，但是将数据反写可就看情况了，大多数EDA工具为了自我保护，数据格式是加密的，如何反写？除非是非常规手段，这个即使做到了，也是有一些隐患滴。

那么如何破局呢，小编认为，指望国外的软件达成默契来创建一个通用的格式，估计是指不上了，那就期待咱们国产EDA格式在国内EDA领域形成主流之后，自立标准，然后将标准推向国际吧。那么国产EDA软件目前在这方面现在做的怎么样了呢，个人认为只要有人重视你的诉求，问题自然会解决的。

【为昕EDA尝试之一】：统一EDA库格式标准

将各种EDA格式的库统一为*.vsl （symbol）和*.fpt（footprint），作为中间格式，多对多转换。

这活儿不好干，工具类型多，工具版本多，数据多样性，兼容起来，工作量是巨大的，但是解决用户的痛点，有价值，有用户，付出也是值得的。

EDA库转换目录

ALLegro封装库（*.dra）-库文件

ALtium封装库（*.PcbLib）-库文件

KiCad封装库（*.kicad_mod）-库文件

Mentor封装库（*.cel）-库文件

PADS封装库（*.d）-库文件

符号

Vxin符号库（*.vsl）-库文件

ALtium符号库（*.SchLib）-库文件

Capture符号库（*.olb）-库文件

Capture符号库（*.xml）-库文件

Design Entry HDL库文件格式

KiCad符号库（*.kicad_sym）-库文件

Mentor符号库（*.p，*.c）-库目录

原理图

ALtium原理图 ASCLL(*.SchDoc)-库文件

PCB

ALtium PCB ASCLL(*.PcbDoc)-库文件

【为昕EDA尝试之二】: dxf 到 fpt

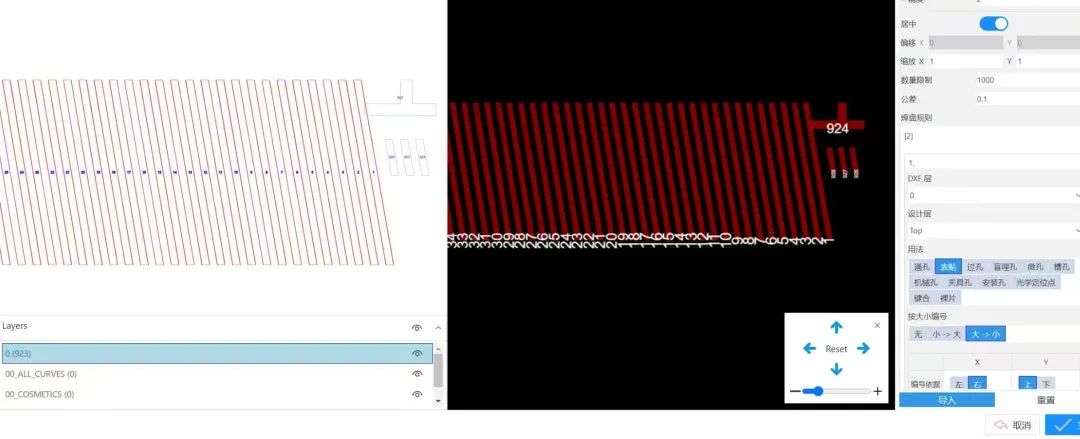

直接将二维异形图形DXF格式，一键转换成封装文件，几百个不同形状的焊盘一键生成，并自动编号，1分钟内完成几个百不同形状的焊盘组成的金手指封装，然后输出到各种EDA格式。

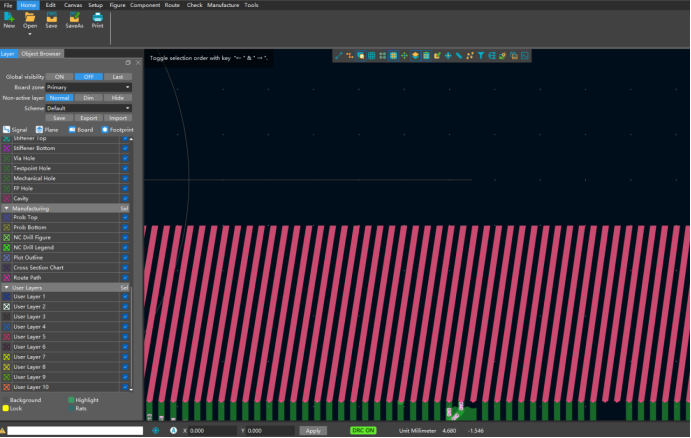

一键创建异形封装

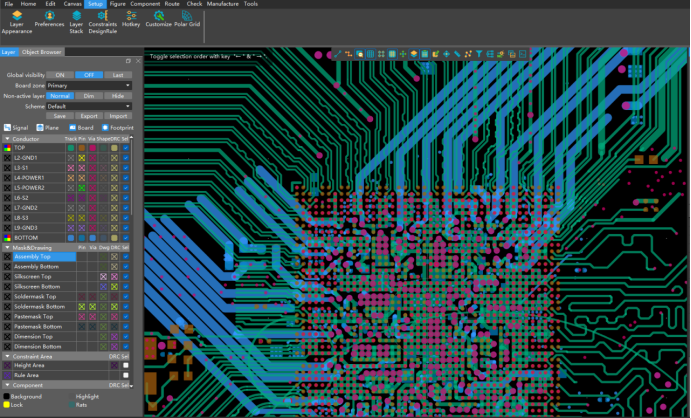

导入Layout工具布局

【为昕EDA尝试之三】：兼容市场主流EDA软件格式的设计数据格式转换

兼容范围：器件、Net、Shape、属性、文字、其他。

兼容主流EDA工具，一网打尽。

好了，说多了你没时间看，更多精彩内容，后面接着聊。
