轻松识别车载负载状态，精准测试电流变化！思瑞浦推出车规四通道高压侧电源开关TPS42Q20Q

聚焦高性能模拟与数模混合产品的供应商思瑞浦3PEAK（股票代码：688536）推出TPS42Q20Q 汽车级40V/160mΩ四通道高压侧电源开关，符合AEC-Q100 Grade1认证，支持4V-40V宽输入电压及-40°C至+125°C工作温度。产品集成四通道独立控制、高精度电流检测（±3%@500mA）及多重故障保护，专为车身控制、ADAS摄像头、工业自动化等多负载场景设计，显著提升系统集成度与可靠性。

01TPS42Q20Q产品优势

汽车级高可靠性

支持4路独立控制通道（IN1-IN4），每通道导通电阻160mΩ@25°C，可同步驱动多路负载（如车窗电机、车灯）。ETSSOP28封装优化散热设计，热阻低至15°C/W（θJB），支持全通道并行工作。

精准电流检测

版本A（TPS42Q20AQ）每通道独立故障指示（ST1-ST4），实时反馈开路/短路/过温异常。

版本B（TPS42Q20BQ）通过SEH/SEL引脚选择监测通道，CS引脚提供±3%@500mA电流检测精度。

多重保护机制

阻性负载的过载与短路保护机制（如加热器/PTC元件）：可调电流限制（0.5A–2.5A/通道），精度±15%@500mA，精准匹配负载功率。

容性负载保护机制：±36V反向电压保护+48V负载突降耐受（400ms），防止电压瞬变损坏器件。短路到地时触发快速开环响应（1μs），立即切断电流，防止过热损坏。

感性负载保护机制（如电机/继电器）：短路到电池时，承受持续2.5A反向电流（60s内），保护电路不被击穿。

6kV ESD防护、过温自恢复/锁存模式（THER引脚控制）。

灵活控制与低功耗设计

可调电流限制0.5A-2.5A/通道，精度±15%@500mA。

关断模式待机电流仅0.5μA（常温），DEN引脚全局控制诊断功能，禁用时功耗降至 500nA。

02TPS42Q20Q产品特性

?输入电压范围：4V-40V（最大48V耐压）

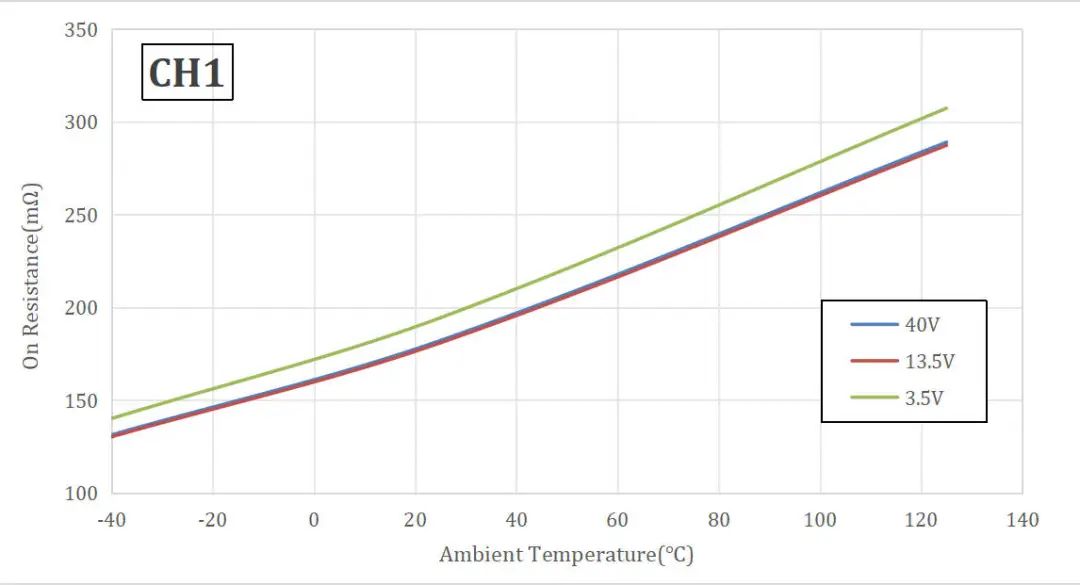

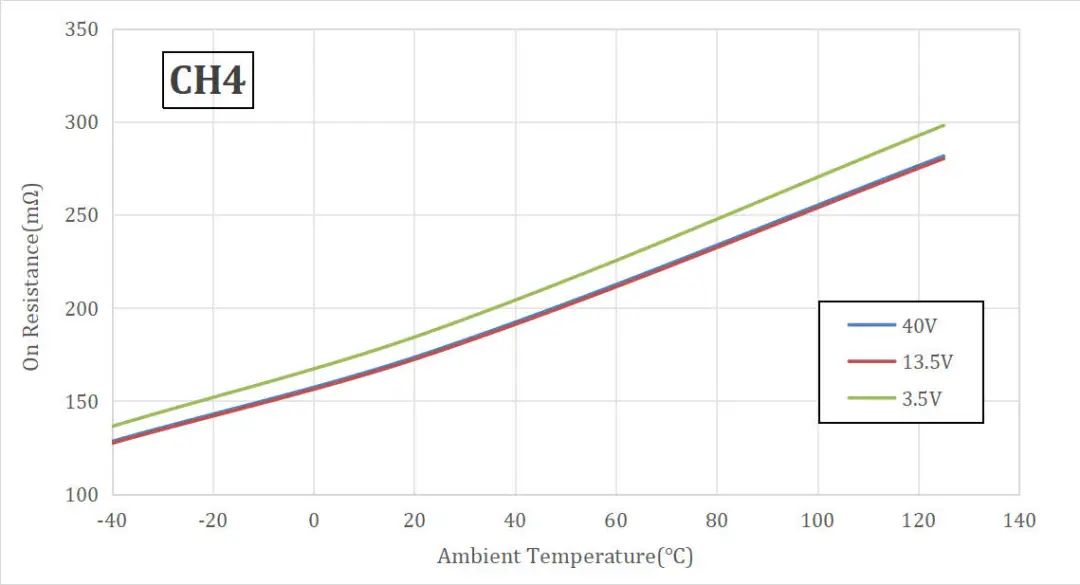

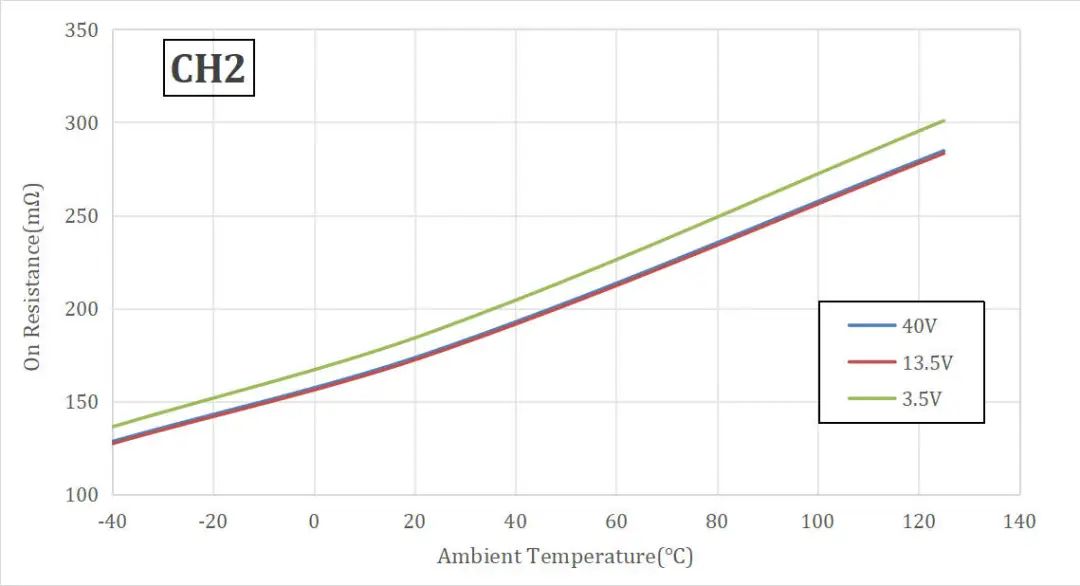

?导通电阻：160mΩ@25°C（常温），260mΩ@150°C（高温）

?工作温度：-40°C至+125°C（环境温度）

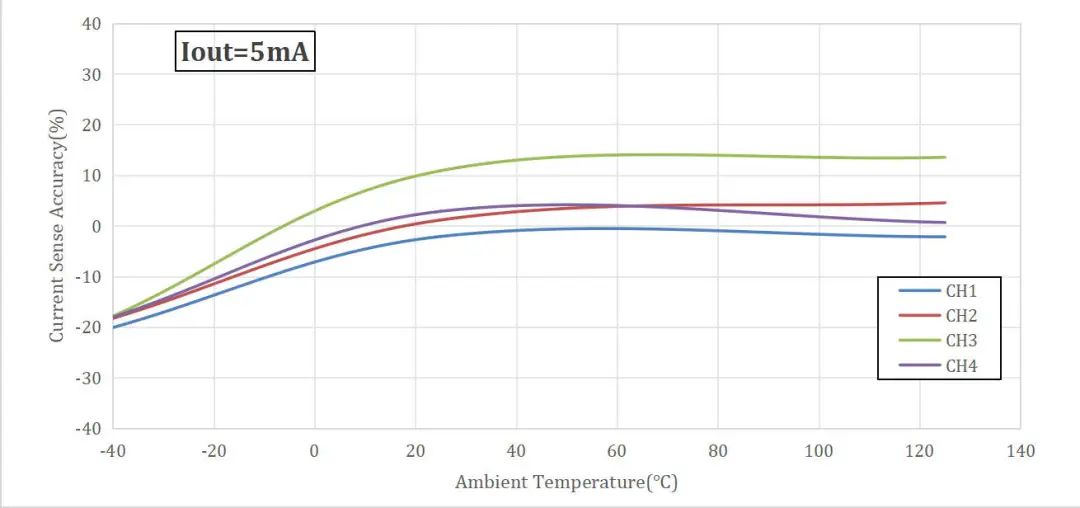

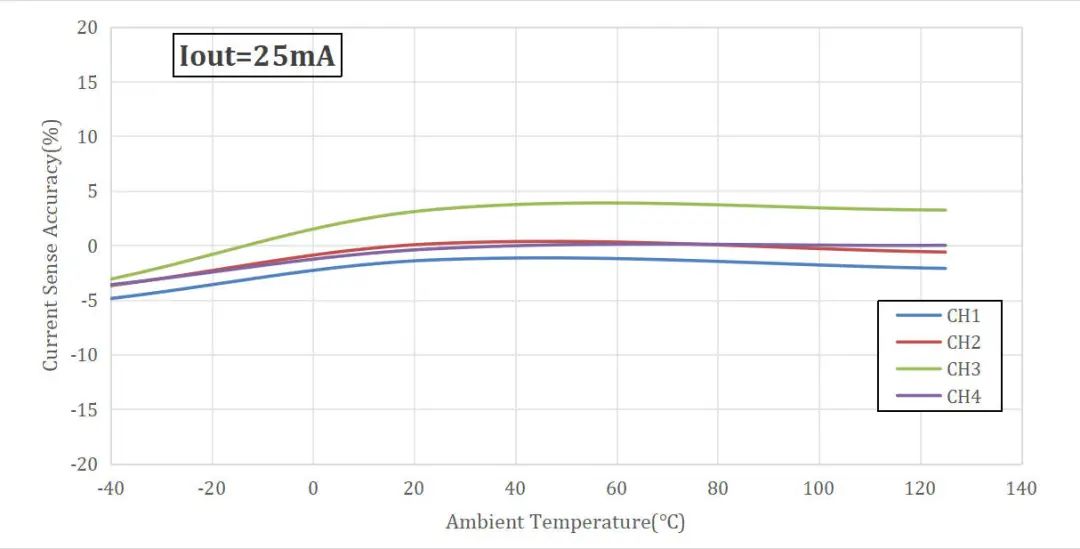

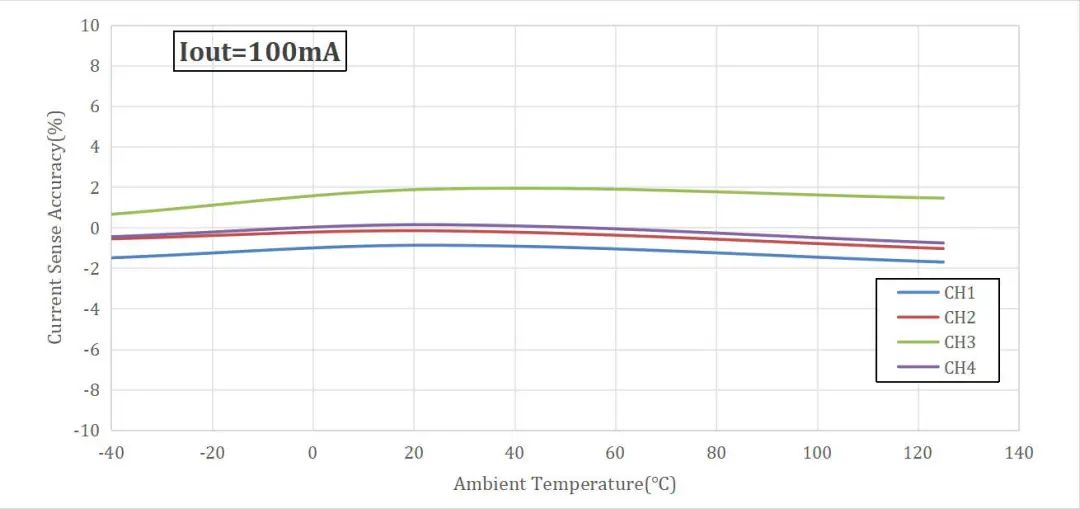

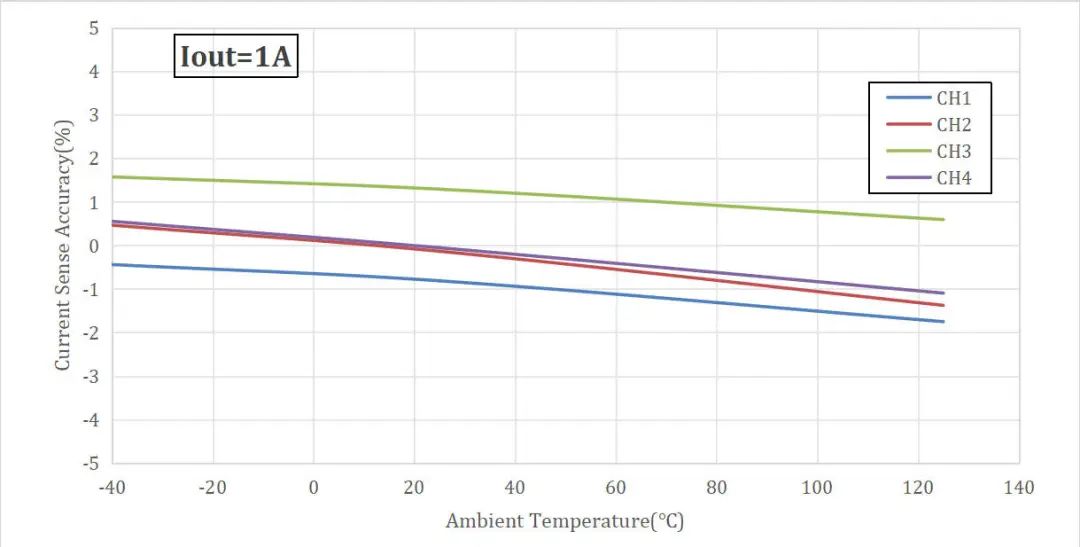

?电流检测精度：±3%@500mA，±8%@50mA

?封装选项：ETSSOP28（热增强型）

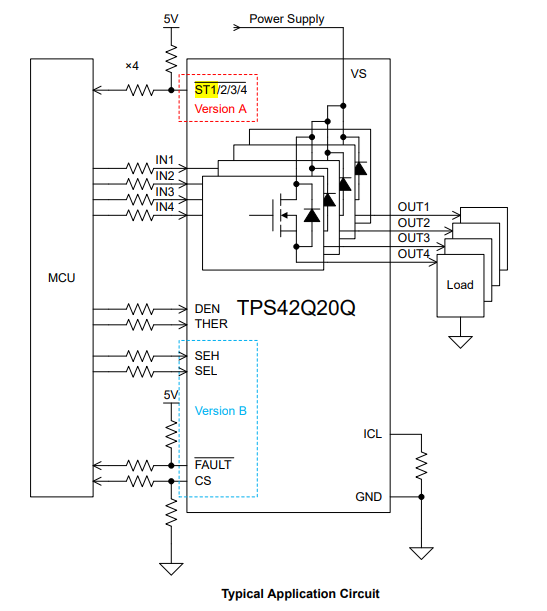

03TPS42Q20Q典型应用

TPS42S40Q专为汽车电子与工业控制设计，典型应用包括：

车身控制：四路独立驱动车窗、座椅、灯光模块。

ADAS系统：环视摄像头供电与短路保护。

工业自动化：多电机同步控制、分布式电源管理。
