?TPS92360 38-V 1.2-A单通道LED背光驱动器技术文档摘要

该TPS92360具有额定电压为40 V的集成开关FET，是一款串联驱动LED的升压转换器。升压转换器具有一个40V、1.8A的内部MOSFET，最小电流限制为1.2A;因此，它可以驱动单个或并联的LED灯串，用于小型到大型面板背光。默认的白光LED电流由外部传感器电阻R 设置 ，反馈电压调节至204 mV，如简化原理图所示。在作过程中，可以使用施加到CTRL引脚的脉宽调制（PWM）信号来控制LED电流，占空比通过该信号确定反馈参考电压。TPS92360不会突发LED电流;因此，它不会在输出电容器上产生可听见的噪声。为了获得最大程度的保护，该器件具有集成的LED开路保护功能，可禁用TPS92360，以防止输出电压在LED开路条件下超过器件的绝对最大额定电压。

该TPS92360采用节省空间的 5 引脚 SC70 封装。
*附件：tps92360.pdf

特性

• 2.7V 至 5.5V 输入电压
• 集成 40V、1.8A MOSFET
• 驱动高达 38 V 的 LED 灯串
• 1.2A 最小开关电流限制
• 1.2MHz开关频率
• 204mV 基准电压
• 内部补偿
• PWM亮度控制
• LED 保护开路
• 欠压保护
• 内置软启动
• 热关断
• 效率高达 90%

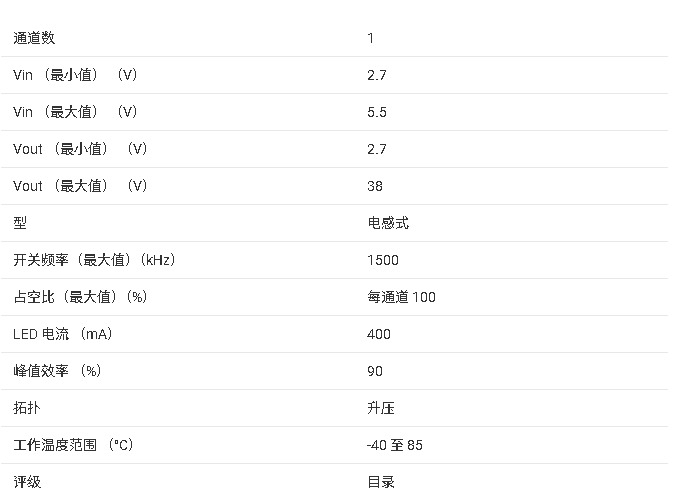

参数

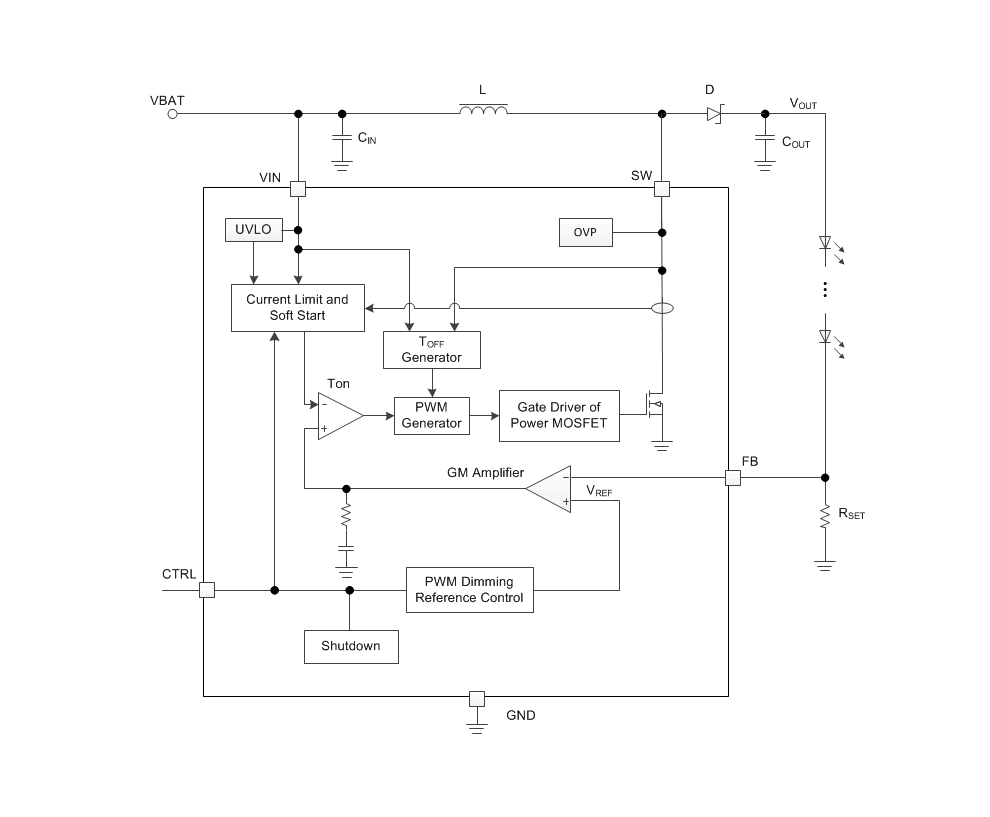

方框图

?1. 核心特性?

• ?输入电压范围?：2.7V至5.5V，集成40V/1.8A MOSFET。
• ?驱动能力?：支持单LED串或并联串，输出电压最高38V，开关电流限值1.2A（最小值）。
• ?控制特性?：1.2MHz开关频率，204mV反馈参考电压，内部补偿，PWM调光控制。
• ?保护功能?：开路LED保护、欠压保护、软启动、热关断，效率高达90%。

?2. 应用场景?

• ?消费电子?：智能手机/平板背光、便携媒体播放器、小型显示屏。
• ?工业设备?：手持终端（如EPOS）、医疗设备（如血糖仪）、恒温器显示。
• ?其他?：手电筒、冰箱/烤箱显示屏。

?3. 关键设计参数?

• ?引脚配置?（5引脚SC70封装）：
  • ?SW?：内部MOSFET漏极连接。
  • ?FB?：电流反馈引脚（连接外部检测电阻）。
  • ?CTRL?：PWM调光信号输入。
• ?电气特性?：
  • 反馈电压范围：188-220mV（典型值204mV）。
  • 热阻：结到环境263.8°C/W（SC70封装）。

?4. 功能描述?

• ?调光机制?：通过CTRL引脚PWM信号调节FB参考电压，实现无噪声模拟调光（5kHz-100kHz推荐频率）。
• ?保护机制?：
  • ?开路保护?：检测SW电压超标且FB电压<30mV时关闭输出。
  • ?热保护?：结温超160°C时关断，降温15°C后恢复。
• ?软启动?：初始电流限制0.72A，6.5ms后恢复1.2A限值。

?5. 典型应用设计?

• ?电路示例?：2.7-5.5V输入驱动10颗串联LED（20mA/颗）。
  • ?电感选择?：4.7-10μH（如Coilcraft LPS4018系列）。
  • ?输出电容?：1-4.7μF陶瓷电容（低ESR）。
  • ?电阻计算?：RSET = VFB/ILED（例：204mV/20mA=10.2Ω）。

?6. 布局与热管理?

• ?布局要点?：
  • 输入电容靠近VIN/GND，缩短SW引脚到电感的路径。
  • FB电阻紧邻FB引脚，信号地与功率地单点连接。
• ?散热建议?：避免结温超过150°C，利用热折返功能降低功耗。

?7. 封装与订购信息?

• ?封装型号?：SC70 (DCK)，5引脚，尺寸2.0mm×1.25mm。
• ?订购编号?：TPS92360DCKR（3000片卷带）。
