高集成度三相FOC预驱驱动芯片ZH63582介绍

三相直流无刷FOC算法ASIC驱动芯片-ZH63582

产品介绍

产品概述：

ZH63582 是一款工作电压7V~32V、最高耐压40V的高集成度三相FOC预驱驱动芯片。集成了FOC控制算法，DCDC或LDO自供电，上管PMOS下管NMOS驱动，以及检测信号处理电路。

系统通过SPD引脚调节速度，FG引脚反馈速度，DIR引脚调节方向，BRK引脚控制刹车。并提供过流、短路、过压、欠压、过温和堵转保护以及限流等功能。

系统的外部电路设计精简，适合风扇和水泵类三相永磁同步电机的集成控制和驱动。采用 ETSSOP24 和 QFN24两种封装形式。

芯片特点：

无感FOC算法集成

可选的双HALL输入，实现启动无反转

工作电压7V~32V

过流、短路、过压、欠压、过温和堵转保护

支持相对相，相对电源，相对地的短路保护

电压开环，恒转速，恒功率或恒转矩工作模式

单采样电阻或者无采样电阻工作模式

5V输出可配置为DCDC模式，供电能力150mA

SPD引脚PWM（占空比）调速

SPD引脚CLK（频率）调速

SPD引脚模拟调速

可配置的速度曲线

休眠模式电流 < 50uA?

DIR引脚控制方向

BRK引脚实现刹车

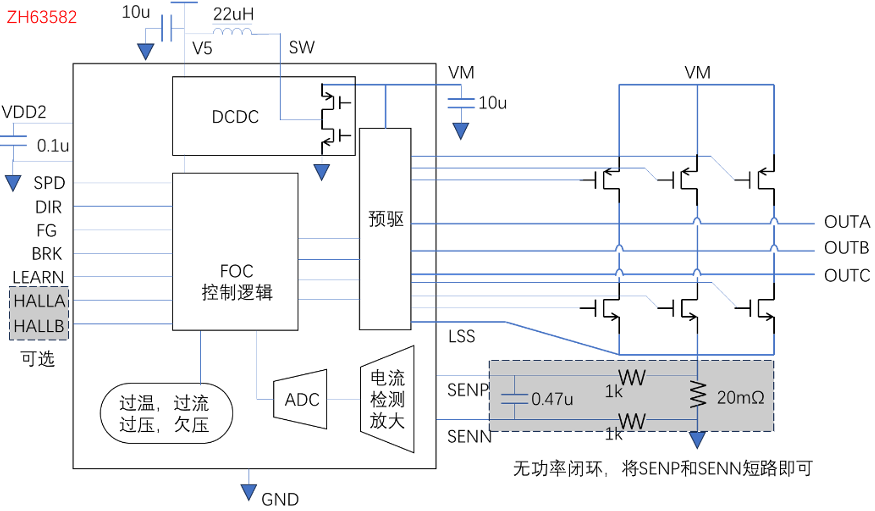

系统框图：

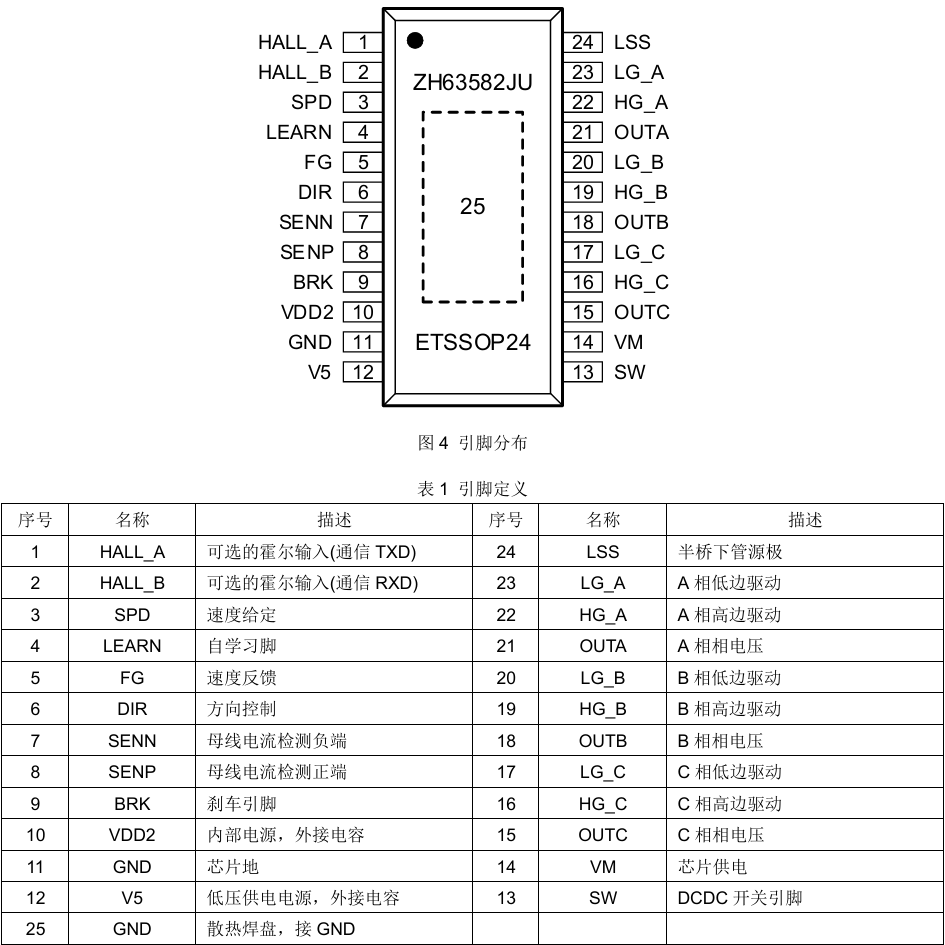

ETSSOP24引脚分布：

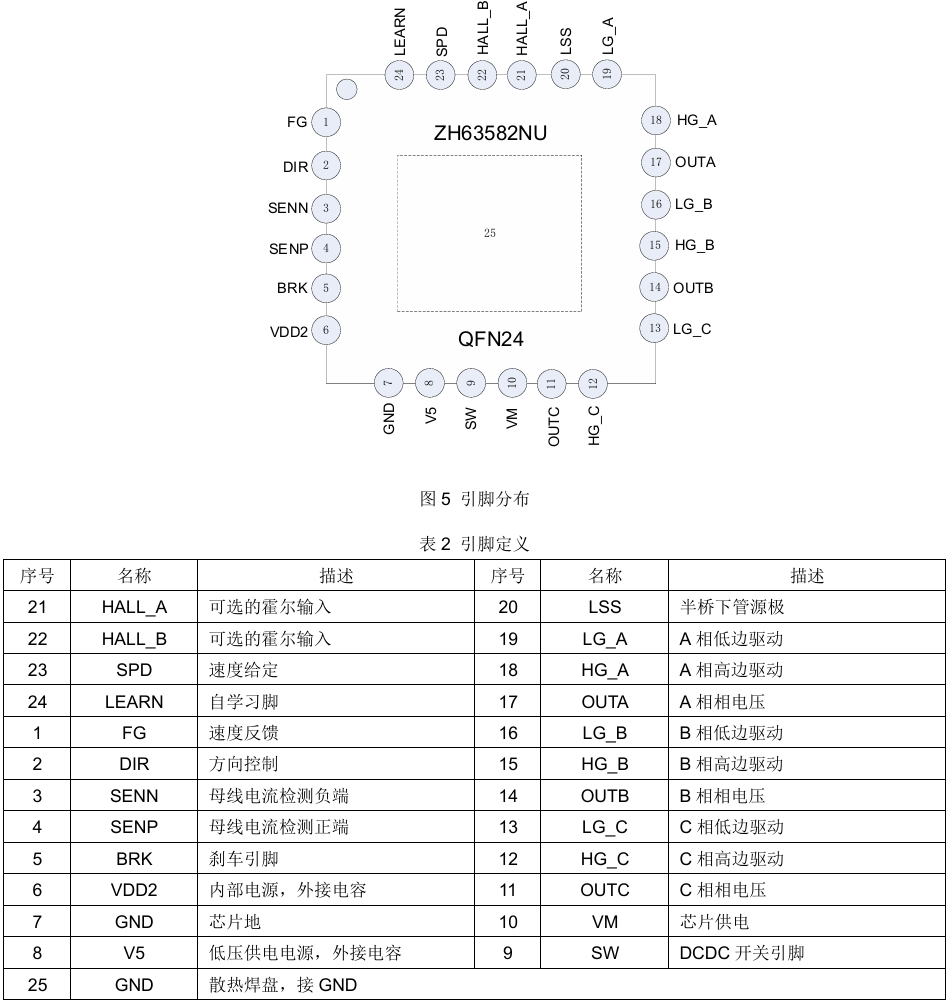

QFN24引脚分布：

订购信息：

芯片应用：

风扇

水泵

除湿机

加湿器

空气净化器

新风系统等低速电机应用。
