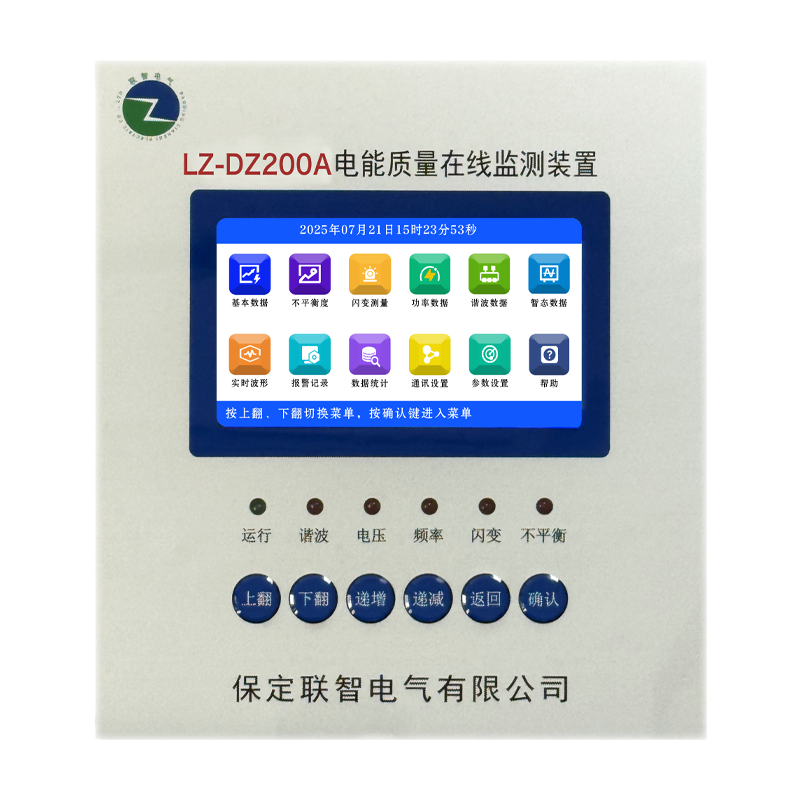

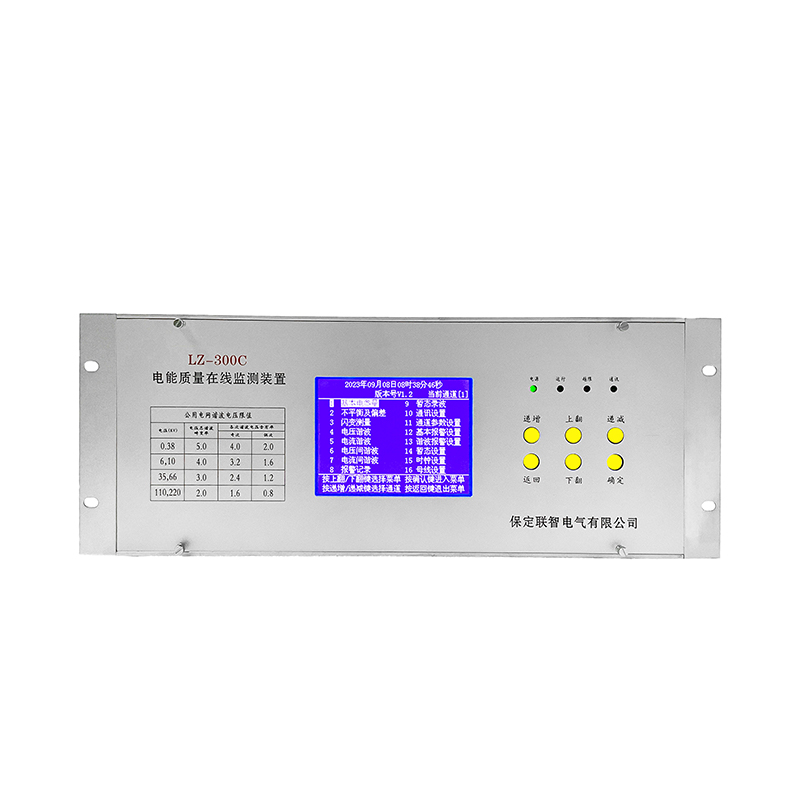

LZ-DZ200电能质量在线监测装置

判断电能质量监测装置的数据偏差是否在允许范围内，需结合标准规范、装置精度等级、测量参数类型及实际应用场景（如新能源并网的特殊要求）综合评估，核心是将实测偏差与 “允许误差限值” 对比。具体方法如下：

一、明确 “允许误差限值” 的依据：标准规范

电能质量监测装置的误差允许范围需遵循国家 / 国际标准，这是判断的核心依据。常见标准包括：

基础通用标准：如 GB/T 19862-2005《电能质量监测设备通用要求》（等效采用 IEC 61000-4-30），明确了监测设备的精度等级（如 0.2 级、0.5 级、1 级）及各参数的允许误差。

参数专项标准：针对具体监测参数（如谐波、闪变等），需结合专项标准中的设备要求，例如：

谐波测量：GB/T 14549-1993《电能质量公用电网谐波》规定，谐波分析仪的精度应满足：对 3~25 次谐波，测量误差≤±5%；25 次以上≤±10%。

电压偏差：GB/T 12325-2008《电能质量供电电压偏差》中，监测设备的电压测量误差需≤±1%（0.5 级及以上）。

闪变测量：GB/T 12326-2008《电能质量电压波动和闪变》要求，闪变仪的 Pst 测量误差≤±10%，Plt≤±15%。

关键：需根据装置的应用场景（如新能源并网），优先采用行业针对性标准（如光伏 / 风电并网导则中对监测设备的附加要求）。

二、确定装置的 “精度等级”

监测装置的精度等级是出厂时定义的误差基准，直接决定允许偏差范围。常见等级及对应误差（以电压 / 电流有效值为例）：

0.2 级：允许误差≤±0.2%（满量程）；

0.5 级：允许误差≤±0.5%；

1 级：允许误差≤±1.0%。

注意：不同参数的精度要求可能不同（如谐波测量精度通常低于有效值），需查阅装置技术手册，确认各参数对应的等级。

三、通过 “校准与比对” 量化实际偏差

判断偏差是否允许，需通过实际测量对比计算误差，核心方法包括：

1. 实验室校准（权威基准）

采用更高精度的标准设备（通常精度等级高于被检装置 3~5 倍，如检测 0.5 级装置需用 0.1 级标准源），在标准条件（如温度 20±2℃、湿度 45%~65%）下，对装置施加已知的标准信号（如额定电压、特定谐波、闪变信号等）。

计算绝对误差（实测值 - 标准值）或相对误差（（实测值 - 标准值）/ 标准值 ×100%），与装置精度等级对应的允许误差对比。
例：0.5 级电压监测装置，在 10kV 额定电压下，标准源输出 10.000kV，若装置显示 9.940kV，相对误差为（9.940-10.000）/10.000×100% = -0.6%，超出 0.5 级允许范围，判定为不合格。

2. 现场比对（实际工况验证）

在新能源并网点等实际运行场景中，将被检装置与经溯源的便携式标准装置并联测量，同步记录数据（如 1 小时内的电压有效值、5 次谐波幅值等）。

统计两者的偏差分布，计算最大偏差、平均偏差，判断是否符合标准限值。
例：测量电压波动时，标准装置显示 Pst=0.8，被检装置显示 Pst=0.87，偏差为（0.87-0.8）/0.8×100%=8.75%，符合 GB/T 12326 中 ±10% 的允许范围，判定为合格。

3. 长期稳定性评估

对运行中的装置，通过历史数据趋势分析（如每周 / 每月的电压平均值漂移），判断偏差是否随时间累积超出允许范围。

例如：0.2 级装置的电压测量值，1 年内从额定值的 + 0.1% 漂移至 + 0.25%，超出 0.2% 限值，需重新校准。

四、区分 “系统误差” 与 “随机误差”

系统误差（如整体漂移）：若偏差稳定且单向（如始终偏高 0.3%），需判断是否超出等级限值（如 0.5 级允许 ±0.5%，则 0.3% 为允许）。

随机误差（如跳变）：需关注短期波动幅度，例如：电压瞬时值跳变幅度≤测量量程的 ±0.5%，且单次跳变持续时间≤10ms（符合装置技术规范），则判定为允许。

五、特殊场景的补充判断

在新能源并网场景中，需额外考虑：

非平稳信号适应性：如风电的快速功率波动下，装置对闪变、间谐波的测量偏差是否仍符合标准（需通过动态标准源模拟波动信号验证）。
