快充电源IC U8766的保护功能详解

先进的封装技术可以提升芯片散热效率，减少过温保护触发频率，间接维持高性能状态?。而芯片保护功能通过硬件机制在保障系统安全、可靠运行的同时，也能起到性能优化的作用。今天介绍的深圳银联宝快充电源ic U8766，集成完备的保护功能，先来看看它的脚位！

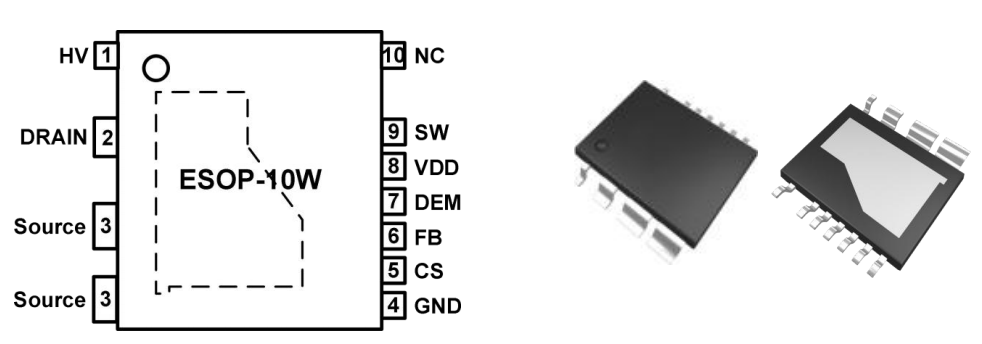

快充电源ic U8766封装形式ESOP-10W，管脚说明：

1 HV P 高压启动管脚

2 DRAIN P GaN FET 漏极引脚

3 Source P GaN FET 源极引脚

4 GND P 芯片参考地

5 CS I/O 电流采样输入、最高频率选择管脚

6 FB I 系统反馈输入管脚

7 DEM I/O 消磁检测、输出 OVP 检测

8 VDD P 芯片供电管脚

9 SW P Boost 电路内置 MOS 的漏极管脚

10 NC -

一、输入欠压保护 (BOP)

快充电源ic U8766通过HV管脚对母线电压进行采样，当母线电压值小于BOP保护阈值VBOP(典型值100V)时，芯片内部的BOP延迟计时使能，计时时间为TBOP_DELAY (典型值80ms)，计时结束后触发BOP保护。如果母线电压超过BOP恢复阈值VBOP_RE(典型值110V)，芯片将重新启动。

二、输出过压保护 (OVP)

快充电源ic U8766通过DEM管脚采样辅助绕组电压判定系统输出的过压状态。当采样到的DEM电压连续6个开关周期高于OVP保护阈值VDEM_OVP(典型值3.6V)时，触发输出过压保护(OVP)，芯片停止开关动作并进入自动重启保护模式。

三、VDD 过压保护 (VDD OVP)

当VDD电压达到保护阈值VVDD_OVP(典型值39V)时，快充电源ic U8766停止开关动作，进入自动重启保护模式。芯片内部集成钳位稳压管，有效地避免了芯片的损伤。

四、CS 过流保护 (OCP)

快充电源ic U8766集成逐周期过流保护功能，在每个功率开关开通周期中，当电流达到OCP阈值VCS_MAX (典型值-650mV/-600mV)时，功率开关立刻关闭。

叁五、异常过流保护 (AOCP)

系统异常状态下(如副边整流管短路，变压器绕组短路)，当功率开关的峰值电流达到AOCP的阈值VCS_AOCP (典型值-1.2V)时，系统进入AOCP保护模式，降低系统开关频率，如果连续三个开关周期触发AOCP状态后，快充电源ic U8766系统进入自动重启保护模式保护模式。
