VK2C系列抗干扰液晶驱动芯片VK2C21A/AA/AQ可替代16C21

VK2C21是一个点阵式存储映射的LCD驱动器，可支持最 大80点（20SEGx4COM）或者最大128点（16SEGx8COM） 的LCD屏。单片机可通过I2C接口配置显示参数和读写显示 数据，也可通过指令进入省电模式。其高抗干扰，低功耗 的特性适用于水电气表以及工控仪表类产品。C188-40

? 工作电压 2.4-5.5V

? 内置32 kHz RC振荡器

? 偏置电压（BIAS）可配置为1/3、1/4

? COM周期（DUTY）可配置为1/4、1/8

? 内置显示RAM为20x4位、16x8位

? 帧频可配置为80Hz、160Hz

? 省电模式（通过关显示和关振荡器进入）

? I2C通信接口

? 显示模式20x4、16x8

? 3种显示整体闪烁频率

? 软件配置LCD显示参数

? 读写显示数据地址自动加1

? VLCD脚提供LCD驱动电压源（≤ VDD）

? 内置16级LCD驱动电压调整电路

? 内置上电复位电路(POR)

? 低功耗、高抗干扰

? 封装

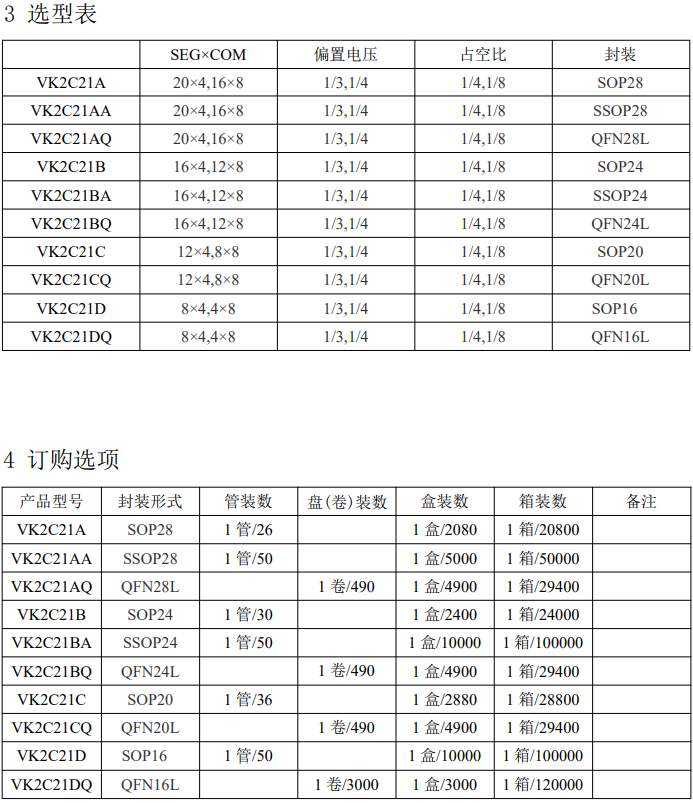

高抗干扰LCD液晶控制器及驱动系列

VK2C21A2.4～5.5V20seg*4com16*8偏置电压1/3 1/4I2C通讯接口SOP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)高抗干扰/抗噪/低功耗

VK2C21AA2.4～5.5V20seg*4com 16*8偏置电压1/3 1/4I2C通讯接口SSOP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)高抗干扰/抗噪/低功耗

VK2C21B2.4～5.5V16seg*4com12*8偏置电压1/3 1/4I2C通讯接口SOP24；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)高抗干扰/抗噪/低功耗

VK2C21BA2.4～5.5V16seg*4com12*8偏置电压1/3 1/4I2C通讯接口SSOP24；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)高抗干扰/抗噪/低功耗

VK2C21C2.4～5.5V12seg*4com8*8偏置电压1/3 1/4I2C通讯接口SOP20；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)高抗干扰/抗噪/低功耗

VK2C21D2.4～5.5V8seg*4com4*8偏置电压1/3 1/4I2C通讯接口NSOP16；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)高抗干扰/抗噪/低功耗

VK2C22A2.4～5.5V 44seg*4com偏置电压1/2 1/3I2C通讯接口LQFP52；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)高抗干扰/抗噪/低功耗

VK2C22B2.4～5.5V40seg*4com偏置电压1/2 1/3I2C通讯接口LQFP48；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)高抗干扰/抗噪/低功耗

VK2C23A2.4～5.5V56seg*4com52*8偏置电压1/3 1/4I2C通讯接口LQFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)高抗干扰/抗噪/低功耗

VK2C23B2.4～5.5V36seg*8com偏置电压1/31/4I2C通讯接口LQFP48；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)高抗干扰/抗噪/低功耗

VK2C24A2.4～5.5V72seg*4com68*8 60*16偏置电压1/3 1/4 1/5I2C通讯接口LQFP80；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)高抗干扰/抗噪/低功耗

VK2C24B2.4～5.5V56seg*4com52*8 44*16偏置电压1/3 1/4 1/5I2C通讯接口LQFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)高抗干扰/抗噪/低功耗
