技术分享 | 车载以太网gPTP时间同步：从协议到工程实践

01 引言

随着车载网络从CAN 总线向以太网迁移，传统毫秒级同步精度已无法满足多传感器融合、线控系统协同的需求。

比如在多传感器时空对齐中，激光雷达的点云、摄像头的图像、毫米波雷达的回波信号，需在同一时间基准下融合。而当以 120km/h 车速计算，1ms的时间偏差会导致3.3cm的空间误差，造成自动驾驶的安全风险。

因此，gPTP通过±50ns 同步精度的设计目标，为传感器融合提供了 “时间锚点”。

02 gPTP协议

相较于工业场景的PTP（IEEE 1588），gPTP针对车载环境做了三项关键优化：

（1）简化的 BMCA（最佳主时钟算法）：减少节点角色切换频率，避免了车载网络拓扑变化频繁导致的同步不稳定；

（2）固定的消息间隔：同步帧（Sync）默认间隔为125ms（logSyncInterval=-3），延迟请求帧（Pdelay_Req）默认间隔为1s（logPdelayReqInterval=0），降低网络带宽占用；

（3）增强的时间戳机制：支持硬件级时间戳的精准捕获，抵消车载电磁环境对软件时间戳的干扰。

03 Linux PTP 工具链

简单来说，LinuxPTP并非单一工具，而是一套模块化的时间同步解决方案，其核心组件主要包括ptp4l，phc2sys，pmc。

（1）ptp4l：是gPTP 协议的核心实现，主要负责时钟角色协商（主 / 从）、时间消息收发、延迟测算与时钟校准。支持边界时钟（BC）、普通时钟（OC）两种模式，适配车载网络的层级拓扑；

（2）phc2sys：是解决 “硬件时钟与系统时钟异步” 问题的工具。车载 ECU 通常存在 PHC（物理层硬件时钟）与系统时钟（OS Clock）两个计时源，phc2sys 通过 PI调节算法，将两者偏差控制在 10ns 以内；

（3）pmc：是PTP 管理客户端，支持查询时钟状态（如GET TIME_STATUS_NP）、配置参数（如SET PORT_PROPERTIES），是调试阶段的 “可视化窗口”。

这套工具链的优势在于车载场景适配性，其自带了automotive-master.cfg与automotive-slave.cfg配置文件，已经预设符合 IEEE 802.1AS-2011 的关键参数(如transportSpecific=0x1、ptp_dst_mac=01:80:C2:00:00:0E)，避免了从零开始的参数调试成本。

04 gPTP工程实践

1、时间同步硬件选型

gPTP从协议到工程实践，首先需要确保硬件满足“时间敏感”特性，具体指标如下：

（1）PHC 硬件时钟：需支持IEEE 1588硬件时间戳；

（2）网卡驱动：必须支持SOF_TIMESTAMPING_TX_HARDWARE与SOF_TIMESTAMPING_RX_HARDWARE标志，以确保收发时间戳由硬件直接生成，而非软件间接计算，从而避免软件栈延迟带来的误差。一般可通过ethtool -T eth0命令验证。

2、主从时钟配置要点

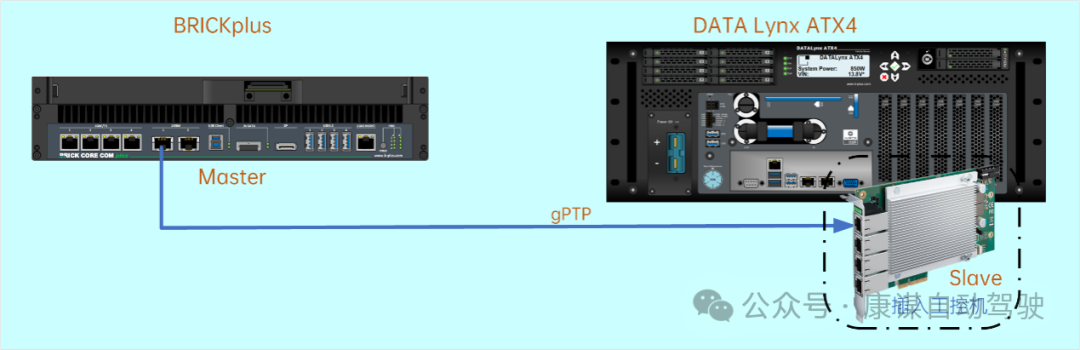

车载网络的时间同步采用 “主从架构”，其核心是通过配置文件明确节点角色与行为边界。如下图所示，以工控机搭建案例实现gPTP时间同步配置。

主时钟配置（automotive-master.cfg），通常部署在域控制器或中央网关，需重点配置：

（1）gmCapable=1：声明具备 “全局主时钟（GM）” 能力；

（2）masterOnly=1：强制为主模式，避免 BMCA 算法导致的角色切换；

（3）logSyncInterval=-3：同步消息间隔设为 125ms（2^-3 秒），平衡精度与带宽；

（4）delay_mechanism=P2P：采用点对点延迟机制，减少多节点级联的误差累积。

启动命令需指定接口与配置文件：sudo ptp4l -i eth0 -f automotive-master.cfg -m（-m参数用于输出详细日志，便于调试）。

从时钟配置（automotive-slave.cfg），通常部署在传感器节点、执行器 ECU，关键配置包括：

（1）slaveOnly=1：固定为从模式，避免抢占主时钟角色；

（2）step_threshold=1：允许时间跳变校正（初始同步阶段）；

（3）servo_offset_threshold=30：当偏差超过 30ns 时启动 PID 调节；

（4）ignore_source_id=1：忽略主时钟源 ID 变化，增强容错性。

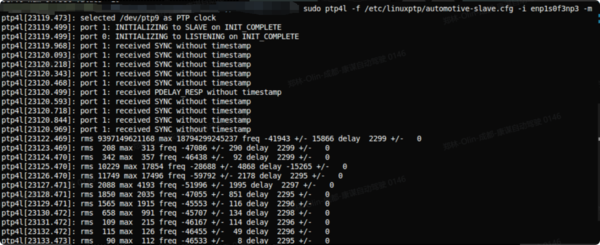

启动后需通过pmc命令验证同步状态：pmc -u -b 0 -d 1 "GET TIME_STATUS_NP"（正常状态下offsetFromMaster应稳定在 ±50ns 以内）。

3、系统级同步（PHC 与系统时钟对齐）

当ptp4l 完成了 PHC 时钟的同步，若ECU 的系统时钟（如 Linux CLOCK_REALTIME）与 PHC 脱节，应用层仍会获取错误时间。这一步我们可以通过phc2sys 工具解决：

（1）sudo phc2sys -s eth0 -c CLOCK_REALTIME -O 50 -m；

（2）-s eth0：以网卡 PHC 为时间源；

（3）-c CLOCK_REALTIME：同步至系统时钟；

（4）-O 50：50表示目标偏移量设为50μs，允许phc2sys在同步时存在一个50μs的容忍范围，避免频繁调节；

（5）-m：输出调节日志。

调试时需关注offset值（PHC 与系统时钟偏差），稳定后应≤10ns，否则需检查系统负载（高 CPU 占用会影响调节精度）。

05 总结

在车载以太网的技术栈中，gPTP不像 CAN FD、SOME/IP 那样直观可见，却像 “神经系统” 般支撑着整个系统的协同运作。

LinuxPTP作为开源工具链，为 gPTP 的工程落地提供了低成本路径，但从协议到实践开发，还需完成硬件适配、主从时同配置、系统级同步等步骤。
