Texas Instruments DLPLCRC910EVM评估模块基于 DLP? LightCrafter? DLPC910控制器。DLPLCRC910EVM参考设计可帮助使用DLPC910架构的用户缩短开发周期，以支持采用DLPC910控制器的DMD。TI DLPLCRC910EVM平台设计用于需要高速模式管理和高分辨率模式的应用。

数据手册：*附件：Texas Instruments DLPLCRC910EVM评估模块数据手册.pdf

特性

• DLP6500、DLP9000X/DLP9000XUV EVM用控制器
• 2个LVDS DDR输入数据接口，时钟速率高达480MHz

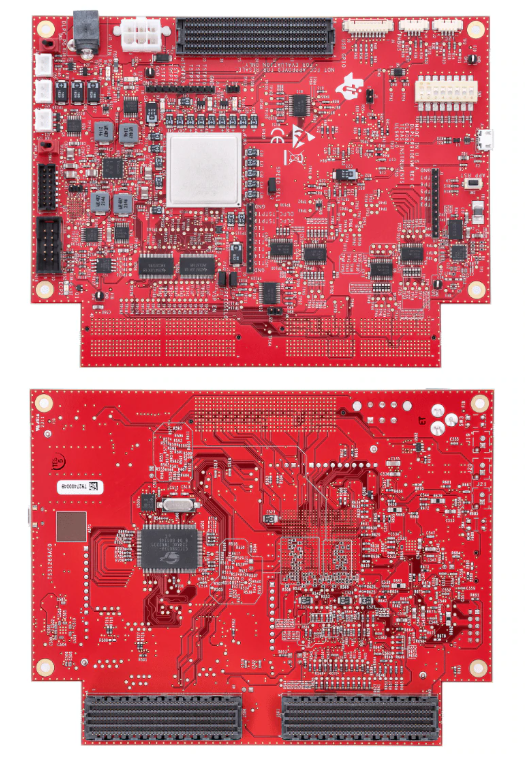

PCB布局

DLP? LightCrafter? DLPC910评估模块技术解析与应用指南

一、产品概述

DLPLCRC910EVM是德州仪器(TI)推出的DLPC910控制器评估模块，专为支持采用DLPC910控制器的DMD器件开发而设计。该评估平台针对需要高速图案管理和高分辨率图案的应用场景，主要特点包括：

?核心特性?：

• 支持DLPC910数字控制器架构
• 提供USB 2.0接口和I2C接口
• 集成电源管理单元
• 配备HPC FMC连接器（用于连接DMD评估板和前端处理板）
• 包含DLPC910配置SPI Flash存储器
• 工作温度范围：商业级-40°C至125°C

二、系统组成与连接架构

1. 硬件组件

完整的DLP LightCrafter子系统由三部分组成：

1. ?DLPLCRC910EVM主板?：
   • DLPC910数字控制器
   • USB接口电路
   • 电源管理单元
   • 两个HPC FMC连接器（用于连接应用FPGA板）
   • 一个HPC FMC连接器（用于连接DMD评估板）
2. ?兼容的DMD评估板?：
   • DLPLCR65FLQEVM（DLP6500FLQ DMD）
   • DLPLCR90XEVM（DLP9000X DMD）
   • DLPLCR90XUVEVM（DLP9000XUV DMD）
3. ?应用FPGA板?：
   • 如AMD Xilinx VC-707评估板

2. 接口配置

评估模块提供多种接口选项：

• ?USB接口?：Micro B USB 2.0连接器（J1）
• ?I2C接口?：外部I2C连接器（J2）
• ?PMBUS接口?：用于电源管理（J4）
• ?FMC接口?：400针HPC FMC连接器（J8/J500/J501）

三、关键功能特性

1. 图案控制功能

• 支持全局、单块、双块和四块复位模式
• 提供镜像浮动(Mirror Float)控制
• 可编程行加载操作
• 测试图案生成器(TPG)支持16种预定义图案

2. 性能参数

• 支持DLP6500FLQ（1080行）和DLP9000X/XUV（1600行）DMD
• 行加载时间可配置（最小50μs）
• 支持400MHz和480MHz工作频率（DLP9000X/XUV）

四、典型应用场景

1. ?光刻应用?：
   • 直接成像系统
   • 平板显示器制造
   • 印刷电路板生产
2. ?工业应用?：
   • 3D打印系统
   • 机器视觉3D扫描仪
   • 质量检测设备
3. ?高速成像与显示?：
   • 3D成像系统
   • 增强现实和信息叠加显示

五、快速入门指南

1. 上电步骤

1. 将AMD Xilinx VC-707板的配置PROM按说明编程
2. 将12V DC电源连接到J15电源连接器
3. 打开VC-707板电源（等待约10秒配置完成）
4. 打开SW3（DMD Park）
5. 打开SW4（Power Enable）
6. 观察LED状态：
   • D7亮表示PROM配置完成
   • D2短暂亮表示校准进行中
   • D1闪烁表示DLPC910运行中

2. 软件控制

1. 通过USB连接PC和DLPLCRC910EVM（J1）
2. 安装DLPC910 GUI控制软件
3. 通过GUI实现以下功能：
   • 图像加载与显示
   • DMD复位控制
   • 寄存器配置
   • 测试图案生成

六、设计注意事项

1. ?热管理?：
   • SOIC封装热阻：124.6°C/W
   • 建议在满载时采取散热措施
   • 多层板设计可改善散热
2. ?电源设计?：
   • 建议每个VCC引脚配置0.1μF陶瓷电容
   • 高频应用可并联0.01μF和1μF电容
   • 外部电源要求：12V DC ±5%/+10%，5A
3. ?信号完整性?：
   • 保持反馈走线最短
   • 优化地平面设计减少噪声耦合
   • 控制输入信号边沿速率（tr/tf≤3ns）

七、安全注意事项

1. ?操作环境?：
   • 确保评估板周围空气自由流通
   • 避免在住宅环境中使用（可能造成无线电干扰）
2. ?ESD防护?：
   • 模块包含ESD敏感元件
   • 操作时需采取防静电措施
   • 建议存放在防静电袋中
3. ?电气安全?：
   • 禁止超出规格参数运行
   • 在DMD Park状态下进行电源操作
   • 使用隔离接口处理人机交互部分
