MDDTVS参数选型不清楚的常见问题解析

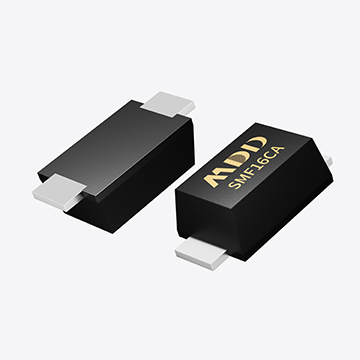

在电子产品的防护设计中，MDD瞬态电压抑制二极管（TVS）被广泛应用于应对静电放电（ESD）、浪涌、电快速脉冲（EFT）等瞬态干扰。然而，许多工程师在选型过程中往往只关注某一两个关键参数，而忽略了TVS在不同应用条件下的综合特性，导致实际防护效果与预期差距较大，甚至引发器件失效或系统不稳定。下面是TVS选型不清楚的典型问题。

一、对工作电压与击穿电压的理解不足
TVS最基本的几个参数是最大反向工作电压（V_RWM）、击穿电压（V_BR）和钳位电压（V_C）。实际选型时，不少人会误以为只要选取的V_RWM高于系统电压即可，但忽略了TVS的电气特性曲线。例如，若工作电压与V_RWM过于接近，器件可能在温度漂移或电压波动时出现提前导通，引入额外漏电流；反之，若V_RWM选得过高，则在过压瞬态时钳位效果不足，保护意义大打折扣。因此，理解三者之间的关系，结合系统电压、浪涌等级和安全裕度进行平衡，是第一要点。

二、对浪涌能力参数的误解
TVS的浪涌能力通常以峰值脉冲电流（I_PP）或峰值脉冲功率（P_PP）来表征，并给出特定波形条件（如10/1000μs、8/20μs）。一些工程师在应用时没有注意波形条件的差异，直接套用数据手册上的数值，结果导致防护等级与实际不符。事实上，不同标准下的波形能量差异很大，IEC61000-4-2的ESD测试与IEC61000-4-5的浪涌测试所对应的能量等级完全不同。如果不根据实际测试环境和系统需求合理匹配，就会出现“ESD能过、浪涌过不去”的情况。

三、忽视封装与寄生参数
在高速接口保护中，TVS的寄生电容和封装布局直接影响信号完整性。常见的问题是客户只关注电压和电流参数，而忽略了C_J（结电容）的大小。对于USB3.0、HDMI、以太网等高速接口，若结电容过大，会导致眼图畸变或信号衰减，造成传输错误。同时，封装的引脚电感也会影响钳位响应速度。因此，选型时不仅要看防护能力，还要结合高速信号要求挑选低电容、低寄生的TVS产品。

四、测试结果与手册数据差异
工程师在实际测试中常常发现：示波器测到的钳位电压比手册标称的高。这一差异往往不是器件问题，而是由于测试波形、探头带宽、走线布局等条件与标准差异造成。如果不理解这一点，就会怀疑TVS性能不足。FAE常见的工作，就是向客户解释标准测试与实际环境的区别，并指导如何合理验证。

五、可靠性与寿命问题
许多人误以为TVS能无限次吸收浪涌，但实际上，每一次强浪涌都会对器件造成一定损伤，长期累积可能导致参数漂移甚至失效。如果在选型时没有考虑到系统可能遭遇的浪涌次数与强度，就容易出现“短期能过型式测试，长期应用不稳定”的情况。

MDD辰达半导体的TVS的选型并非只看单一参数，而是需要结合系统工作电压、浪涌等级、接口速率、使用环境和寿命要求进行全方位考量。FAE在实际支持中发现，客户对参数的理解不足是最常见的问题之一。只有深入理解V_RWM、V_BR、V_C的关系，明确浪涌条件下的功率和电流特性，并兼顾寄生电容和可靠性，才能选出真正合适的TVS器件，保障系统的长期稳定运行。
