FTTR-B主网关二层透传配置过程

1什么是二层透传

二层透传(Layer 2 Transparent Transmission)指在数据链路层(OSI第二层)上，数据帧在传输过程中保持原始的二层信息(如MAC地址、VLAN标签等)不变，直接被转发的过程。

我们可以把二层透传想象成数据包的透明传输，数据包从一端进入网络设备，设备不对数据包做任何修改或处理，只是根据二层信息(如MAC地址表)直接转发到另一端。整个过程中，数据包的二层头部(MAC地址、VLAN标签)都被原封不动地保留下来，就像穿过了一个“透明的管道”。

2组网拓扑

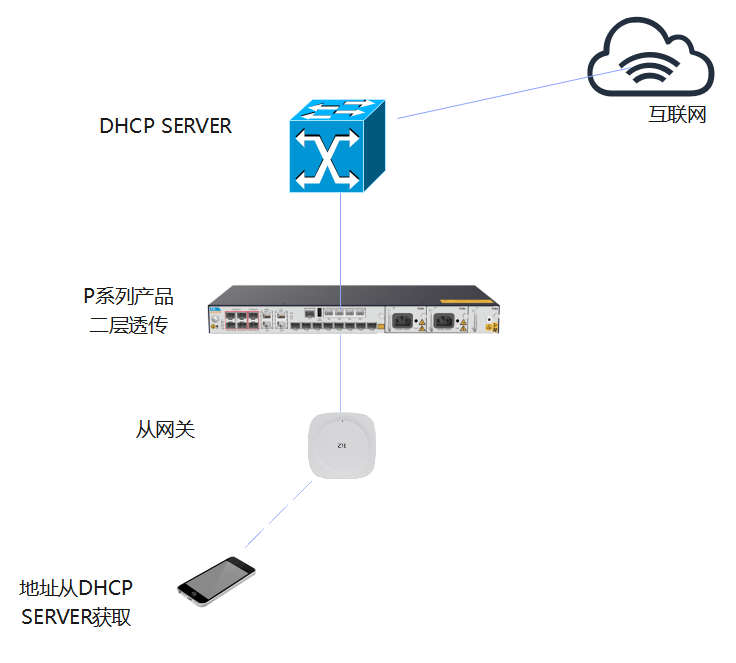

现场组网如下图所示。

ZXA10 P系列产品配置二层透传，下挂从网关及用户终端都统一从上端DHCP服务器获取IP地址。

3配置过程

登录ZXA10 P系列产品的Web管理系统后，可参考以下视频进行数据配置，以实现二层透传。

4配置总结

1、从网关版本类型根据现场情况选择，如果是电信版本，则选择电信，其余版本均勾选非电信版本。

2、上行模式根据设备的上行方式进行选择，单上行默认为“PON上行”，双上行默认“PON+LAN”，可选一个LAN口作为双上行。

3、确认Web里的端口与设备实际端口的对应关系。

4、端口VLAN设置需要参考DHCP Server的配置。

5、2.4GHz和5GHz的无线网络需要分开设置。
