abg欧博DFM软件丨操作教程——菜单栏-编辑功能篇

Hi，亲爱的abg欧博DFM新老粉丝们，一周一见，又到了咱们干货分享的时间啦！

上期，小编跟大家教学了abg欧博DFM软件的快捷键设置与应用（戳这里回顾：abg欧博DFM软件丨操作教程——自定义快捷键篇），后台收到了不少小伙伴的留言：“超实用！”、“效率蹭蹭涨！”…小编看了真是开心到转圈圈~

同时，也有新粉丝留言：“快捷键是好用，但主菜单栏里那些功能按钮都是干啥的？”嗯，小编懂你们！主菜单栏就像是软件的“大脑”和“指挥中心”，掌握好它，才能真正玩转abg欧博DFM！

所以，本期内容，咱们就主要聚焦在软件的主页面顶端，带大家一一解锁这些高频又实用的菜单栏功能！但由于菜单栏的功能点较多，因此小编会拆分成几篇内容来给大家详细介绍。那么，今天小编主要给大家演示菜单栏中“编辑”板块的各项操作应用，希望能够对大家上手abg欧博DFM软件有所帮助。

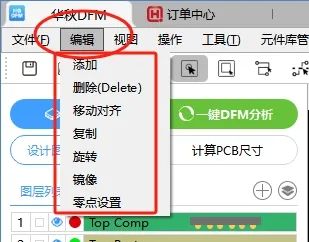

“编辑”菜单功能，可进行添加、复制或删除物件/层，移动、旋转和镜像进行图形编辑操作，并且还可以设置零点。

1、其中“添加”功能，包含了线、焊盘、弧形、铜箔、文字的编辑/添加。

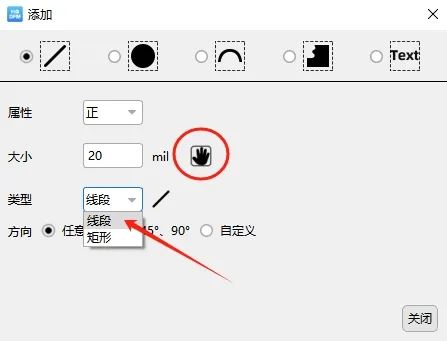

①添加线：画线可选择正性或负性。线宽大小手动输入或使用“手形”图标（下图红圈图标）抓取文件里已有元素大小。画线有线段与矩形两种类型。画线可任意、45度、90度方向及自定义角度绘制。

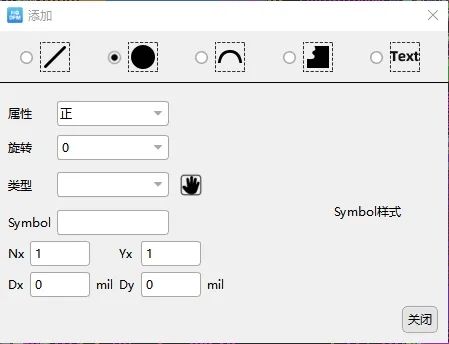

②添加焊盘：焊盘的属性可选择正性或负性。类型有圆、正方形、矩形、椭圆形，角度有45度、90度、180度、270度或自定义角度。焊盘可使用阵列方式在“Nx”“Yx”输入数量和“Dx”“Dy”输入间距添加。其中“symbol”可通过选择类型+输入直径确定，也可以使用“手形”图标进行抓取。

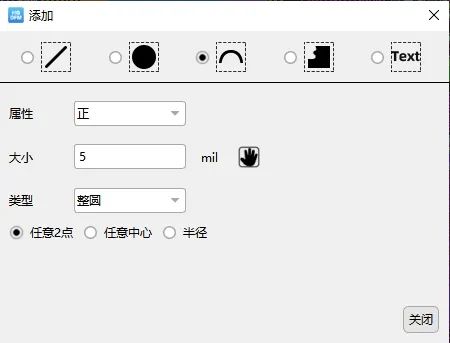

③添加弧形：弧形的属性可选择正性或负性。弧形的类型有圆弧、整个圆形，方式可按任意两点、任意中心以及半径等方式添加。

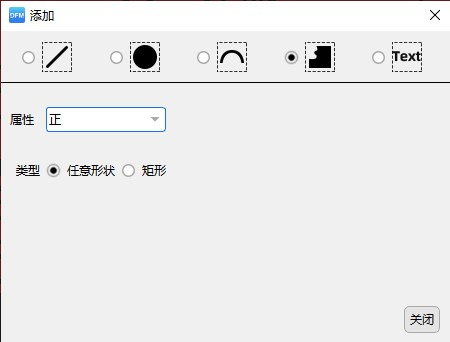

④添加铜皮：可选择正性或负性添加，绘制类型有任意形状以及矩形两种。

⑤添加文字：暂不支持中文输入，属性可选择正性或负性。字高与宽度比可根据需要添加，建议高宽比1.5:1。添加的字符可旋转90度、180度、270度及镜像。

2、其中“删除”功能，需先选择元素，再点击删除或者按Delete键盘，未选择将默认删除整层元素。

3、其中“移动对齐”功能，可实现软件自动抓中心、自动切换抓取层，操作时只需把不对齐的层移动放在需对齐的层上面，即可对齐文件层（详细操作步骤如下视频所示）。

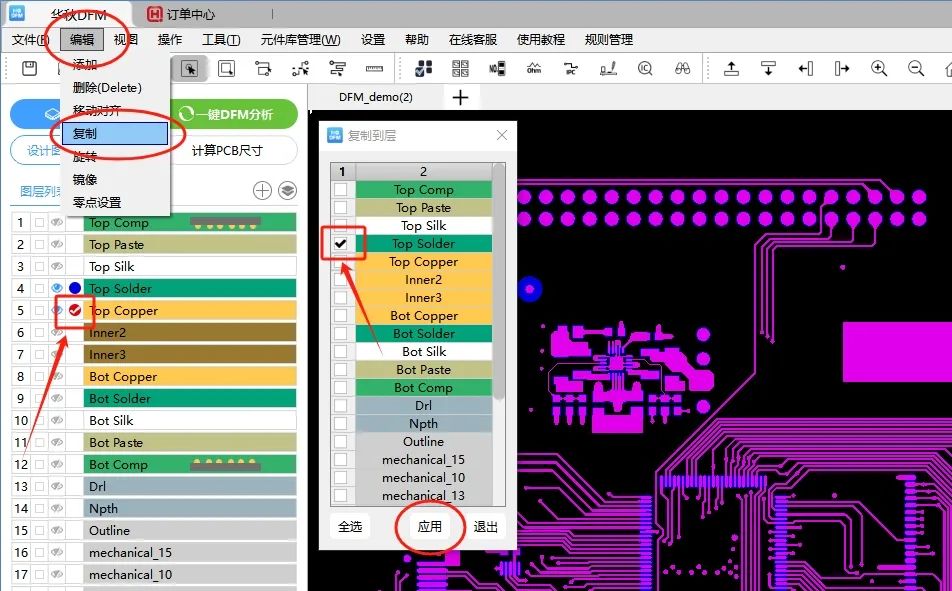

4、其中“复制”功能，需先在左侧操作层中，选定需要复制的层，也就是需要操作的工作层（如下图左边箭头所指的白色打√层则为操作层），然后点击复制，弹出操作窗口，选择需要粘贴的层（如下图右边箭头所指的黑色打√层则为被粘贴的层），点击应用后会同时打开复制和粘贴层对比查看。

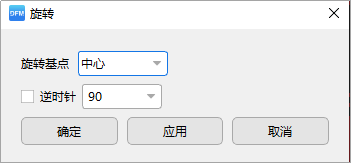

5、其中“旋转”功能，需先选中元素（不选默认为整层），再点击应用或者确定执行命令，此功能可按照中心、左上、左下、右上、右下、自定义基准点旋转，也可选择逆时针旋转。

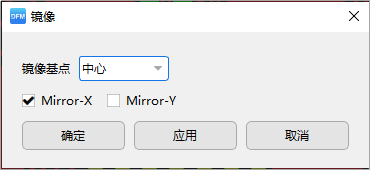

6、其中“镜像”功能，需先选中元素（不选默认为整层），再点击应用或者确定执行命令，此功能可按照中心、左上、左下、右上、右下、自定义基准点镜像，同时还提供了X方向镜像与Y方向镜像。

7、其中“零点设置”功能，可以手动确认零点，设置在图形的自定义位置，零点位置可以选择左上角、左下角、右上角、右下角和中间，设置好位置点击执行即可（详细操作步骤如下视频所示）。

好啦，今天的“菜单栏-编辑”功能分享就到这里。掌握它，就能更系统、更高效地完成设计检查和优化，把潜在的制造问题扼杀在摇篮里，大大提升你的设计质量和生产良率！
