数字孪生智慧仓储物流可视化管理合集

在“互联网+”和“中国制造 2025”等国家战略的推动下，智能仓储行业快速发展，自动化立体仓库、智能货架、无人机盘点、无人驾驶运输车、智能分拣系统等智能仓储设备和技术得到了广泛应用。智慧仓储物流行业发展势头强劲，数字化、绿色可持续、全球化将成为未来行业发展的重要趋势。

图扑软件利用自主研发 HT for Web 系列产品，提供 2D/3D 协同可视化设计工具、WebGIS、BIM 轻量化 、VR/AR 交互、工业组态、数字孪生低代码开发平台等，搭建了多个不同的智慧仓储物流数字孪生解决方案。场景涵盖园区仓储管理、运输调度、库存监控、分拣配送、供应链协同、物流路径优化以及仓储设施三维建模等多个方面。赋能电商仓储、冷链物流、制造业仓储、第三方物流等多种仓储物流类型，实现仓储物流全场景的智能高效运作与多环节协同管理。

仓储物流园区

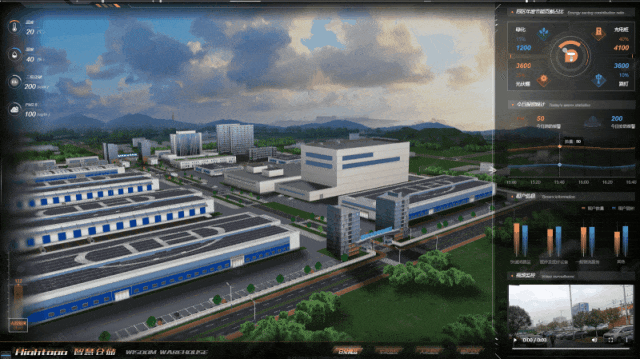

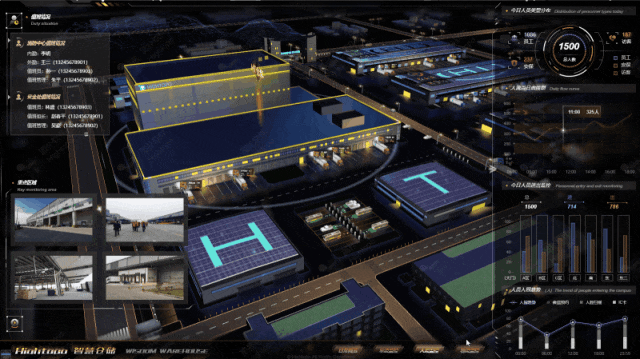

利用图扑自研产品 HT for Web 数字孪生物流产业园区，将上下游系统打通并借助智能硬件实现数据联动，从园区日常管理、车流监控、人流监控、物流监控等多维度的呈现，使各流程密切联系，搭建出智慧园区与物流仓储的一体化可视化管理平台，提高物流园区的管理和工作效率，降低人工成本和管理成本。

仓储管理

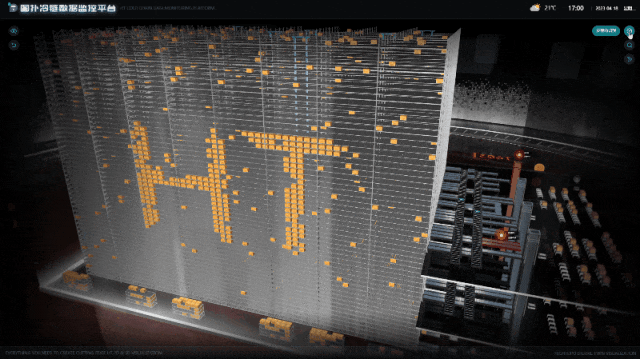

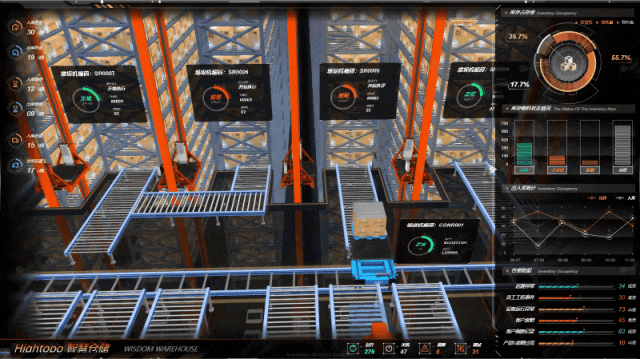

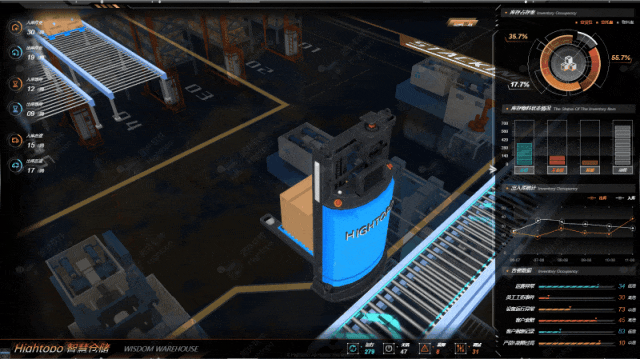

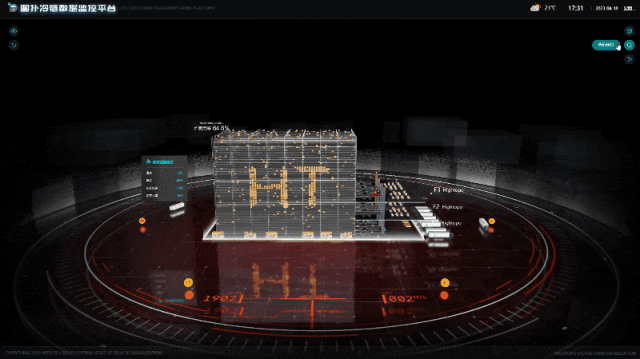

依托 HT 可视化技术，智慧仓储管理以 2D 组态与 3D 仿真形态，呈现仓储及物流转运中心全场景交互系统。智能三维监控系统集成立体仓库可视化、货位管理、信息查询、轨迹追踪、设备监测及库存管理功能，实现全流程数字化管控。

设备管理

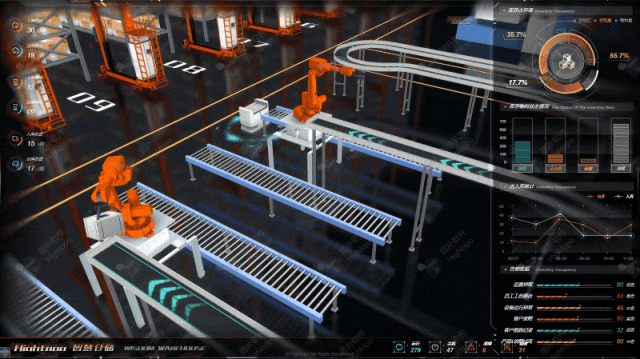

场景展示了设备的运行状态、实时位置、装载货物、容器动态、异常报警等信息。均可通过 HT 3D 可视化实现设备管理的智能运维、智能预警、智能分析、智能监测等功能，高效集中管控，流程结构优化。

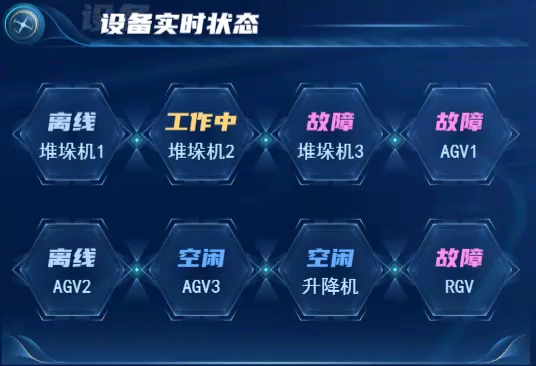

HT 可视化系统以颜色标识设备状态，异常时精准定位故障点并提示。管理人员点击仿真设备可查看运行参数与故障信息，高效诊断处置，排除隐患。

仓储 RFID 无人机

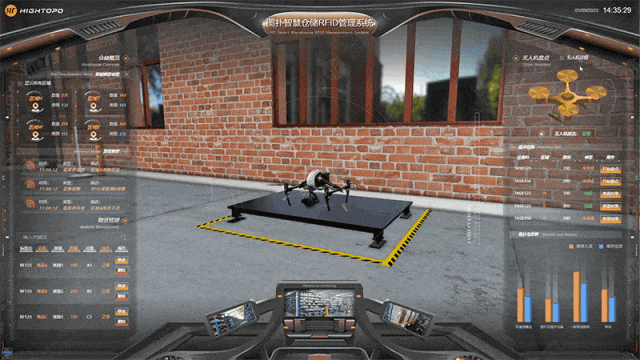

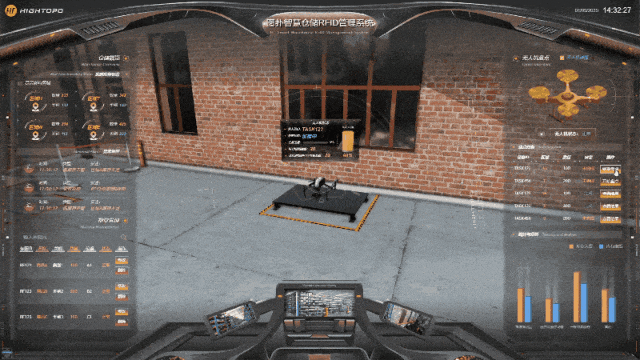

图扑软件利用自主研发的 HT for Web，打造数字孪生智慧仓储 RFID 无人机盘点方案。系统监控仓库物资储存、资产追踪、盘点流程及设备运行等环节，形成智能管理闭环，可降低人工成本与错误，提升仓储效率，助力企业数字化转型。

无人机作业管理

传统仓储盘点依赖人工手持 PDA 扫描或目视点数，耗时费力且易因人为因素出错。选用无人机盘点可自主规划路径，快速完成高位货架及大面积区域盘点任务。

HT 无人机自动盘点系统借助先进的 RFID 读取技术，实现数据实时采集与精准记录。盘点报告涵盖任务名称、执行时间等基本信息，以及物品 RFID 标签 ID、名称、规划空位、实际数量、存放位置和入库时间等关键内容，能智能判断物品是否超期，助力管理人员高效盘点、维护数据，提升海量信息检索效率。

仓储物资可视化

采用图扑 HT 图表组件，清晰展示物料库存状态与流转记录。系统支持多维度分类展示，通过实时数据分析提供准确库存动态，助力库存管理决策，提升仓储运营效率。

图扑 HT 集成 RFID 管理与仓库告警系统，按设定库存阈值，在库存接近低位时自动发送低库存、超期库存及 RFID 设备故障告警。

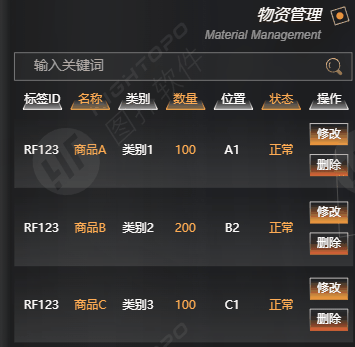

在 HT 3D 可视化界面内，管理人员可以清晰查看仓库空间利用率以及物资存放状态，实现对物资信息的即时查询、修改和删除操作。

仓储组态大屏

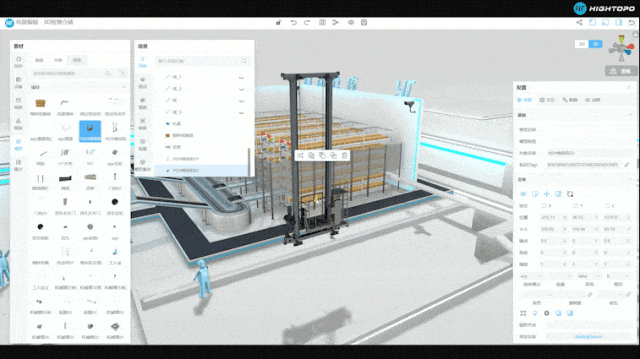

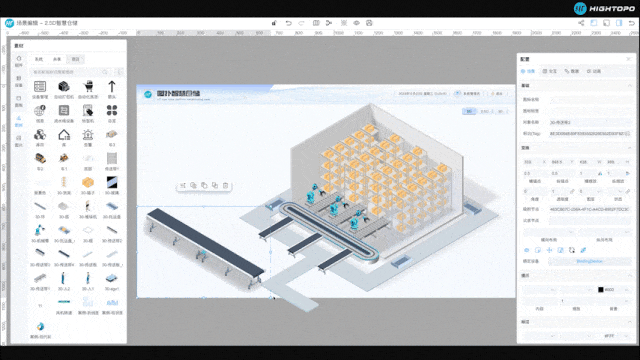

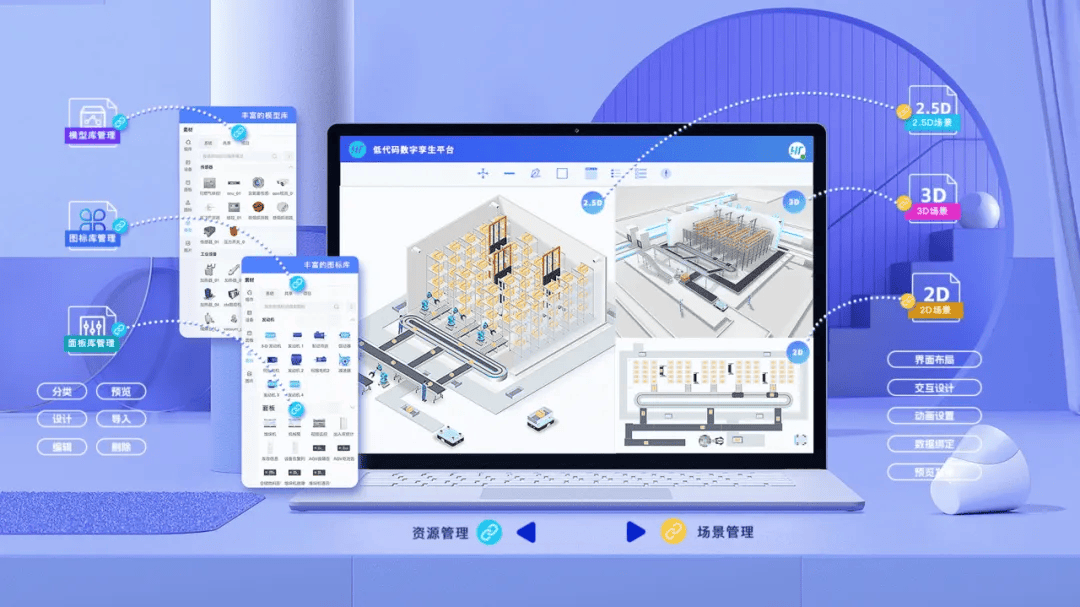

在图扑自研的低代码数字孪生平台上我们已尝试设计开发了仓储/电力/医疗等多行业内容的组态界面，包含 2D/2.5D/3D 多维切换。

多维切换

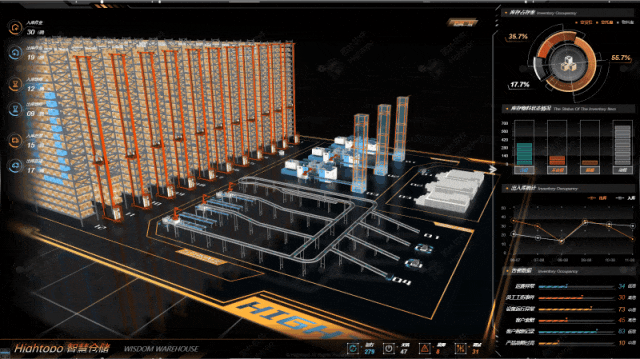

HT 低代码数字孪生仓储监控平台的搭建中，2D 组态板块以白色为主调，按钮采用立体感新拟态设计，辅以浅蓝色点缀，标题通过流性线条增强层次，界面以渐变镭射底纹衬托银灰色设备；3D 组态板块运用数字孪生技术进行工程仿真，在还原仓储流水线的基础上，以灰白哑光为底，融入蓝色细节打造荧光蓝光效，彰显未来科技感。两者配色风格简约大气且相互呼应。

低代码平台除 2D、3D 组态界面，还支持 2.5D 搭建。2.5D 在 2D 基础上用微影等技术营造 3D 效果。融入图扑 2.5D 设计，突破了传统的 HMI、SCADA、MMI 人机界面设计局限。

仓储数据大屏

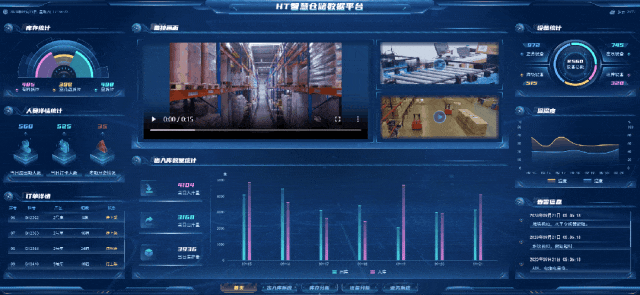

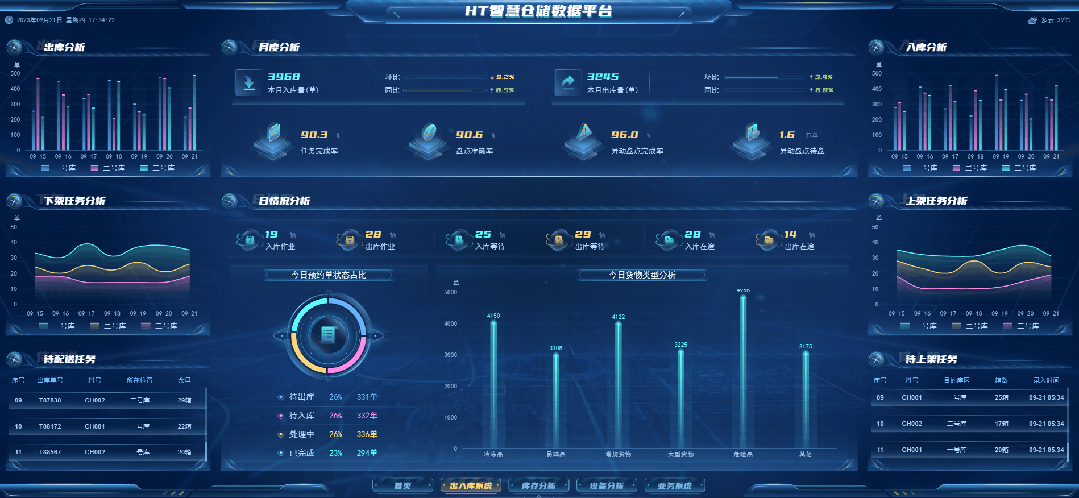

图扑软件利用自研 HT for Web 搭建2D 智慧仓储可视化平台，以科技蓝为主风格，通过 Web 端二维看板实现出入库系统、库存分析、设备分析、业务分布等智能化管理，可实时掌握物流与仓储详情并进行数据记录和回溯。

同时，还帮助企业自动处理海量、繁杂的数据，从而提高物流效率和信息准确度，有效降低运维成本。

出入库可视化

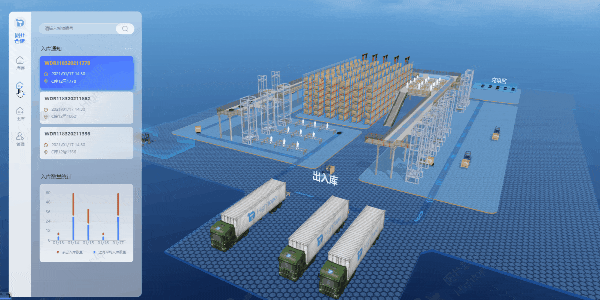

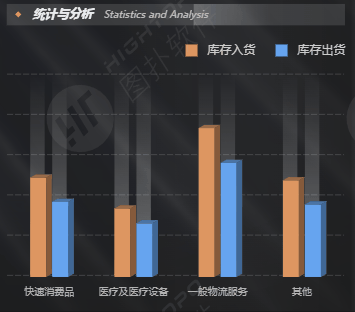

图扑智慧仓储数据平台的出入库系统页面，用于统计分析货品出入库情况。通过多色柱状图、折线图展示近日三库的出入库数量及上下架任务，助用户快速了解货品吞吐，掌握货物存储调度。

设备分析

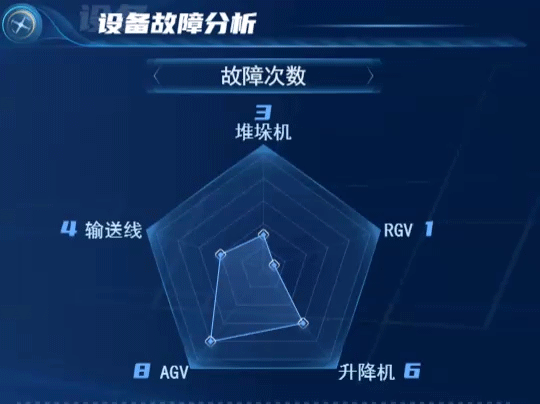

图扑 HT 运用数据分析及聚簇、栅格、活动规律等可视分析手段，对设备任务完成率和故障率进行多方位分析呈现，全面展示设备当日工作概况，助力管理者集中规范和细化设备工作状态。

通过不同颜色折线展示堆垛机、AGV 等设备月稼动率，通过实时接口显示设备在线/离线状态，督促用户检修异常设备、保养高负荷设备，实现数据共享、实时响应与操作可视化。

仓储监控管理

依托 HT 可视化技术，智慧仓储管理以 2D 组态和三维仿真形态，展现物流中心全场景管理交互系统，实现上游大批量货物集中存储管理及下游订货信息处理的智慧物流可视化仓储管理。

智能检索信息

在面板设置了智能多维度搜索，系统通过对数据的采集与分析检索出相应的货物流。高效化的检索功能有利于用户了解订单的状态以及出出入库等信息。

仓储转运监控

在可视化系统的实现下，智慧仓储的管理实现将更加地便利，介于 2D 组态和 3D 组态上，图扑自研产品 HT for Web 上的有着丰富的组态化可供选择，运用 HT 丰富的 2D 组态搭建出一个智慧仓储转运监控平台的解决方案。

界面切换

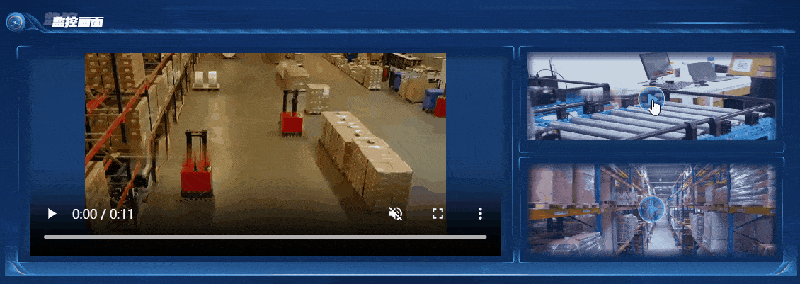

基于 2D 组态搭建，具备多项实用功能。在场景展示方面，能通过缓动动画效果在两层仓储场景间切换，实现对多个仓储场景的监控；在数据处理上，可采集货架和摄像头数据，获取设备运行状态、货架数据变更及监控视频实时反馈。

冷链物流园区

建立动态的数字化冷链园区模型，智慧冷链园区可视化系统。实现对车辆位置、速度、冷库温度、设备状态等信息进行实时监测，实现运输及运维过程全透明化管理，提高转换效率，降低生鲜损耗，提升管理水平。

设备查询与定位交互

实现设备和料箱的快捷检索与快速定位，在输入框中输入设备编码或料箱号关键字，双击搜索结果，视角可自动定位到目标设备或料箱。

并提供全方位与实操式的体验，可通过鼠标随意旋转、拖拽、缩放等操作从任意不同视角进行查看仓库场景，且支持俯视、侧视、正视多个角度监控仓库场景实况。

Web GIS 物流运输

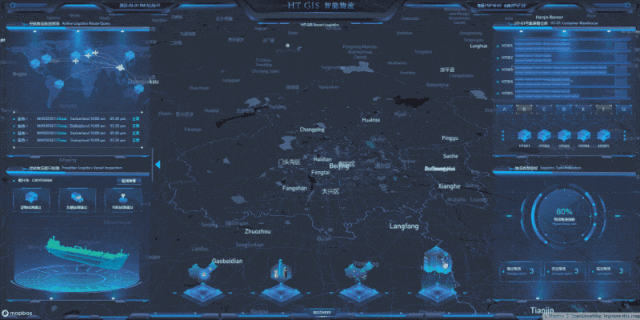

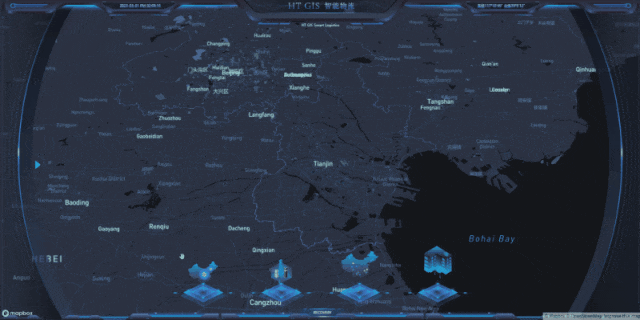

运用 HT for Web GIS 产品，融合图扑可视化与 GIS 技术，搭建智慧物流可视化管理平台，支持地理信息数据展示查询，通过丰富可视化形式叠加 GIS 数据，实现站点分布、物流轨迹、区域信息查看等功能，提升运输效率，降低管理成本，优化物流环节，推动智慧物流发展。

通过使用丰富的图形组件，将物流产业运输管线数据选以热力图、三维柱状图、点状图等多种动态图方式进行完整、鲜活的呈现。

图扑将继续深耕数字孪生与数据可视化领域，助力企业加速仓储管理向智能化、自动化转型，通过优化流程、提升效率降本。以绿色可持续的发展模式拥抱全球化机遇，与行业伙伴探索智慧仓储物流在跨境贸易等领域的创新应用，以技术绘就行业未来新图景，推动全球化高质量发展。
