图像采集卡与工业相机：机器视觉“双剑合璧”的效能解析

在工业自动化、科学研究和安防监控等关键领域，“看得清”是无数决策的基础。机器视觉系统如同为机器赋予慧眼，而在这双慧眼中，工业相机与图像采集卡（ImageAcquisitionCard）的协同配合构成了视觉感知的关键链路。理解它们各自的作用以及它们之间密不可分的关系，是构建高效、稳定机器视觉解决方案的核心。

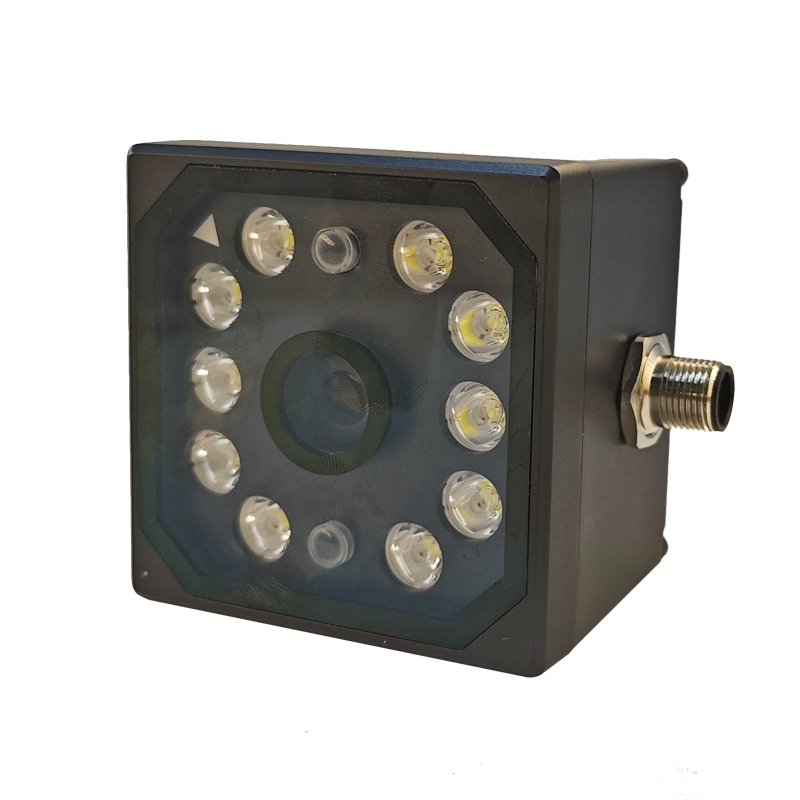

相机：视觉系统的“眼睛”

核心职责：工业相机的根本任务是将真实世界的光学影像转换成电子信号（数字数据）。它负责捕捉场景的光线，通过内部的图像传感器（如CMOS或CCD）将其转化为原始的图像或视频数据流。

关键特性：分辨率、帧率、传感器类型（全局快门/卷帘快门）、感光度（量子效率）、接口类型（如GigEVision,USB3Vision,CoaXPress,CameraLink）、色彩能力（黑白/彩色）等都是衡量相机性能的核心指标。

输出：相机产生的是高速、原始的图像数据流。

图像采集卡：数据流的“智能门户”与“高速通道”

如果把工业相机比作敏锐的眼睛，那么图像采集卡就是连接眼睛与大脑（计算机处理系统）的高速神经与处理中枢。其角色远非简单的“桥梁”那么简单：

物理接口与协议翻译：采集卡提供相机所需的物理接口（CameraLinkHS/F、CoaXPressFDR、SDI等），并精确解析相机遵循的工业标准协议（如CameraLink、CoaXPress协议），确保数据能从相机准确无误地传输到计算机。尤其对于需要极高带宽的相机（如超高分辨率或多通道相机），专用接口卡是传输稳定性的保障。

高速数据捕获与缓冲：现代工业相机，特别是高速相机或高分辨率相机，产生的数据量极其庞大且高速。采集卡的核心能力在于能够实时、可靠地捕获这些洪水般涌来的原始图像数据，并将其高效、零丢失地搬运到计算机的系统内存(RAM)中。内置的高速大容量缓存（Buffer）在此过程中起着吸收数据洪峰、防止丢帧的关键作用。这点在动态产线高速检测（如每分钟检测数千个产品）时尤为重要。

精准时序控制（触发与同步）：

触发输入：接收外部传感器（如光电开关、编码器）发出的触发信号，精确控制相机在恰当时刻开始曝光和采集图像。例如当传送带上的产品到达指定位置时立即拍摄，避免模糊。

触发输出/光耦隔离输出：可向外输出控制信号（如频闪光源控制信号），用于精准协调整个视觉系统（相机、光源、运动平台等）的运作时序，实现毫秒级的动作协调。

硬件级同步：在多相机系统中，采集卡能通过精确的时钟信号（如CameraLink上的SerClk和SerTC）实现多个相机帧级的同步曝光采集，确保多角度图像在时间上高度一致，这对三维重建尤为关键。

预处理与硬件加速：高端图像采集卡集成FPGA（现场可编程门阵列），能在数据流进入CPU前执行底层、高速的图像预处理操作：像素格式转换（如从Raw到Mono8/RGB）；

基础图像校正（平场校正、坏点修补）；简单的查找表变换（LUT）；感兴趣区域（ROI）裁剪与合并；图像拼接（Stitching）；数据解包/重组。

这些硬件加速操作显著减轻了CPU的负担，提高了整个系统的实时性和效率，让中央处理器能专注于更复杂的算法处理。

提供相机控制与供电(部分接口)：对于某些接口如CameraLink或PoCL，图像采集卡还负责为相机提供工作所需的电力（PoweroverCable）或标准电压，并通过同一线缆实现相机的参数设置（如增益、曝光时间、白平衡）和状态监控。

相机与采集卡：唇齿相依的黄金组合

接口匹配是前提：一台使用CoaXPress接口的相机，必须配备支持CoaXPress协议的图像采集卡；同样，CameraLink相机也需要CameraLink接口卡。接口类型与带宽决定了系统图像传输能力的上限。

性能发挥的关键：一台性能强大的高速、高分辨率工业相机，如果没有一块相匹配的、具备足够带宽和处理能力的图像采集卡作为“高速通道”和“调度中心”，其潜能将被严重束缚，导致数据堵塞、丢帧或系统延迟，无法发挥预期价值。这好比用顶级跑车在狭窄山路上行驶，终究难以全速驰骋。

系统稳定性的基石：专业的图像采集卡设计精良、经过严格测试，提供可靠的信号传输、精准的时序控制和强大的抗干扰能力（尤其针对工业现场），这是构建工业级坚固、可靠机器视觉系统不可或缺的基础。在制造业车间等电磁干扰复杂的环境中，这个优势尤其明显。

高级功能的实现者：复杂的触发同步策略、多相机精密协同采集、底层硬件图像预处理加速等高级功能，高度依赖于图像采集卡的硬件能力（特别是FPGA）和驱动程序的支持。没有强大的采集卡，这些功能要么效率低下，要么根本无法实现。

何时必须使用图像采集卡？

使用高速相机：帧率远高于标准接口（如USB3）可持续稳定传输的上限时。

使用高分辨率相机：单帧数据量巨大，超过GigE或USB3单帧有效带宽时（部分高分辨率相机仍使用高效压缩）。一张4000万像素的图片直接用USB3传输可能导致延迟问题。

使用特定接口的相机：如CameraLink(Base/Medium/Full/Deca/HS),CoaXPress(CXP-6/12/25),SDI等接口的相机，必须配备专用采集卡。

需要精准触发与同步：尤其是在多相机、高速运动、与外部设备（PLC、运动控制器）紧密协同的场景下，采集卡的硬件级定时精度至关重要。例如在汽车制造中对高速装配线进行实时检测。

需要硬件预处理加速：对实时性要求苛刻的应用，利用FPGA分担CPU负载。

需要极高的系统稳定性与确定性：工业等严苛环境中的关键应用。
