LM3881系列 3轨简单功率定序器技术手册

LM3881 简单电源定序器提供了控制上电和电源的最简单方法 多个电源（开关或线性稳压器）的关闭。通过错开启动 序列，可以避免可能影响 系统的可靠性。
*附件：lm3881.pdf

Simple Sequencer 采用 VSSOP-8 封装，包含一个精密使能引脚和 三个漏极开路输出标志。当 LM3881 启用时，三个输出标志将依次 在单独的时间延迟后释放，从而允许连接的电源启动。 在断电期间，输出标志将遵循相反的顺序，以避免锁存条件。时间 延迟使用外部电容器定义，输出标志状态可以通过 用户。

特性

• 对导轨进行排序的最简单方法
• 上电和断电控制
• 占地面积小
• 80 μA 的低静态电流
• 输入电压范围为 2.7 V 至 5.5 V
• 输出反相功能
• 时序由小值外部
  电容器控制
  参数

  方框图

?1. 产品概述?
LM3881 是一款专为多电源系统设计的时序控制芯片，提供2.7V至5.5V输入电压范围，通过外部电容调节时序延迟，支持3路开漏输出标志（FLAG1/2/3），用于控制电源的上电和断电顺序，避免闩锁或浪涌电流问题。

?2. 核心特性?

• ?时序控制?：通过TADJ引脚外接电容（典型值10nF）调节延迟时间，每周期典型延迟1.2ms（FLAG1延迟9-10周期，FLAG2/3延迟8周期）。
• ?灵活逻辑?：INV引脚可选输出极性（高/低有效），适配不同使能逻辑的电源模块。
• ?低功耗?：静态电流仅80?A（典型值）。
• ?小封装?：VSSOP-8（3mm×3mm）。

?3. 典型应用场景?

• 服务器、网络设备的多电源管理
• FPGA、微处理器电源序列控制
• 安防摄像头等需要严格时序的嵌入式系统

?4. 功能描述?

• ?上电序列?：EN引脚触发后，FLAG1→FLAG2→FLAG3依次释放（间隔由TADJ电容决定）。
• ?断电序列?：EN禁用后，FLAG3→FLAG2→FLAG1反向关闭。
• ?抗干扰设计?：EN引脚内置精密比较器（阈值1.22V），支持电容延迟启动或电阻分压触发。

?5. 关键参数?

?6. 设计注意事项?

• ?布局建议?：缩短FLAG引脚走线，确保时序一致性；EN引脚可外接电容（CEN）实现延迟使能。
• ?热管理?：结温范围-40°C至125°C，需注意PCB散热设计（RθJA=224.5°C/W）。

?7. 文档补充?

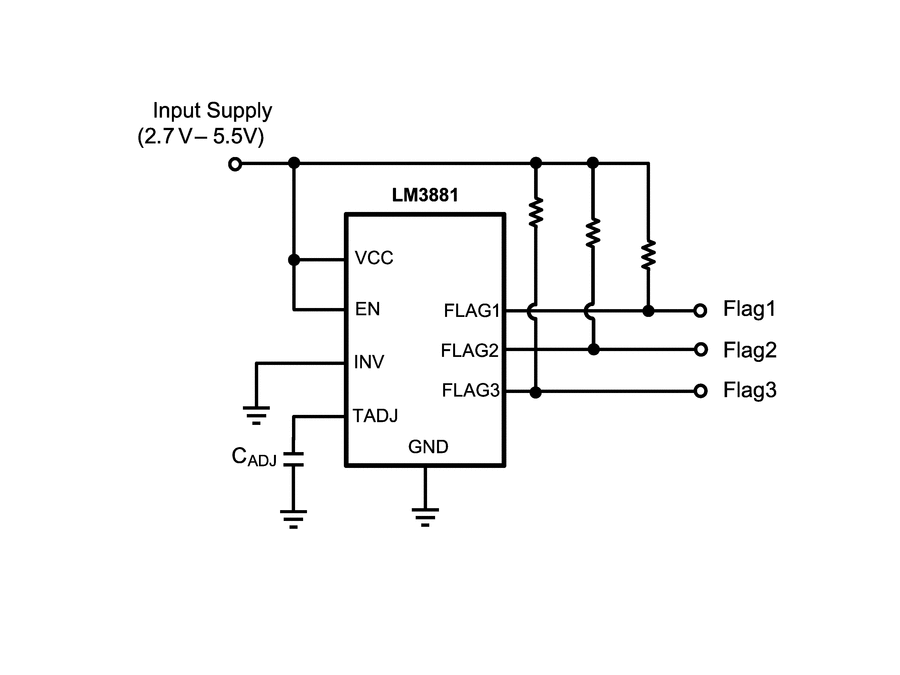

• 提供典型应用电路、时序图及评估板布局示例。
• 完整封装信息见机械数据页（DGK-8）。

该文档适用于需精确控制多电源上电/断电顺序的硬件设计，强调可靠性、低功耗和小型化。
