?LM3880-Q1三轨简单电源时序控制器技术文档总结

LM3880-Q1 简单电源定序器提供了控制多个独立电压轨的上电时序和断电时序的最简单方法。通过错开启动顺序，可以避免可能影响系统可靠性的锁存条件或大浪涌电流。

该简单定序器采用6引脚SOT-23封装，包含一个精密使能引脚和三个漏极开路输出标志。漏极开路输出标志允许将它们上拉到与定序器 V 分开的不同电压电源 DD （仅当它们不超过建议的最大电压时，大于 V 0.3 V DD ），以便与需要一系列不同使能信号的IC连接。当 LM3880-Q1 使能时，三个输出标志在单独的时间延迟后依次释放，从而允许连接的电源启动。输出标志在断电期间遵循相反的顺序，以避免锁存情况。
*附件：lm3880-q1.pdf

EPROM 功能允许每个延迟和序列完全可调。

特性

• 符合汽车应用标准
• AEC-Q100 符合以下标准：
  • 器件温度等级：–40°C 至 125°C 结温范围
• 从单个输入信号对三个电压轨进行排序的简单解决方案
• 轻松级联多达三个器件，以对多达九个电压轨进行排序
• 上电和断电控制
• 2.9 mm x 1.6 mm 的微型封装
• 低静态电流：25 μA
• 输入电压范围：2.7 V 至 5.5 V
• 提供标准定时选项

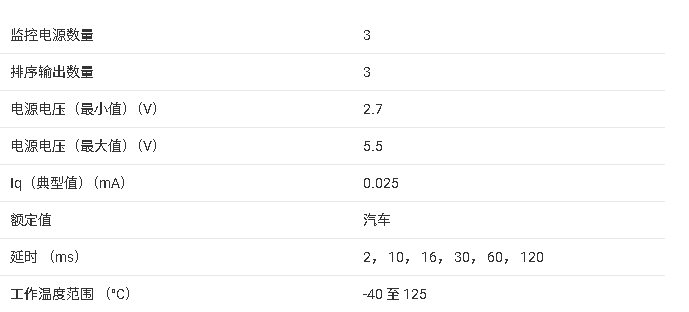

参数

方框图

?1. 产品概述?
LM3880-Q1是德州仪器（TI）推出的汽车级三轨电源时序控制器，专用于多电压轨系统的上电/断电顺序管理。其主要特点包括：

• ?AEC-Q100认证?：支持-40°C至125°C工作温度范围，适用于汽车电子（如ADAS、摄像头模块）。
• ?简单时序控制?：通过单输入信号（EN引脚）控制三路开漏输出（FLAG1/2/3），支持最多级联三颗器件管理九路电源。
• ?低功耗?：静态电流仅25 ?A，输入电压范围2.7V至5.5V。
• ?可编程时序?：支持工厂预置的六种时序组合（如1-2-3上电、3-2-1断电）及六种延迟时间选项（2ms至120ms）。

?2. 核心功能?

• ?上电时序?：EN引脚触发后，FLAG1/2/3依次释放（间隔可调延迟）。
• ?断电时序?：EN引脚禁用后，FLAG3/2/1依次拉低（反向时序）。
• ?异常处理?：支持未完成时序的中断恢复（如中途断电时自动完成剩余时序再关机）。

?3. 电气特性?

• ?开漏输出?：每路FLAGx需外接100kΩ上拉电阻，支持独立电源电压（不超过VCC+0.3V）。
• ?EN引脚?：1.25V精密阈值，可外接电容或电阻分压实现延迟启动。
• ?时序精度?：典型延迟误差±15%（2ms选项为±20%）。

?4. 应用设计建议?

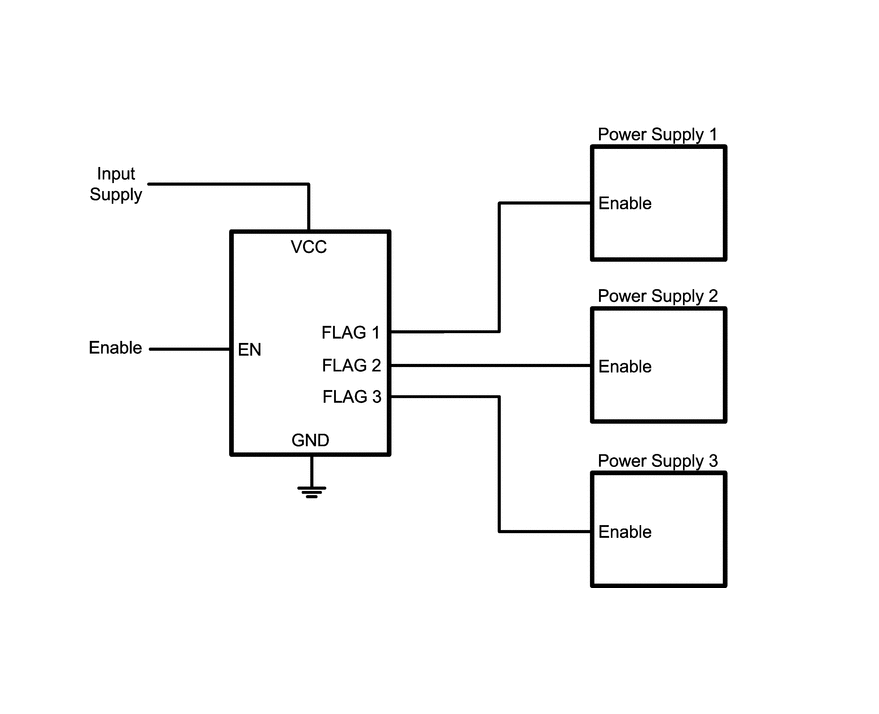

• ?典型电路?：FLAGx连接电源芯片使能端，通过EN引脚控制时序（避免直接接VCC）。
• ?布局要点?：缩短FLAGx走线以减少传播延迟，上拉电阻靠近器件放置。
• ?级联扩展?：多颗LM3880-Q1级联可实现复杂电源树管理。

?5. 封装与型号?

• ?封装?：6引脚SOT-23（2.9mm×1.6mm）。
• ?型号选项?：后缀区分时序组合（如-1AA为1-2-3上电/3-2-1断电）和延迟时间（如AA=10ms，AB=30ms）。

?6. 文档结构?
包含特性说明、引脚定义、电气参数、典型应用电路、布局示例及订购信息，完整覆盖设计需求。

?关键价值?：通过简化多电源时序设计，避免系统闩锁或浪涌电流问题，提升汽车/工业设备的可靠性。
